Mende E38N - 1931 - Folytatás

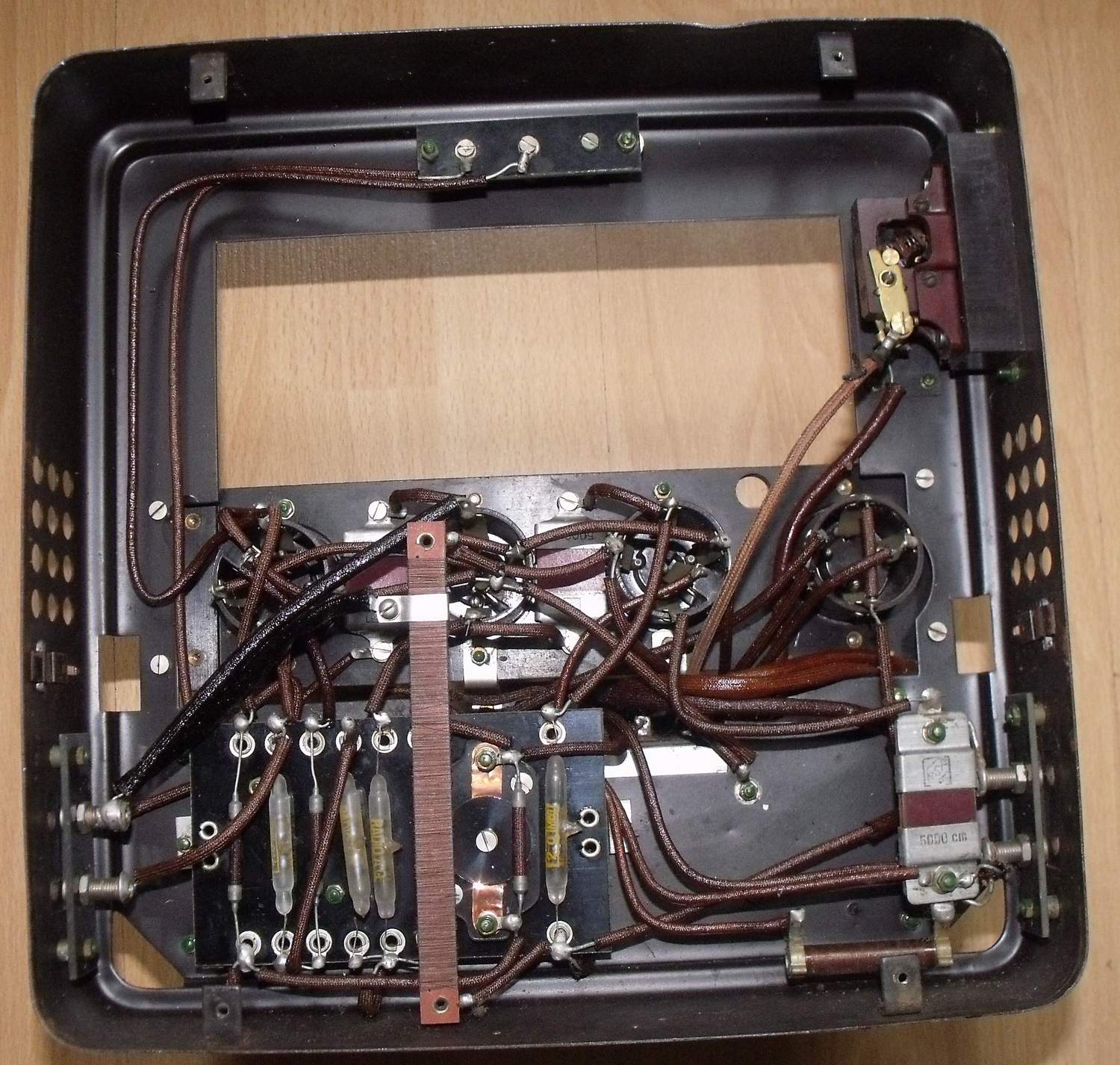

Az ellenállások üvegcsében vannak , hogy ne változzon az értékük. Arra a pertinax csíkra , ami látszik , nikelin húzal van tekerve , és tulajdonképpen egy állítható potméter . Ezzel állítható be a második trióda rácsfeszültsége .

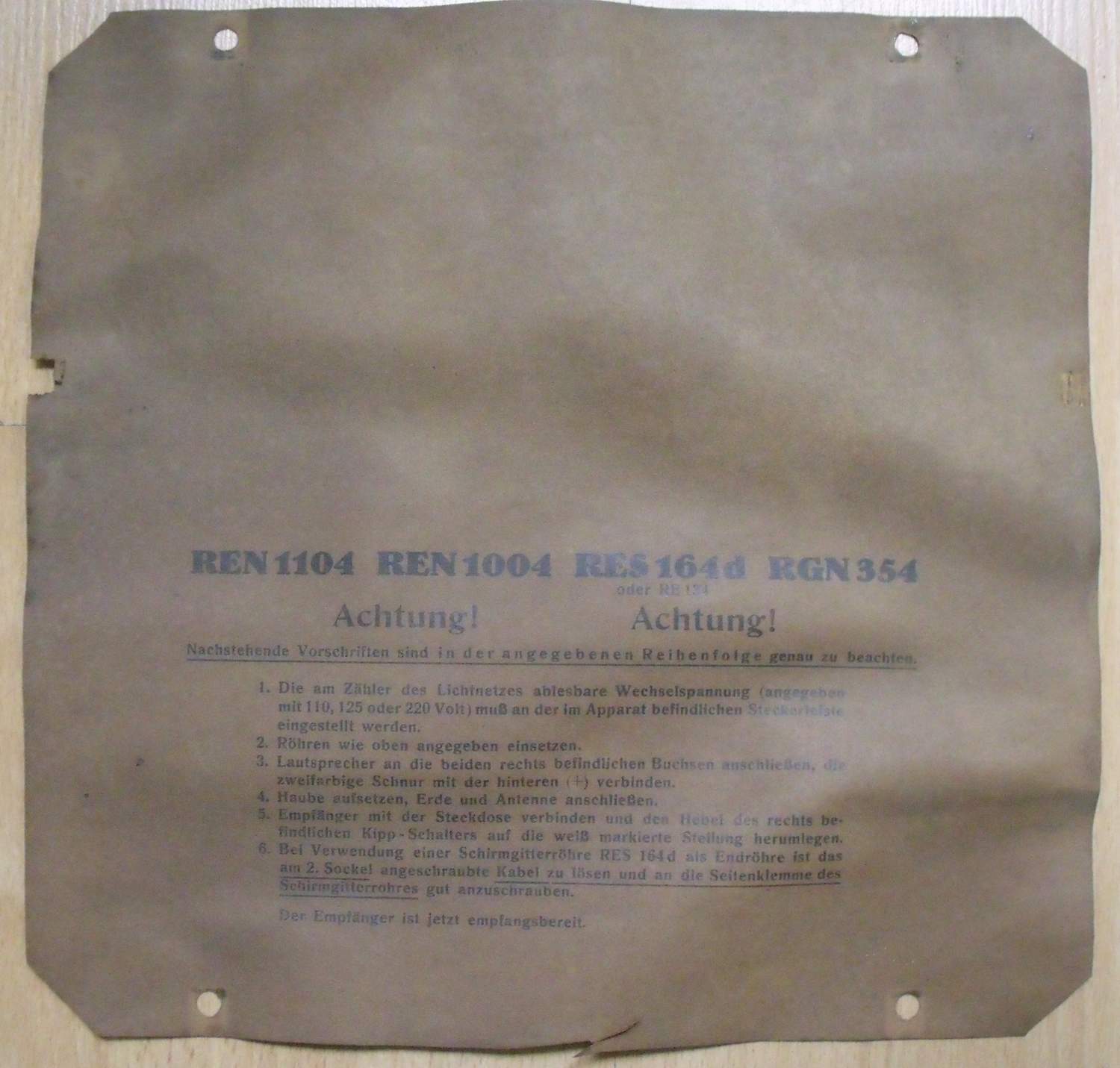

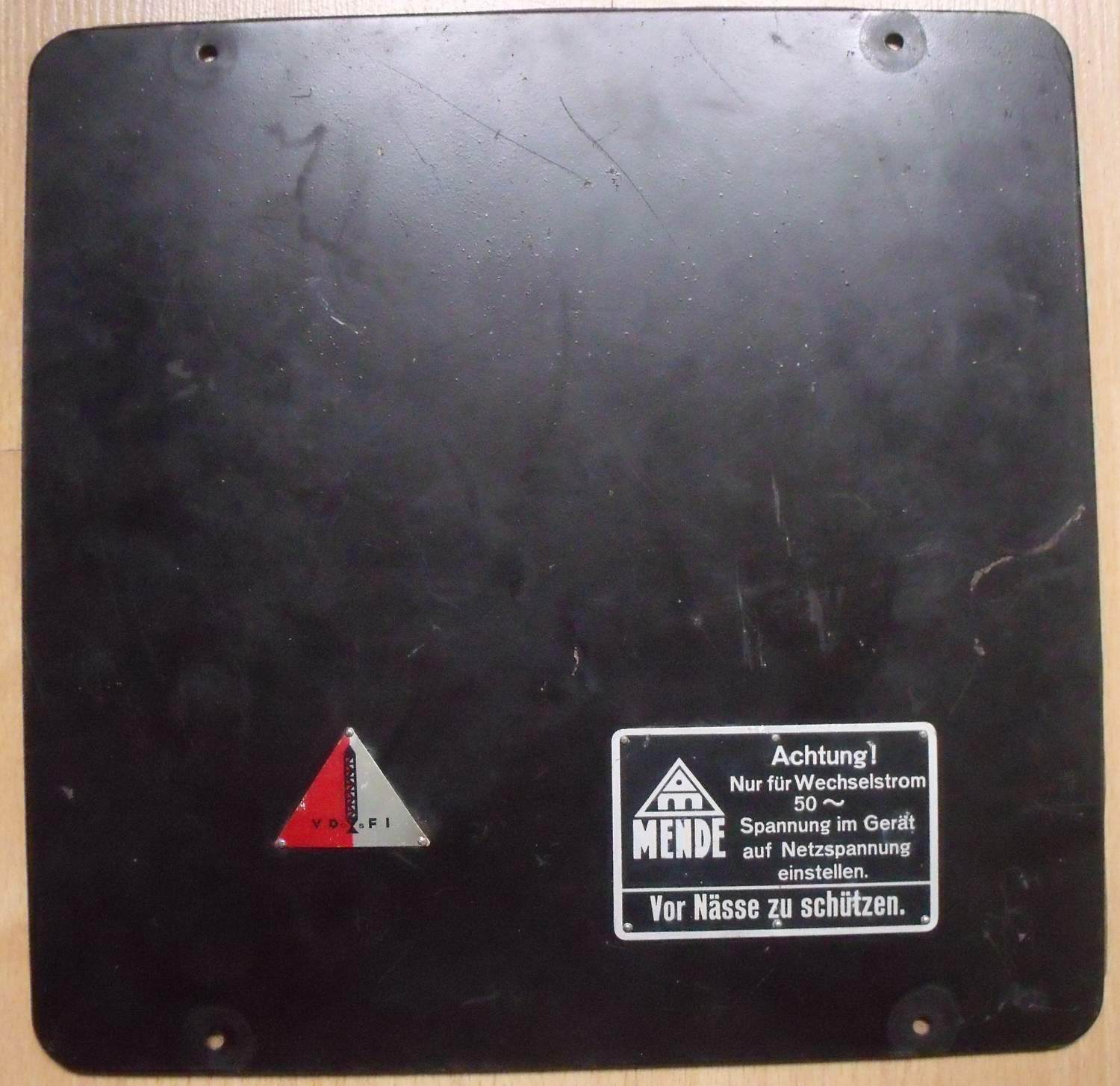

A fenéklemezt borító papiron a használt csövek neve és helye van pontosítva.

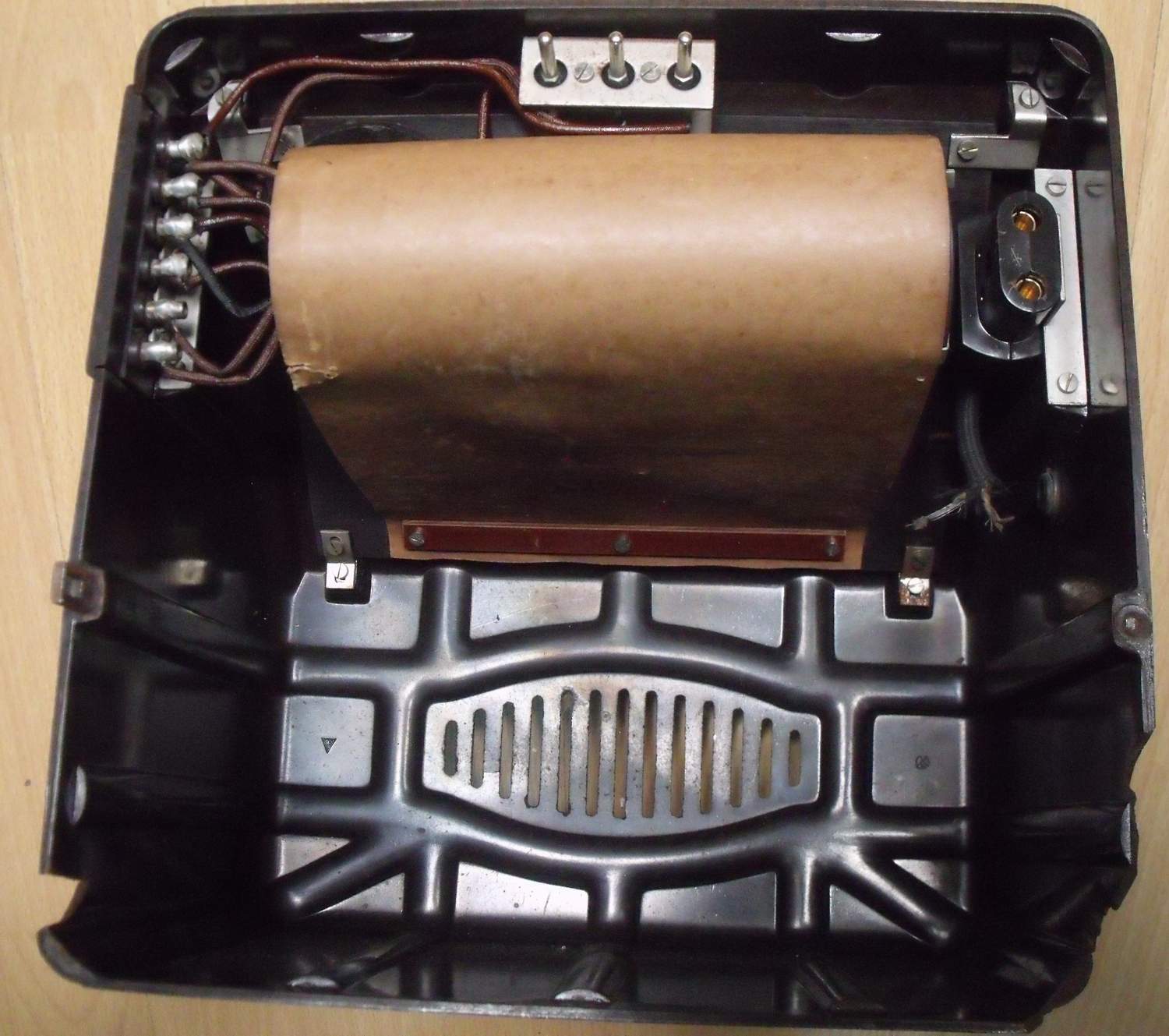

A papendékli alatt van egy nagyméretű tekercs , és ezen múlik a rádió szelektivitása . Valójában öt tekercs van , két antenna tekercs , egy visszacsatoló tekercs, egy-egy tekercs a közép és a hosszú hullám hangolásásra.

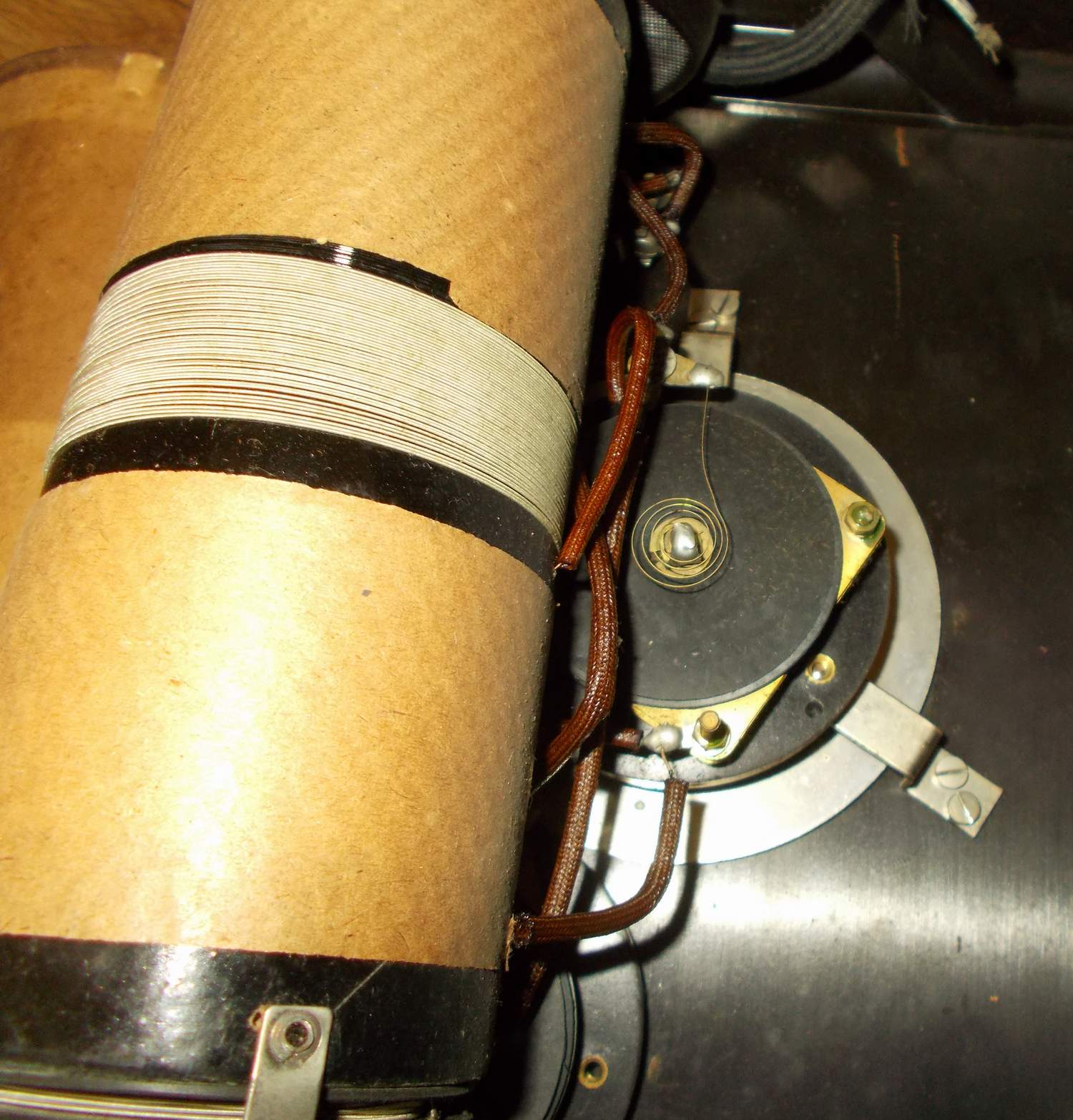

A tekercs az többrétegű ,így néz ki a felső réteg , és a hangoló forgókondenzátor . Érdemes megfigyelni a rotor kivezetését...... mintha órarugó lenne . Talán az is . Igaz ,90 év alatt sem lett kontakthibás .

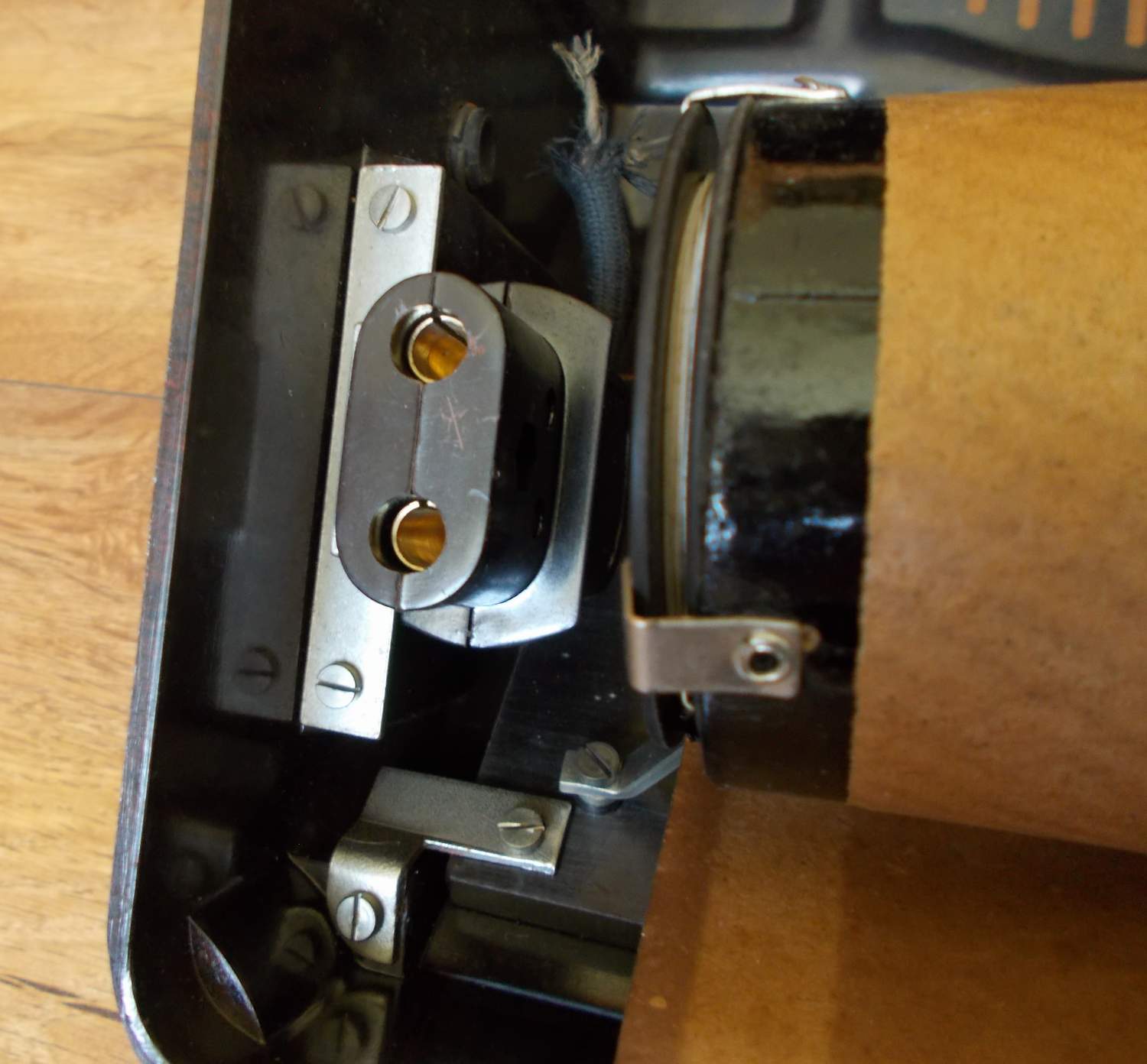

És ha már itt tartunk , nézzük meg a 90 éves dugaszt . Mintha a tegnap jött volna le a szerelöszallagról .

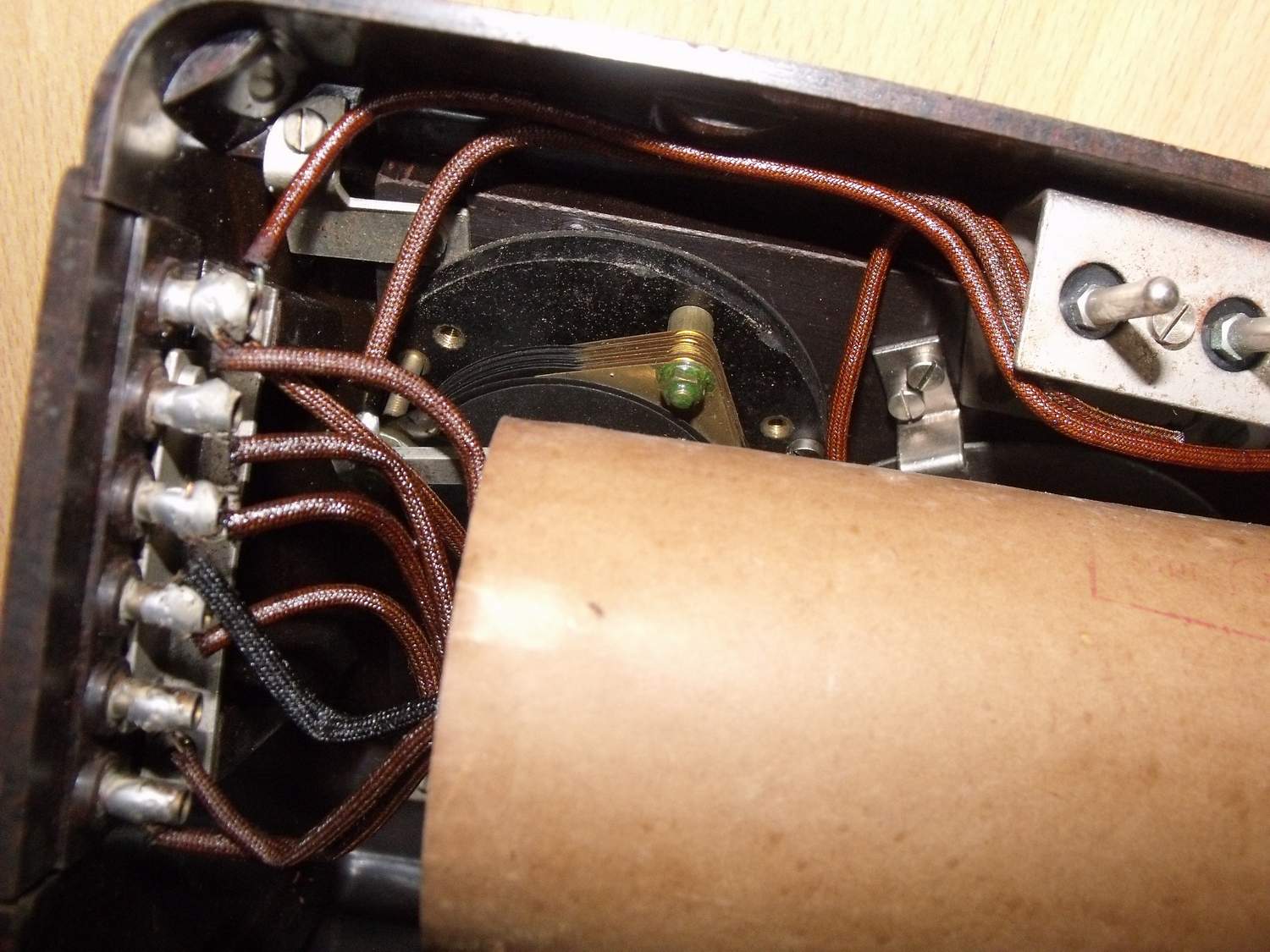

A tekercs előtt látszik a visszacsatoló forgókondi egy része .

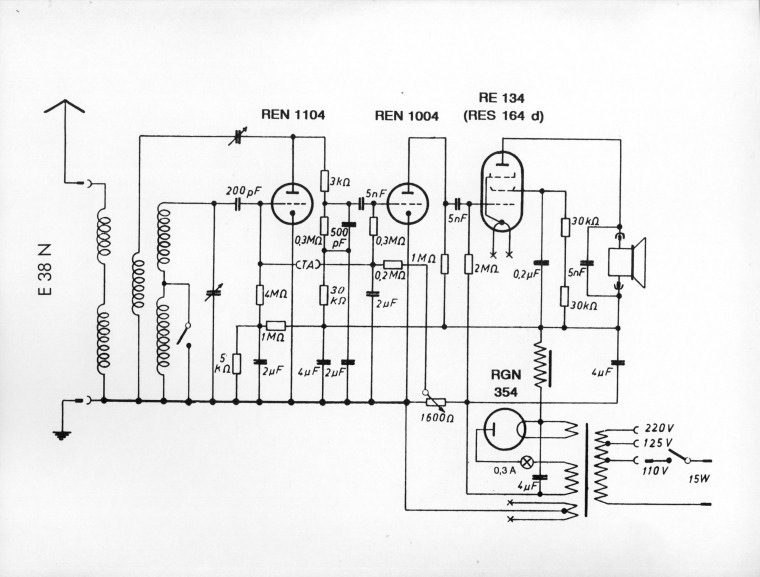

Lehet mosolyogni a kapcsolási rajzon , de ez annak idején nagyobb durranás volt , mint ma egy iPhone xy . Az xy helyébe természetesen bármilyen számot írhat .
