Mende E38N - 1930

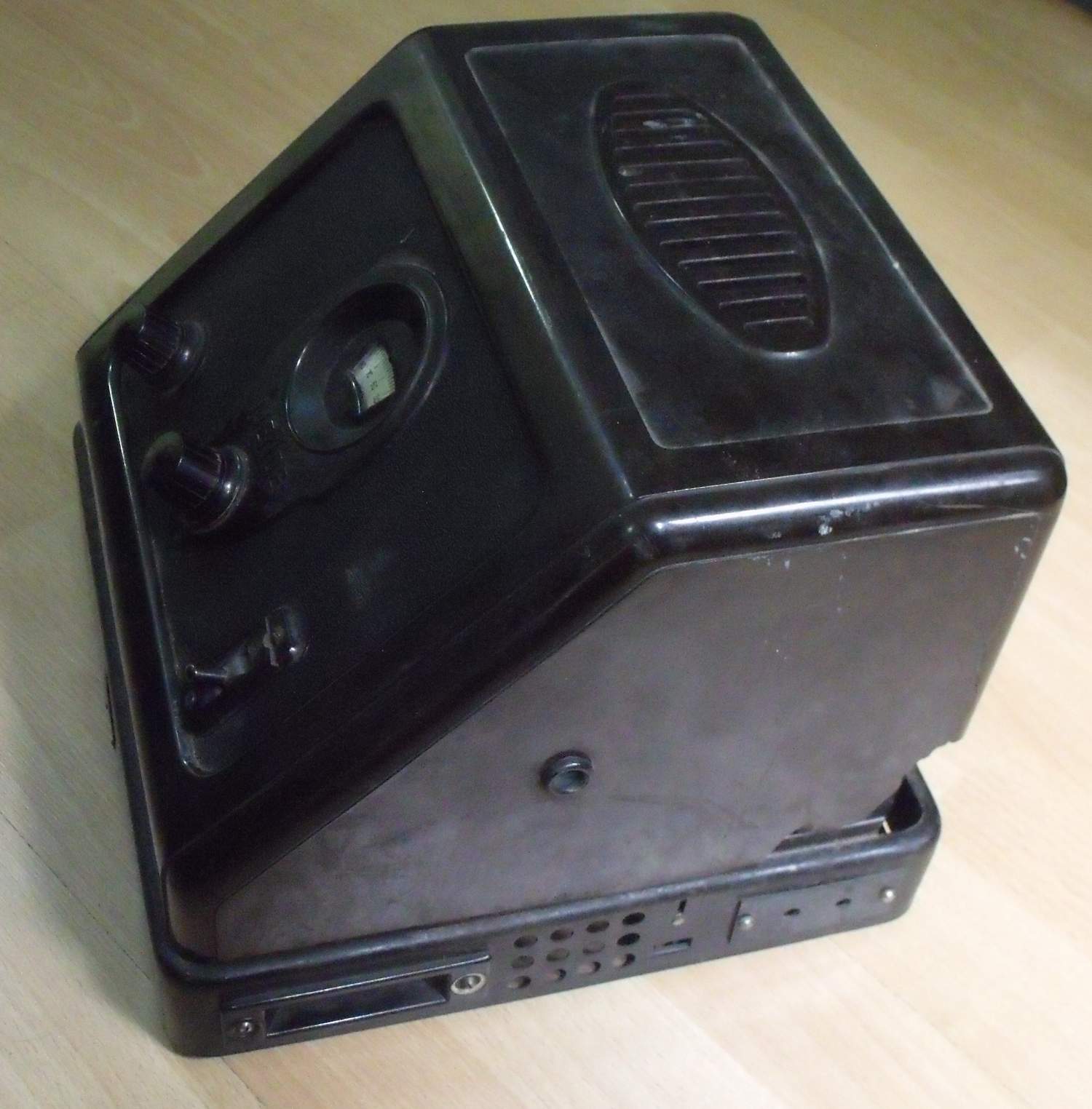

Din colecția mea , pînă acum asta este cel mai "bătrîn" aparat de radio , deci și cel mai valoros . Cînd l-au construit , pe Pămînt trăiau numai 2 miliarde de oameni , iar Hitler numai peste 3 ani va fi numit cancelarul Germaniei . De ce spun Germania ? Pentru că acest aparat este fabricat la Drezda . După moda vremii nu are difuzorul inclus , dar nici măcar transformator de ieșire.Deci avem de a face cu un deck arhaic. Difuzorul ,cu transformatorul la aceea vreme erau o entitate separată . Însă varianta mai răspândită a fost difuzorul cu paletă liberă , care nu necesita transformator de ieșire , avînd o impedanță de intrare mare . Este un aparat 3+1 , cu reacție , deci nu superheterodină . Pentru că este un aparat mai deosebit să luăm la rînd butoanele de comandă a aparatului. Pe stînga este butonul condensatorului variabil cu care dozăm reacția pozitivă. Urmează butonul condensatorului variabil de acord , cu care selectăm posturile. Pe partea dreaptă este un comutator cu două poziții, acesta este comutatorul de game. Acest aparat de radio funcționează pe undele lungi și medii, și interesant este că nu are potențiometru de volum .

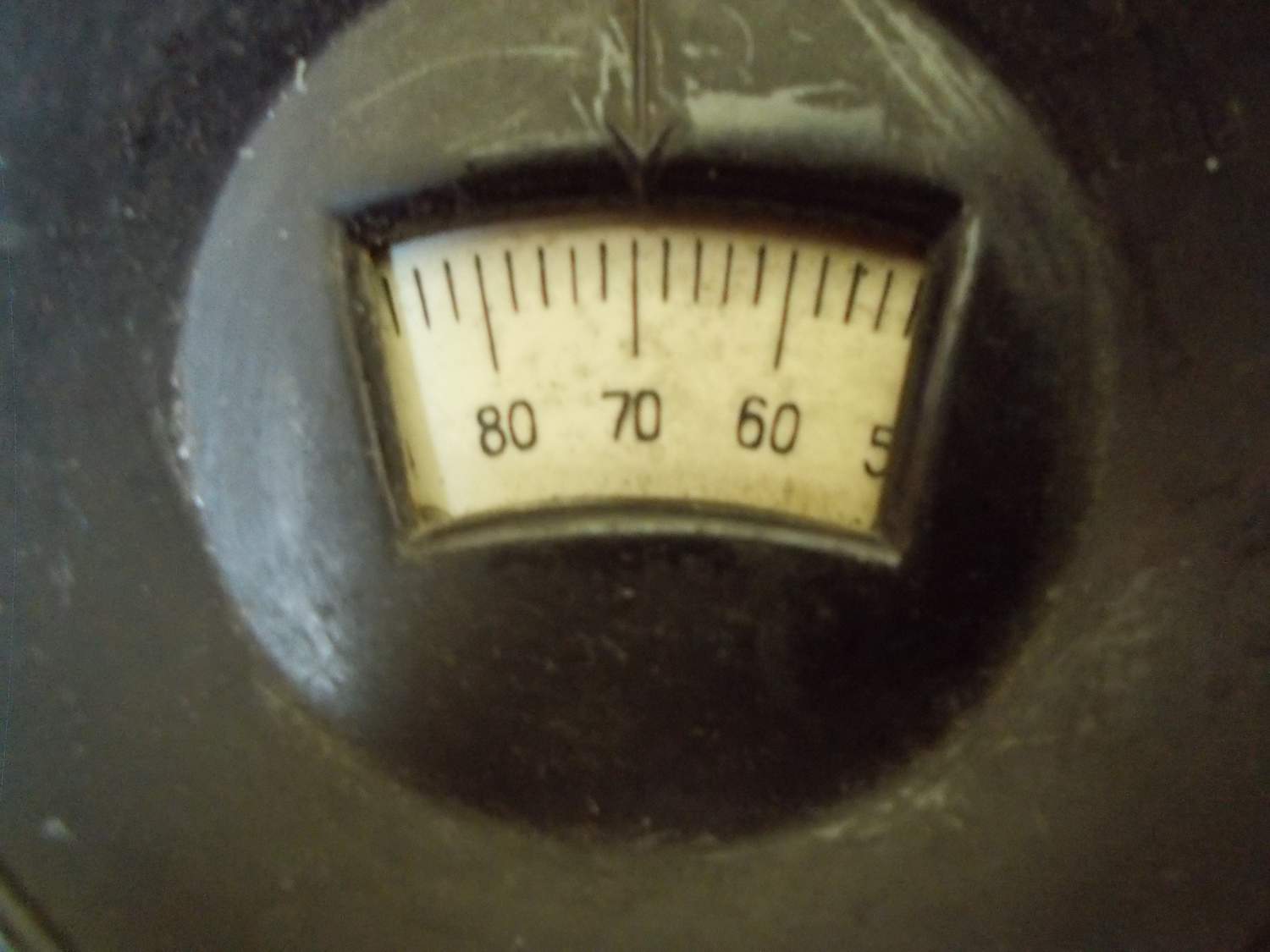

Peste butonul de acord este un semidisc inscripționat de la 0 pînă la 180. Valorile astea sunt empirice , deci nu frecvență sau lungimi de undă , cum am fi așteptat .

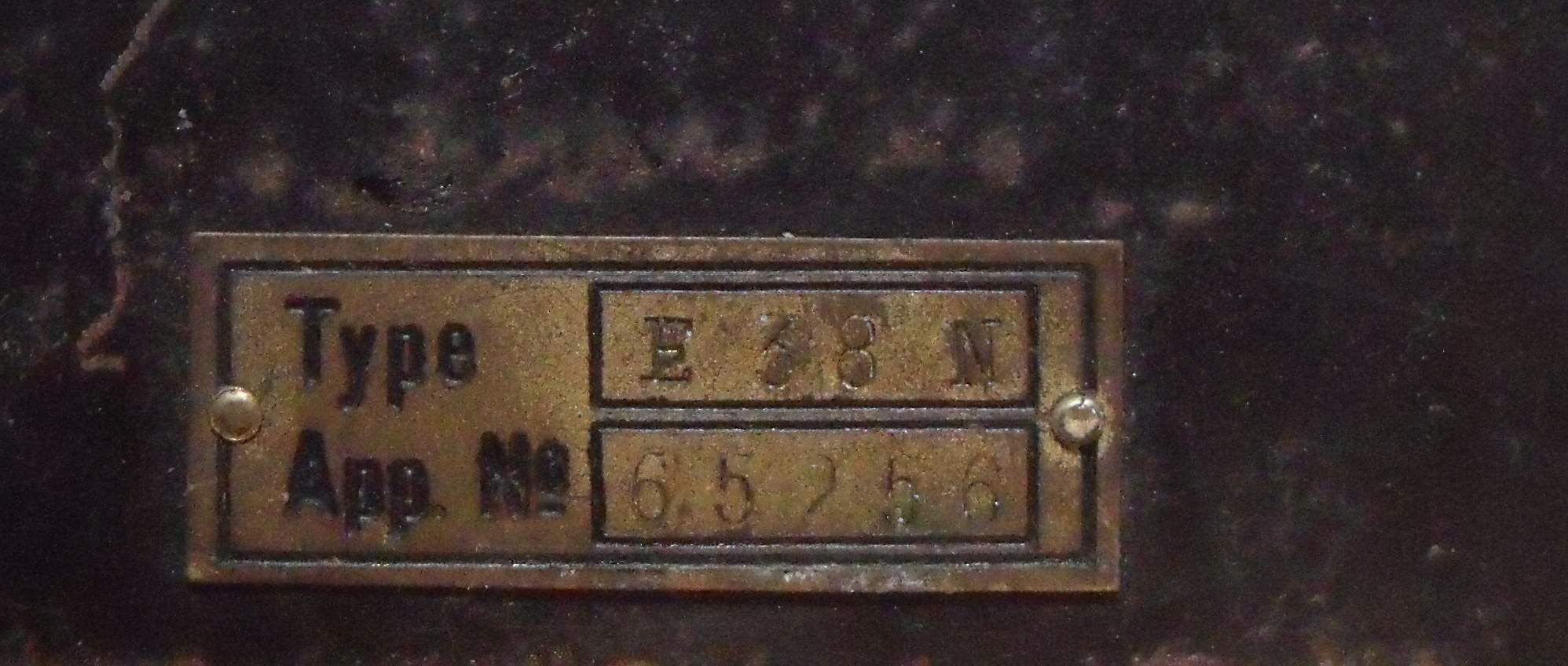

Număr serie:

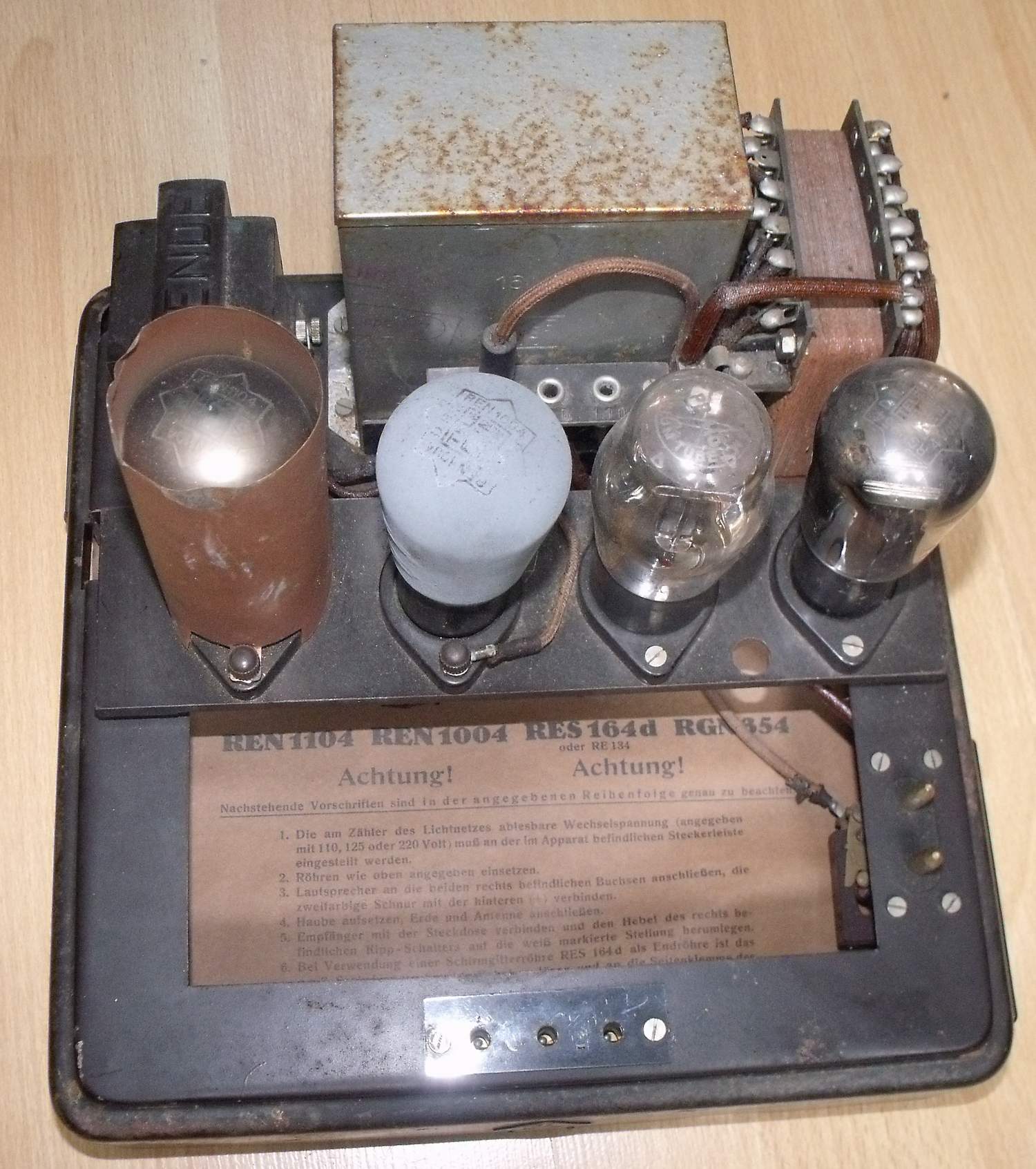

Mai jos vedeți o mufă banană cu care putem să selectăm tensiunea din rețea . Valorile din care putem să alegem sunt: 220 V ,125 V , 110 V .

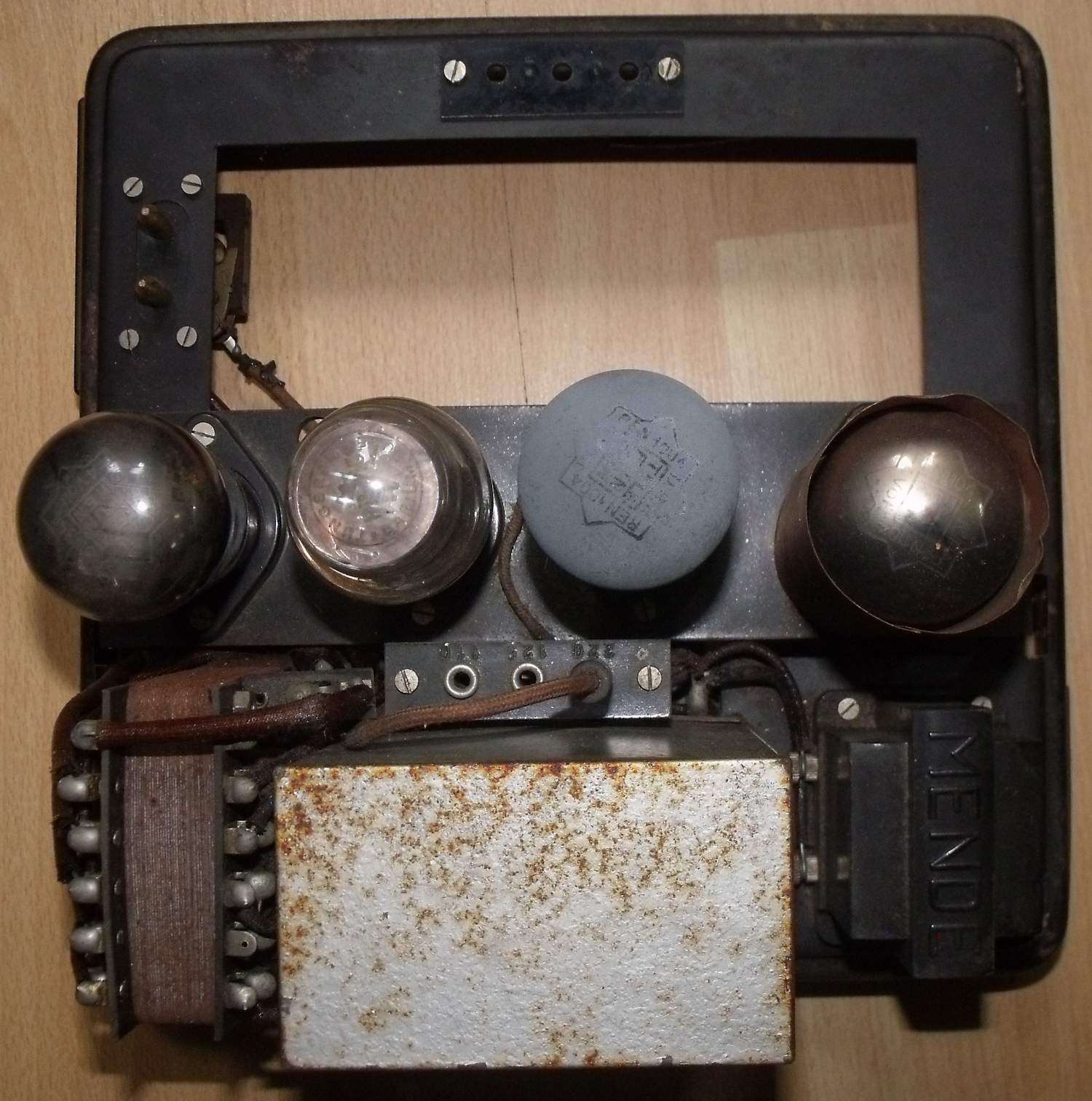

Mufa tată lateral duce tensiunea de rețea la transformator . O soluție cel puțin ciudată , pentru că s-ar fi putut aduce cablul de rețea direct la transformator . Mufa mamă triplă din față este pentru comunicarea între subansamblul bobine , condensatoarele varabile și primul tub de radiofrecvență.
