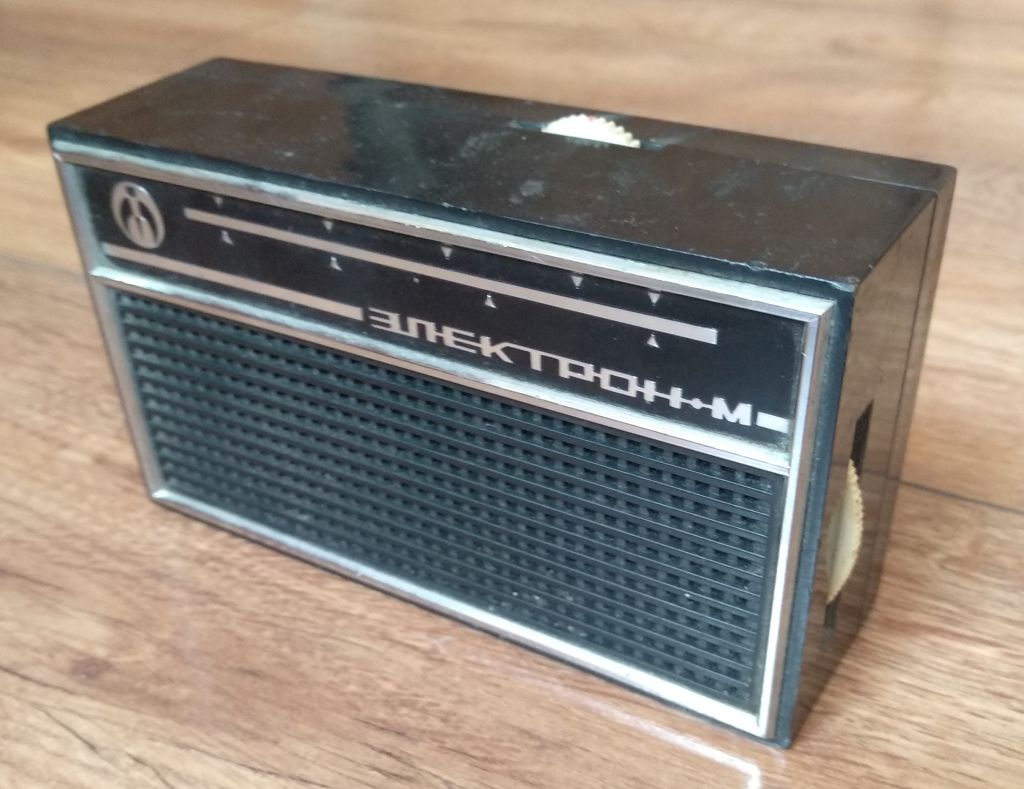

Elektron M - 1976

Este un aparat de radio cu amplifizare directă , comercializată în formă de kit , pentru ansamblare. Concepția este bună , dar ca să poate fi folosit ,trebuie făcute cîteva modificări. Este un aparat cu două etaje de amplificare de radiofrecvență , ca atare are o sensibilitate destul de mare, dar prețul plătit este că intră destul de ușor în acroșaj. Acest lucru putem diminua , dacă punem un potențiometru de circa 1Kohm în fața amplificatorului de radiofrecvență . Practic între R4 și R9. Daca aparatul de radio intră în reacție , acționăm potențiometrul în sensul măririi rezistenței. Al doilea punct vulnerabil este calitatea criminală a condensatorul variabil . Schimbînd cu ceva fiabil, opținem un receptor destul de stabil. În aparatul prezentat nu am schimbat nimic, ca să-l mențin în starea lui originală. Acest aspect a fost mai important decît funcționarea ireproșabilă . Un aspect interesant este detecția , care în loc de diodă se face cu tranzistorul VT3. Pentru unde medii L1 are 100 spire , iar L2 circa 10 spire . Dacă vrem ca aparatrul să funționeze pe unde lungi, atunci triplăm numărul spirelor.

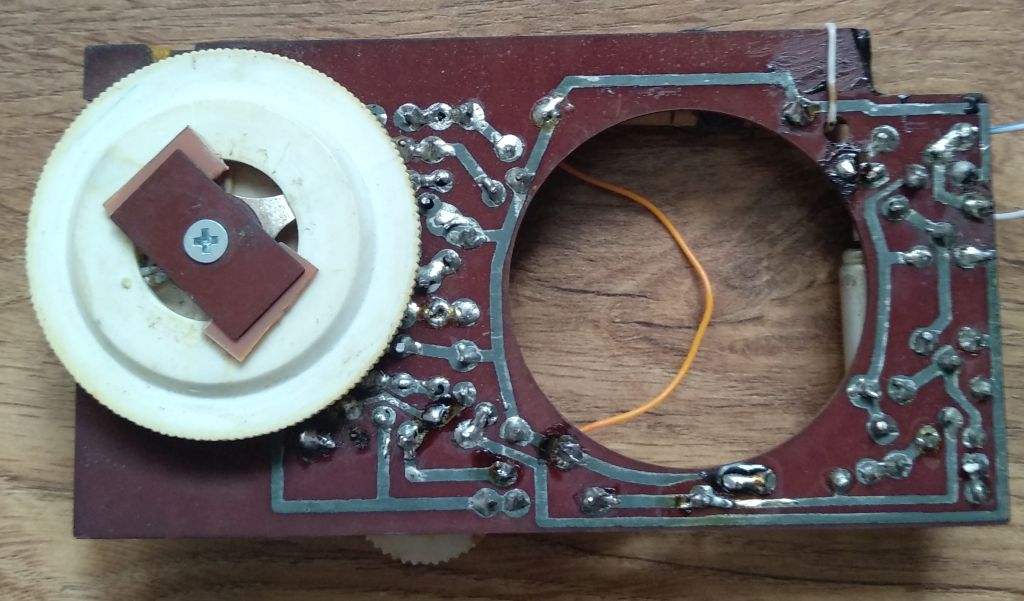

Placa cu circuitul imprimat :

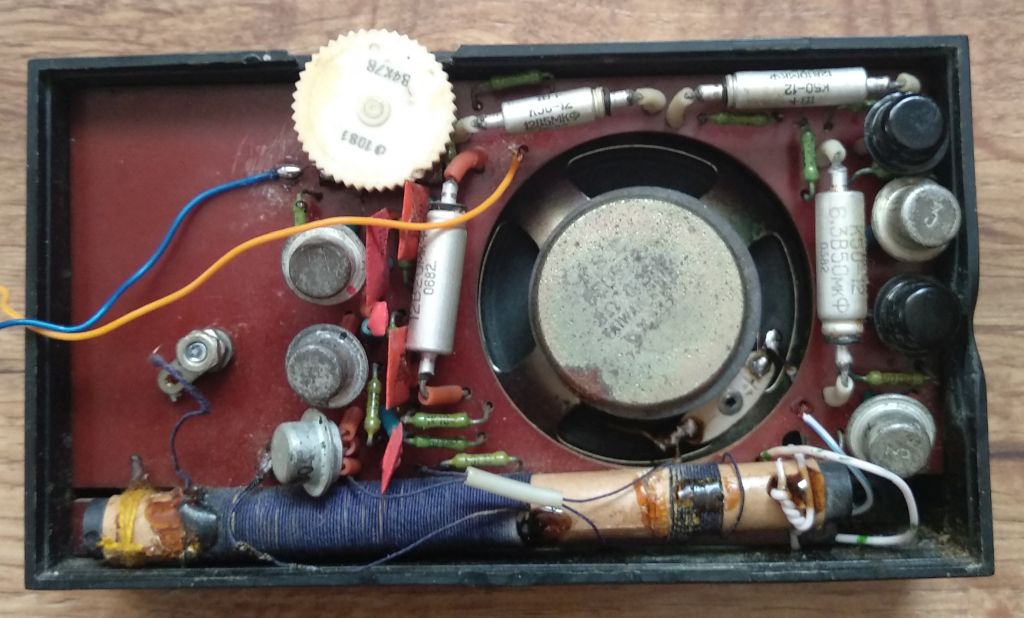

Placa cu piesele :

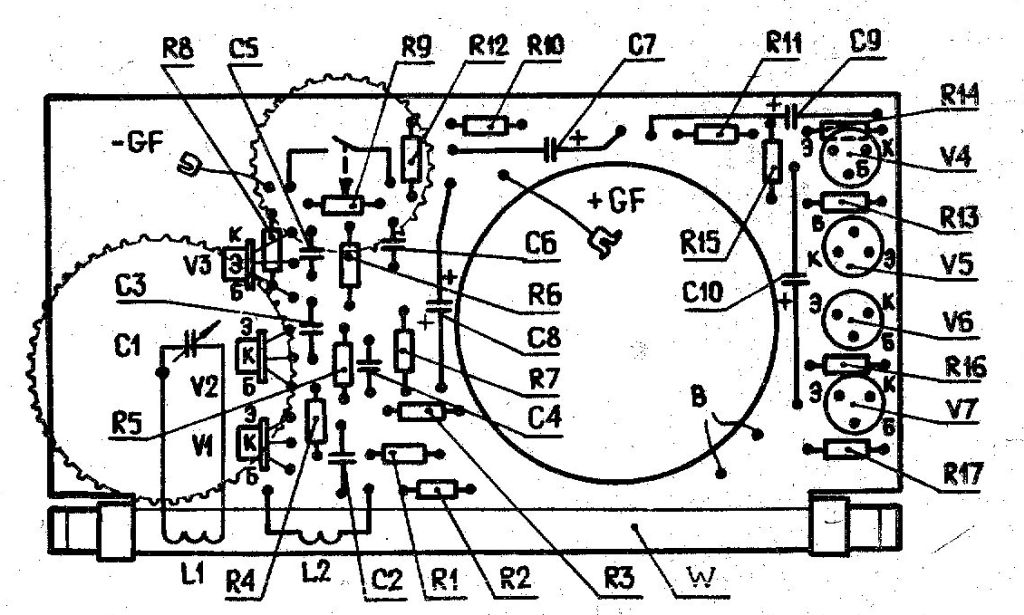

Ajutor pentru montarea pieselor :

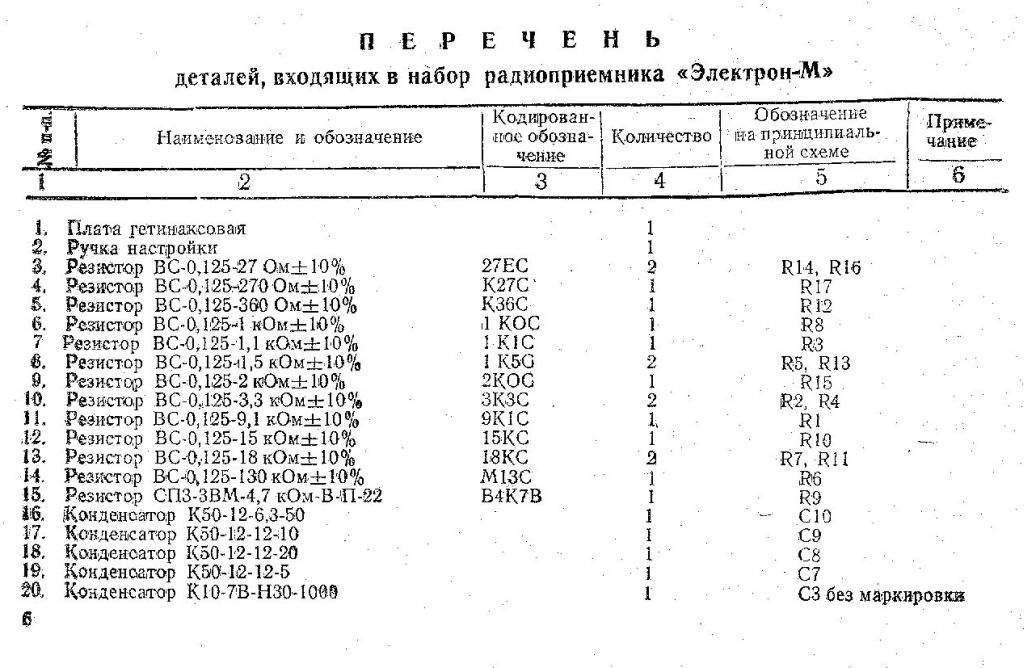

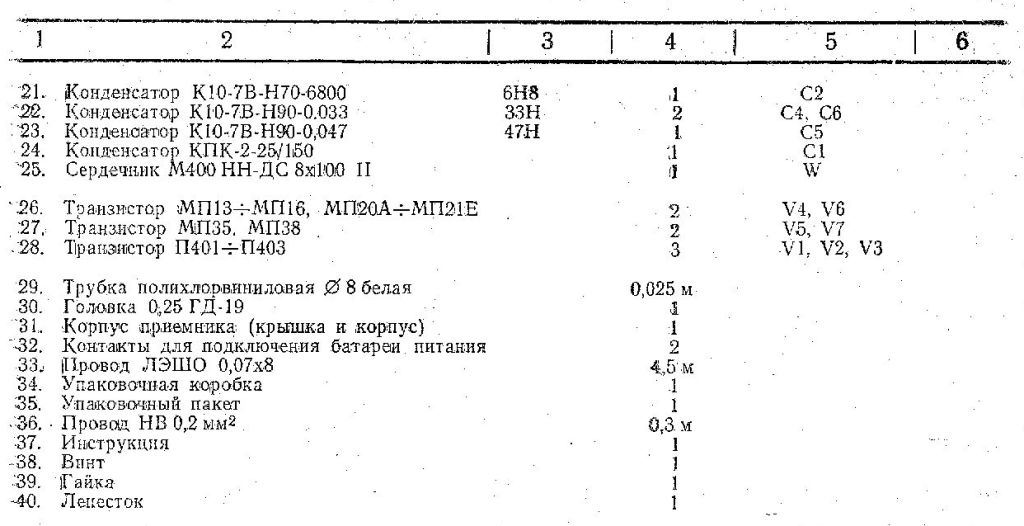

Valoarea pieseselor folosite :

Și în final schema electrică :
