Heathkit - 1958

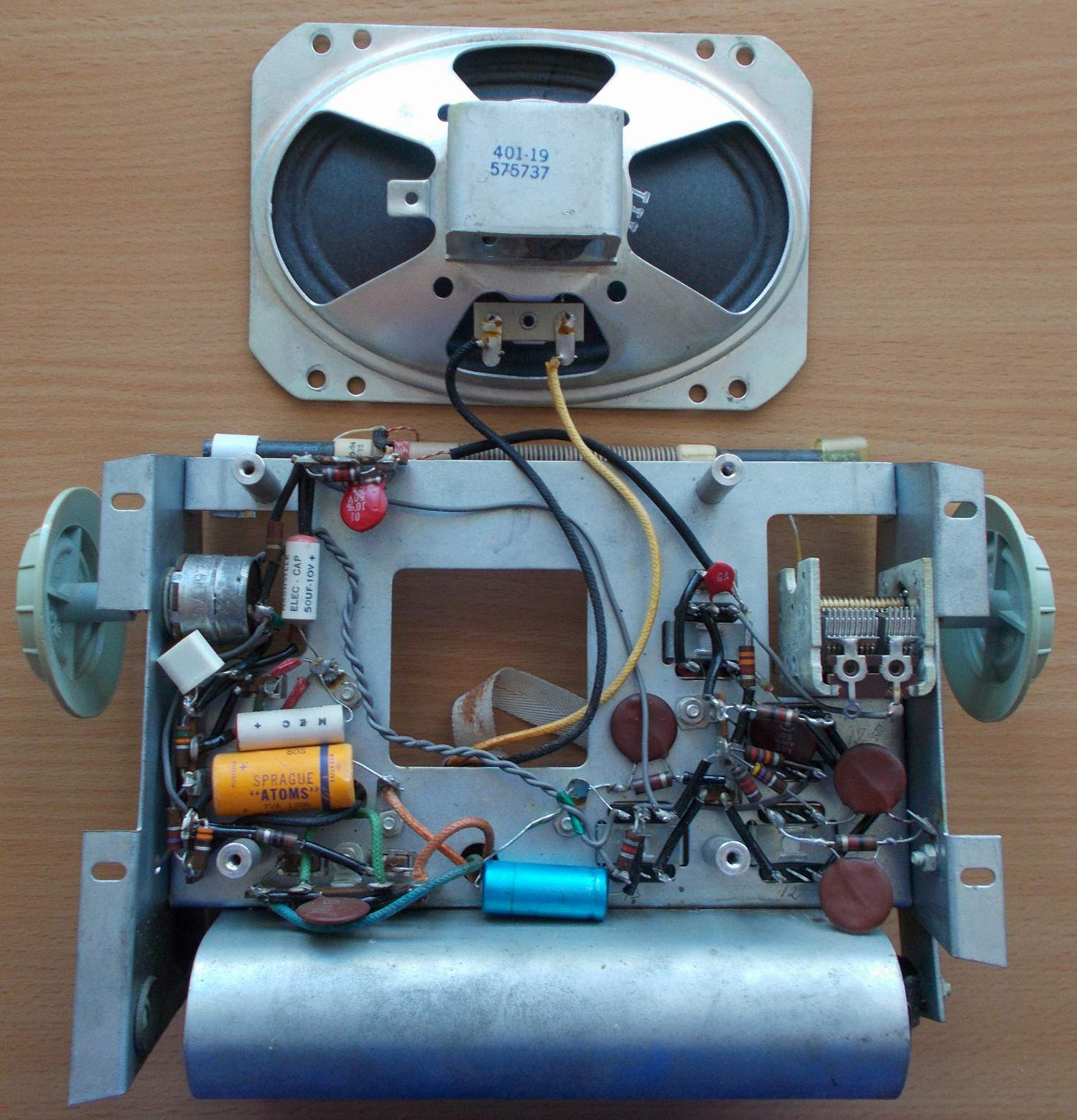

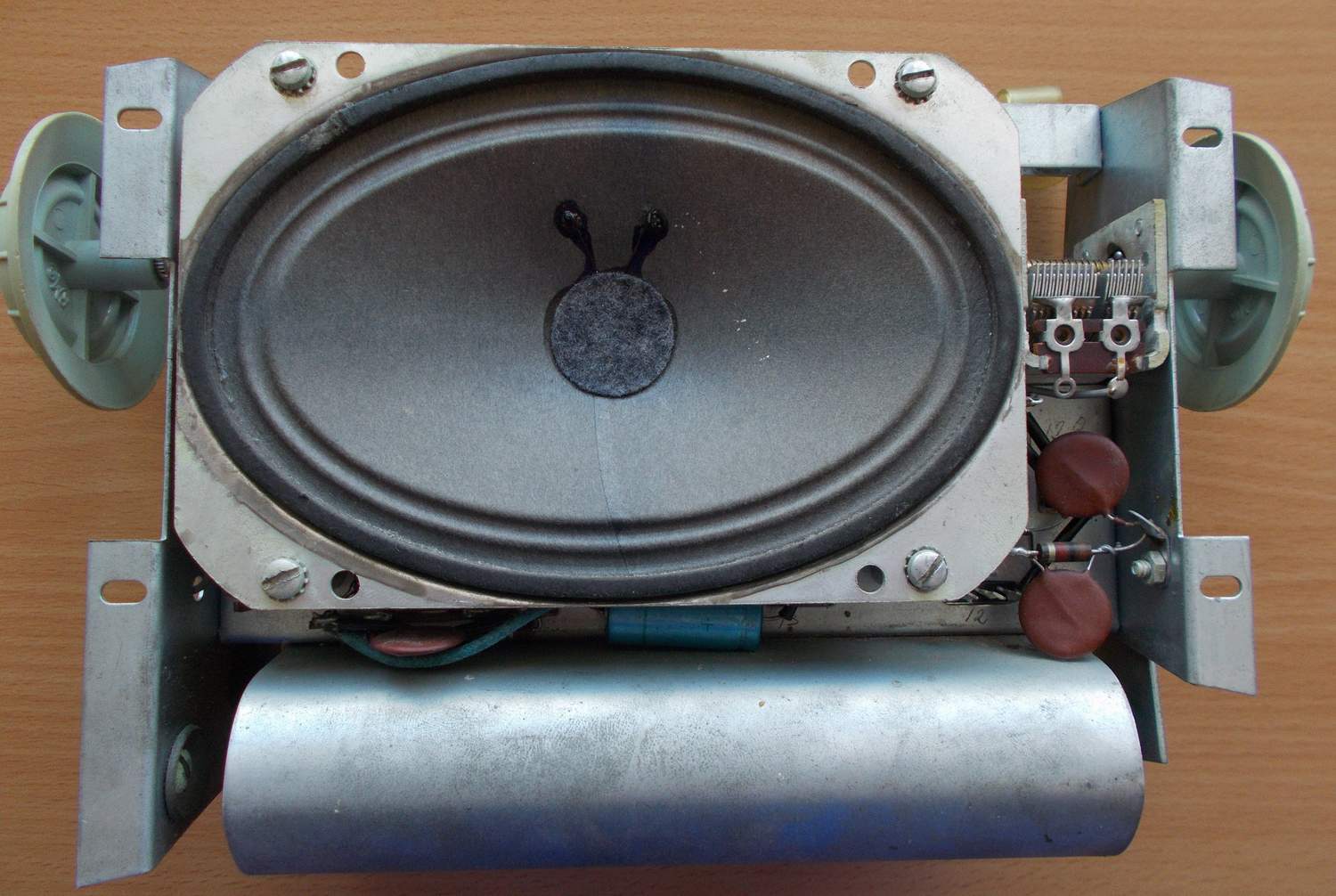

Un aparat de radio american, pentru undele medii,construit cu șase tranzistoare. Tranzistoarele : 2N252,2N253,2N254,2N238,2N185,2N185. Este un aparat de radio destul de ciudat, vîndut probabil în formă de kit. Este realizat cu cablaj convențional, ca aparatele cu tuburi. Este un radio destul de simplu,cu calități modeste. De exemplu, nu are trimere pentru partea de sus a benzii,nici la oscilator,nici la modulator. Firește ar fi ușor să remediez această situație, dar cred că mult mai important este, ca aparatul să rămină așa cum a fost proiectat și construit.

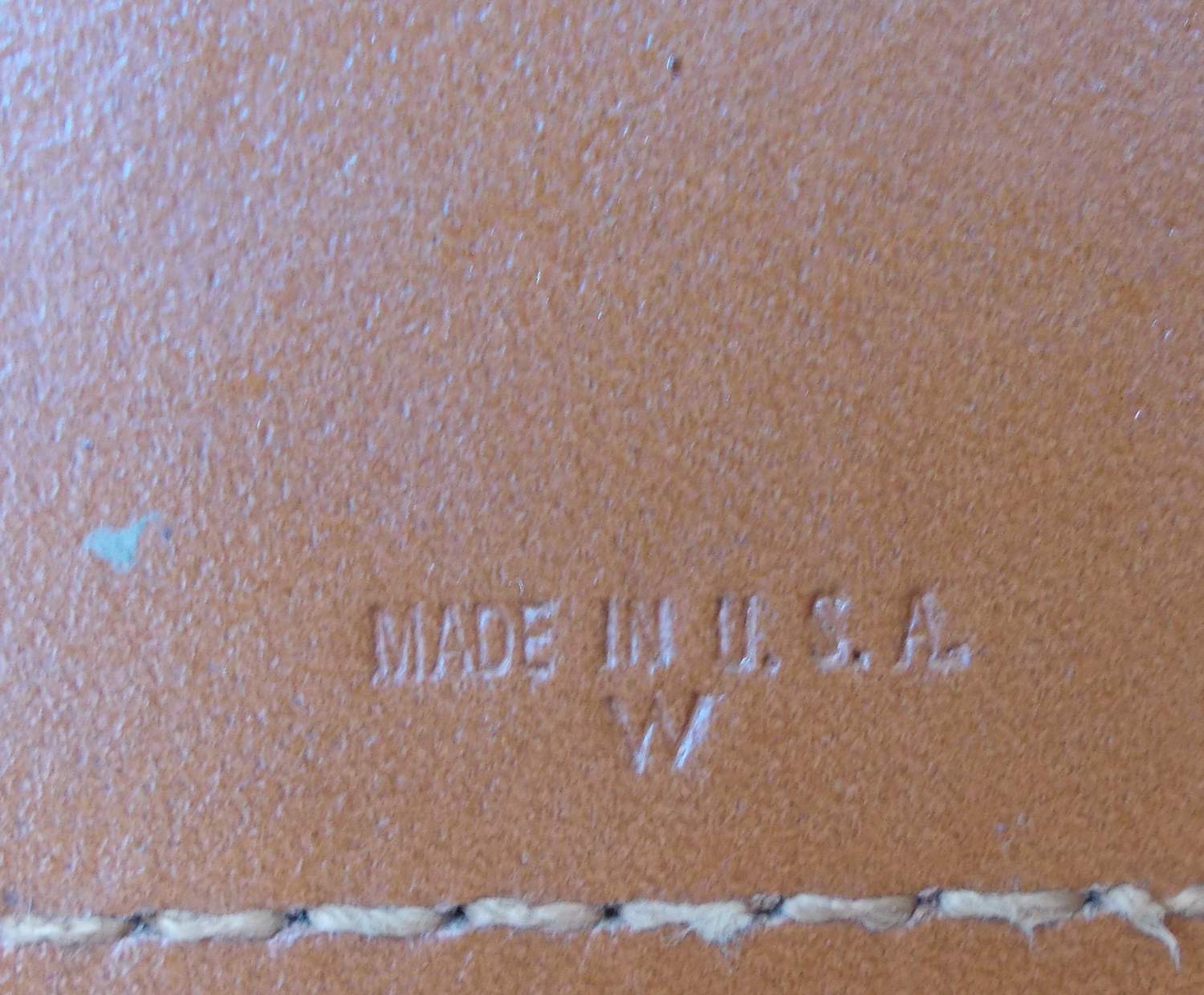

Ștampila discretă.

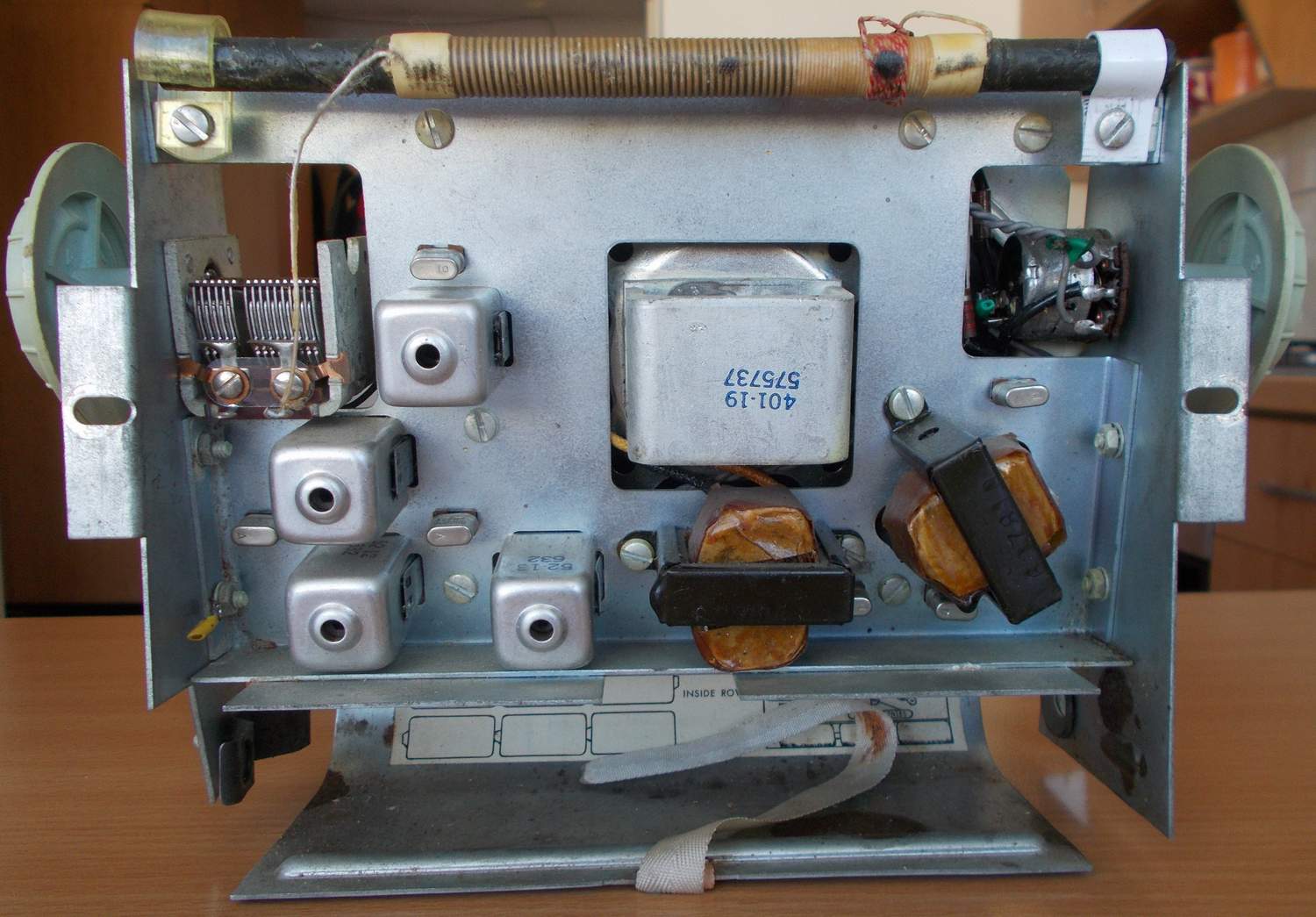

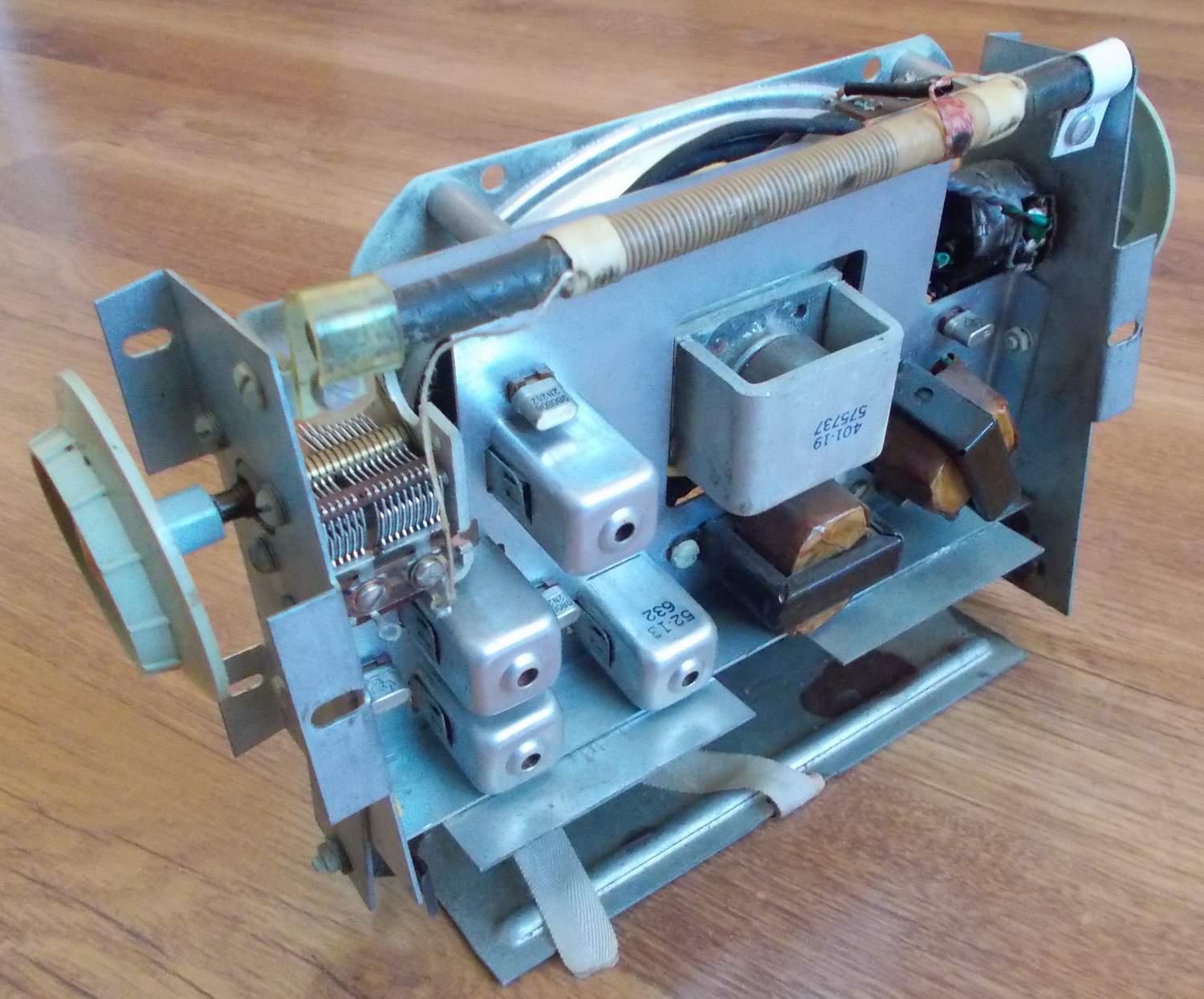

După cum vedeți, o secțiune a condensatorului variabil este mai mic decît celălalt, deci nu are condensator padding.

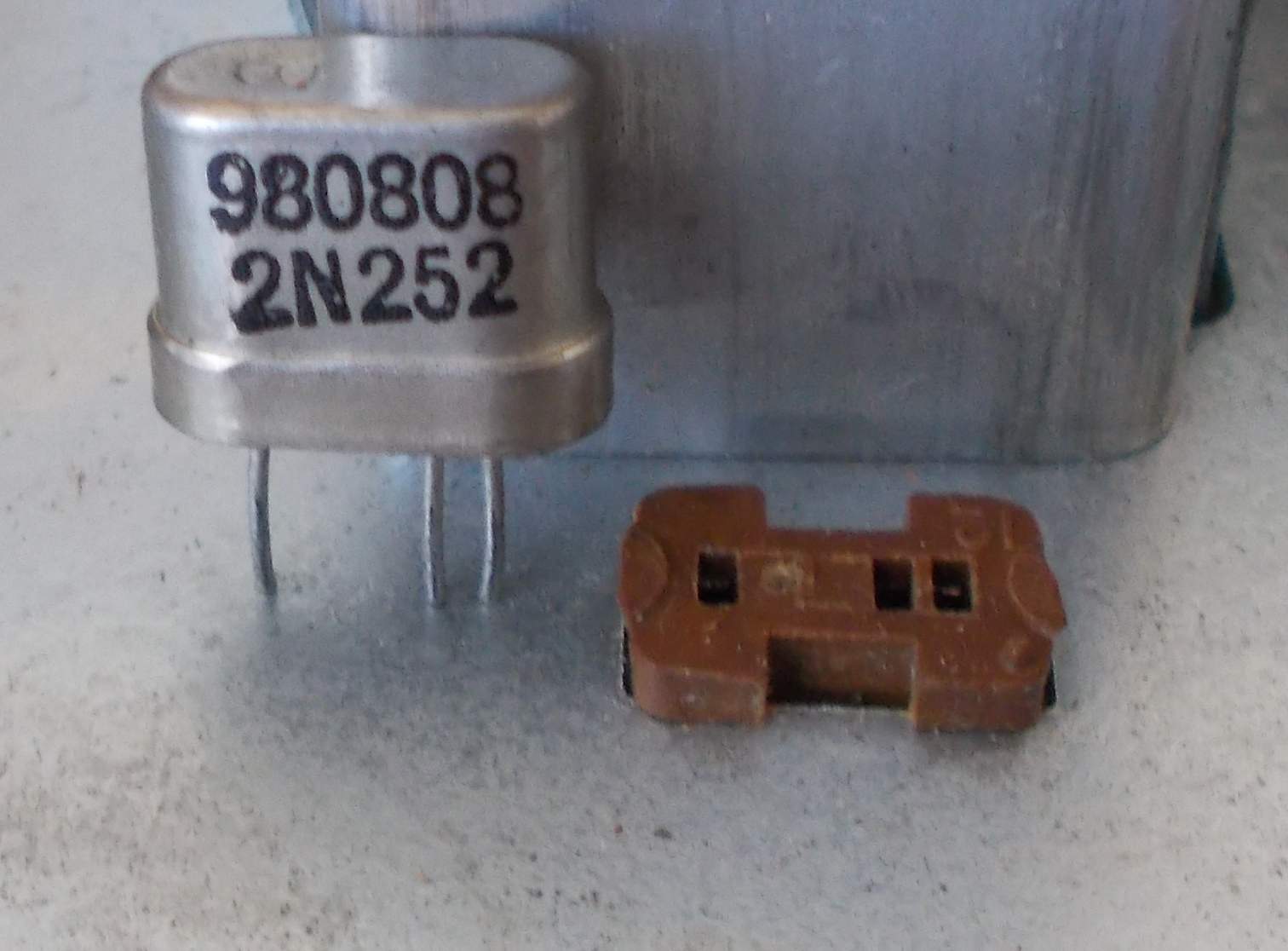

Este curios faptul că tranzistoarele sunt în soclu. Sunt fabricate de firma Texas Instruments .

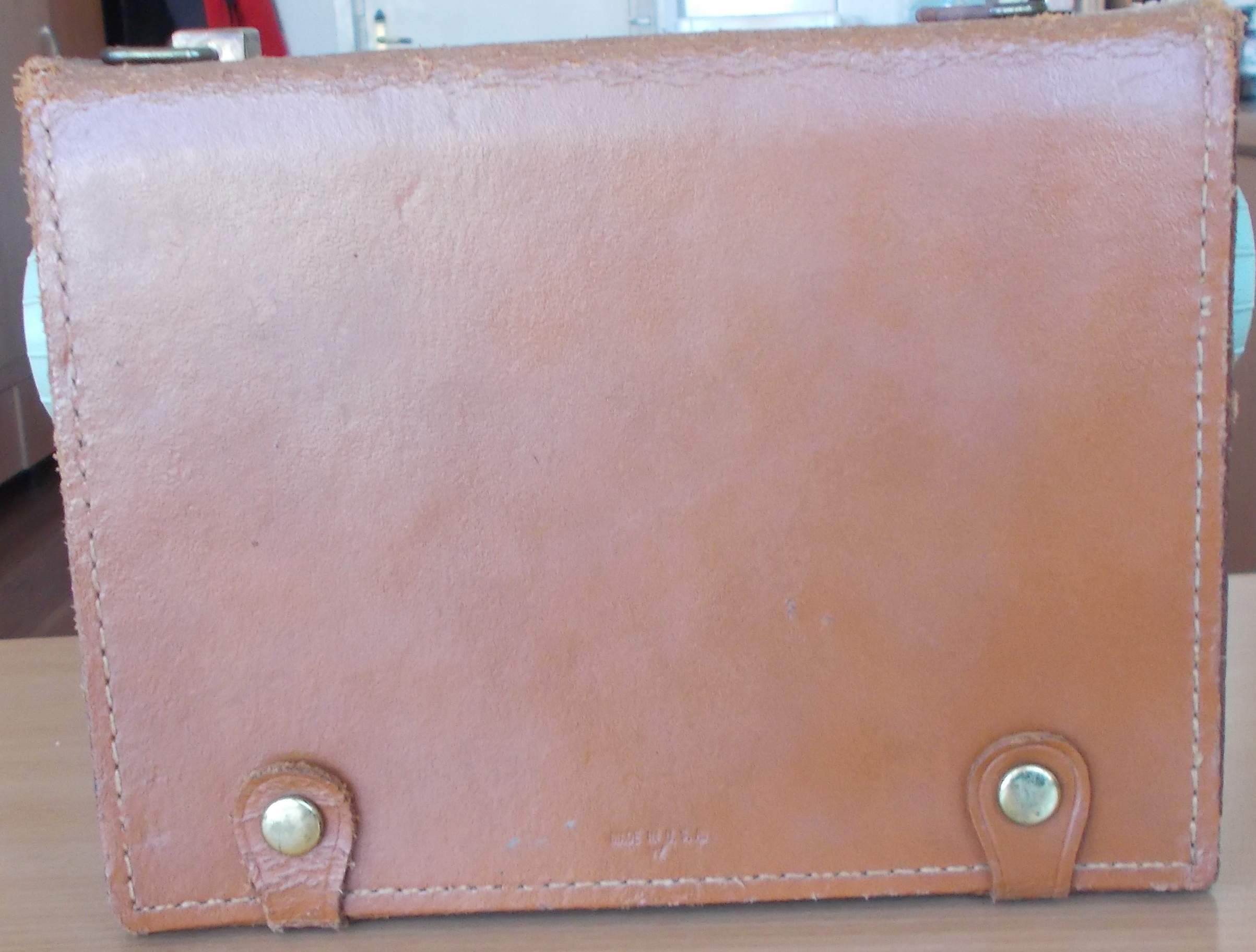

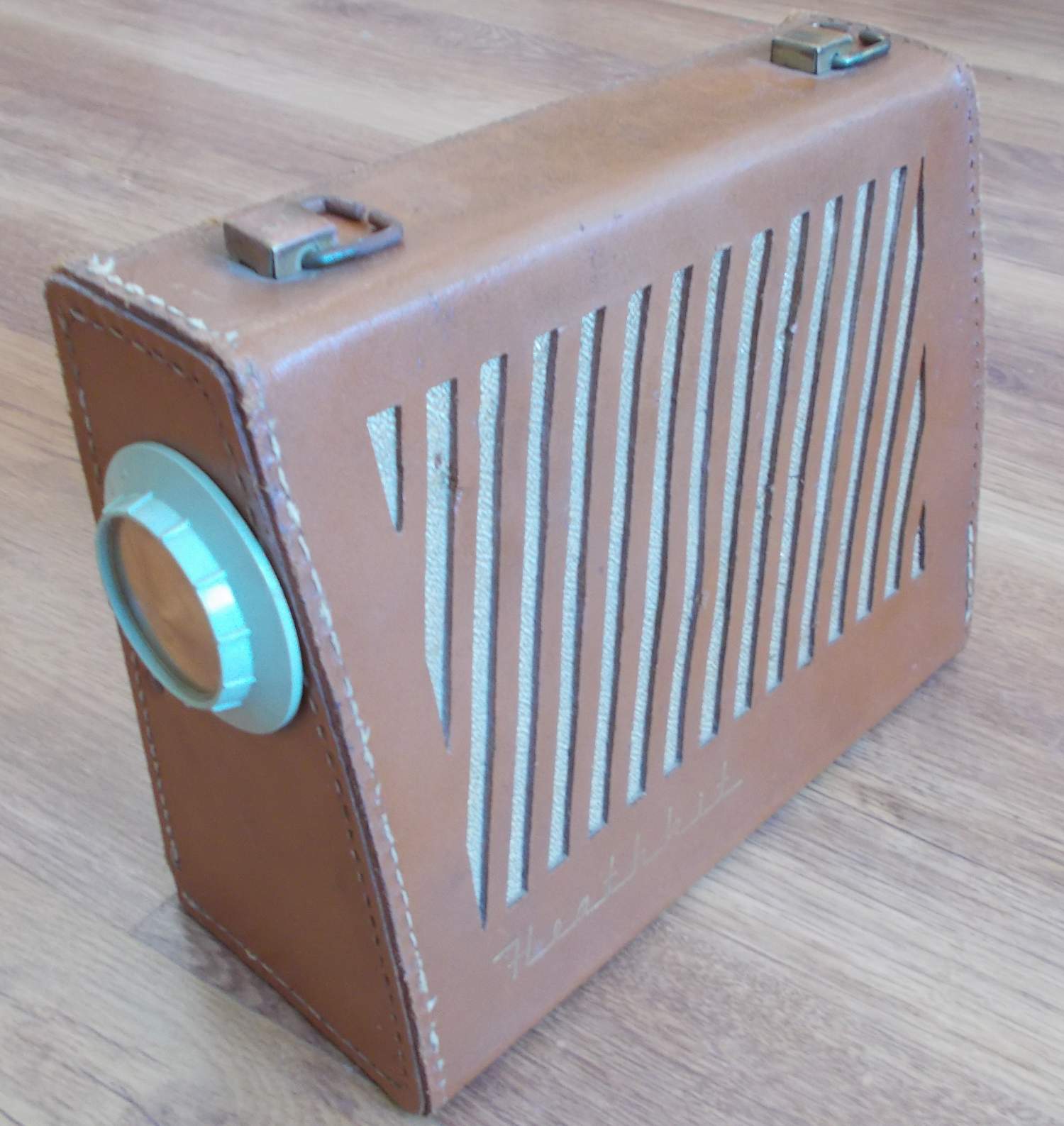

Cutia este făcut din carton învelit în piele...sper că nu din piele de bizon. Din păcate îi lipsește mînerul .

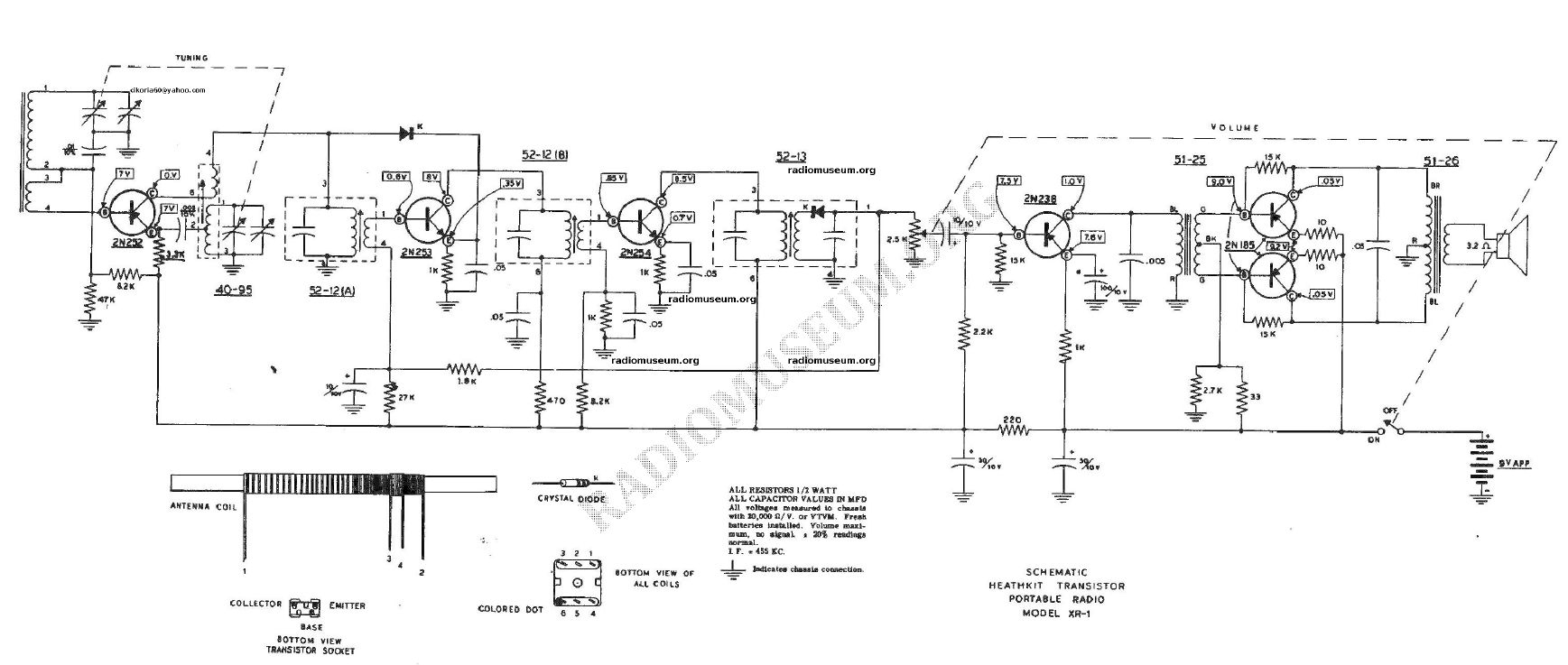

Am fost ajutat de Radiomuseum ca să obțin schema electrică :
