TRF chinezesc -????

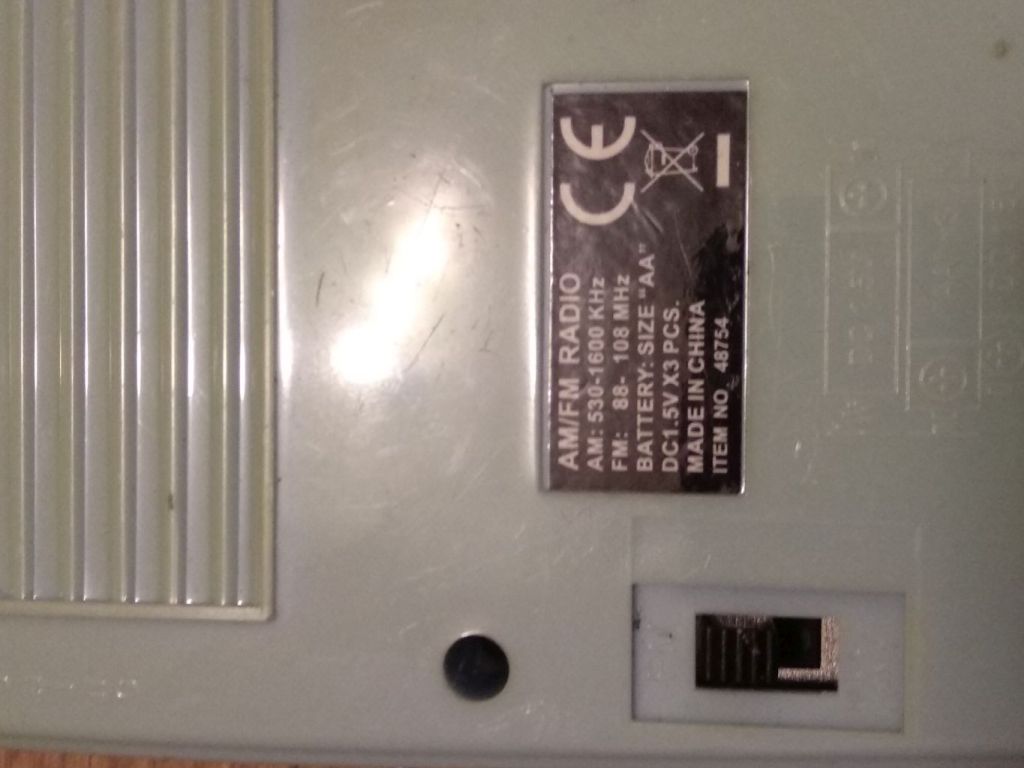

Mare a fost mirarea mea cind m-am intilnit cu acest receptor.Inițial am crezut că este un aparat fabricat prin anii '60, dar am greșit. După ce am scos capacul și mai mare a fost mirarea mea , pentru că nu este superheterodină ci un aparat TRF ,fabricat probabil prin anii '90. Trebuie să mărturisesc , că performanțele aparatului au depășit așteptările mele . Firește performanțele sunt modeste, dar poate fi folosit cu brio pentru recepționarea posturilor locale Funcționează pe UM și FM (88-108 MHz).

Putea fi dubios și faptul că este chinezesc, pentru că prin anii '60 , chinezii nu erau așa de prezenți cu aparatele de radio.

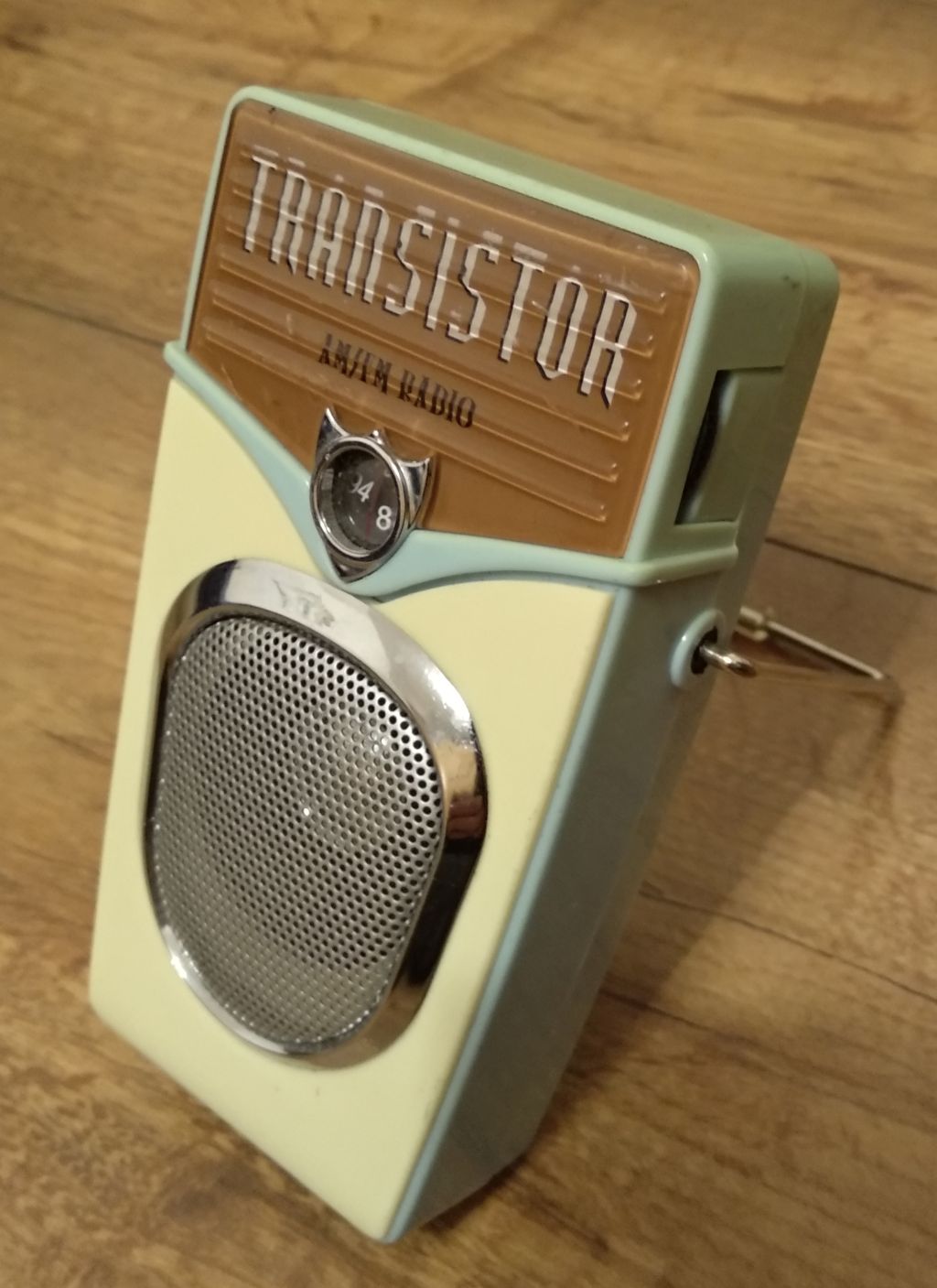

Îmi place mult acest design.

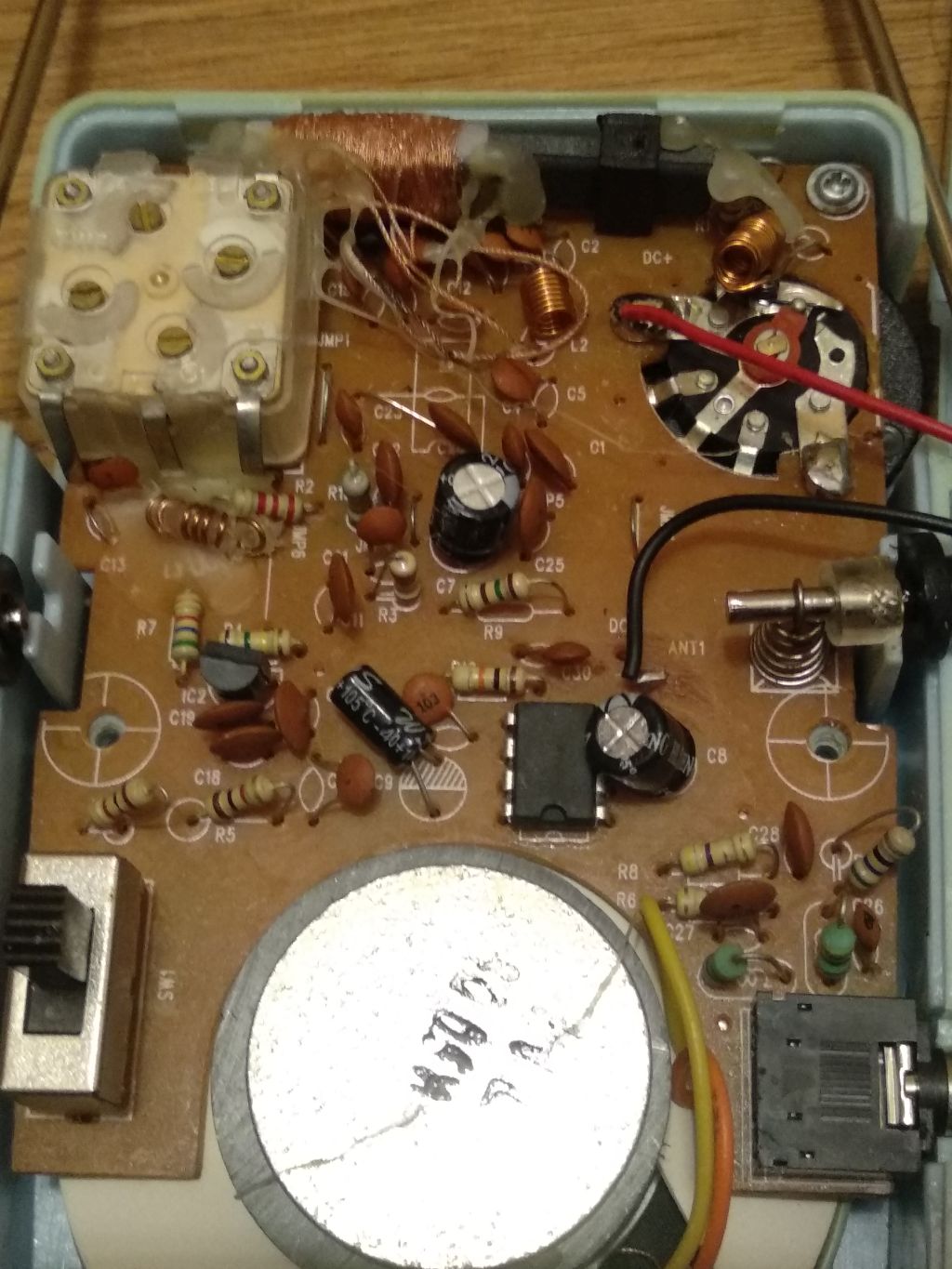

Pe partea placată se situează TA7642, un circuit integrat cu trei picioare pentru banda AM și TDA2822M care este amplificatorul audio.

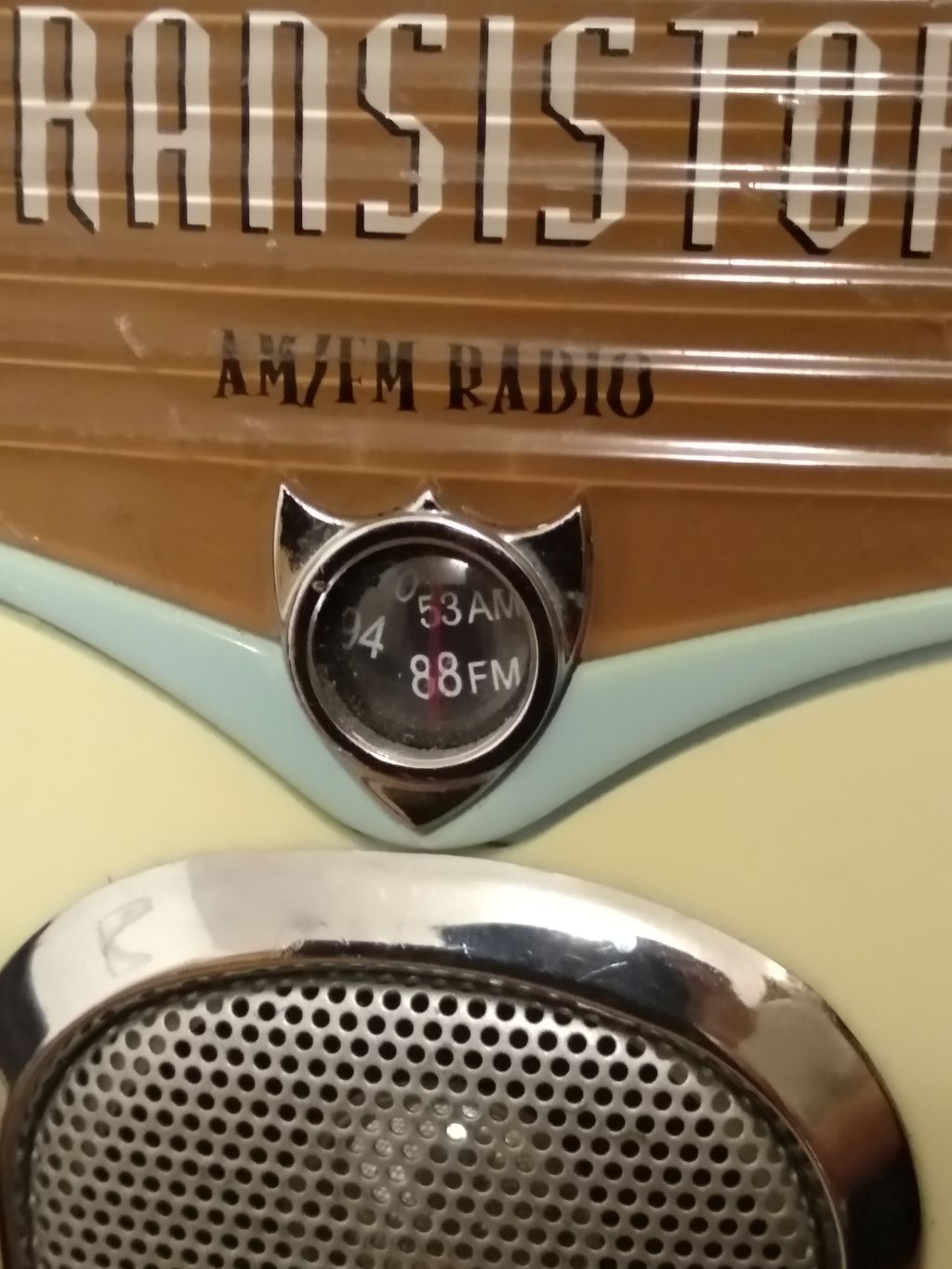

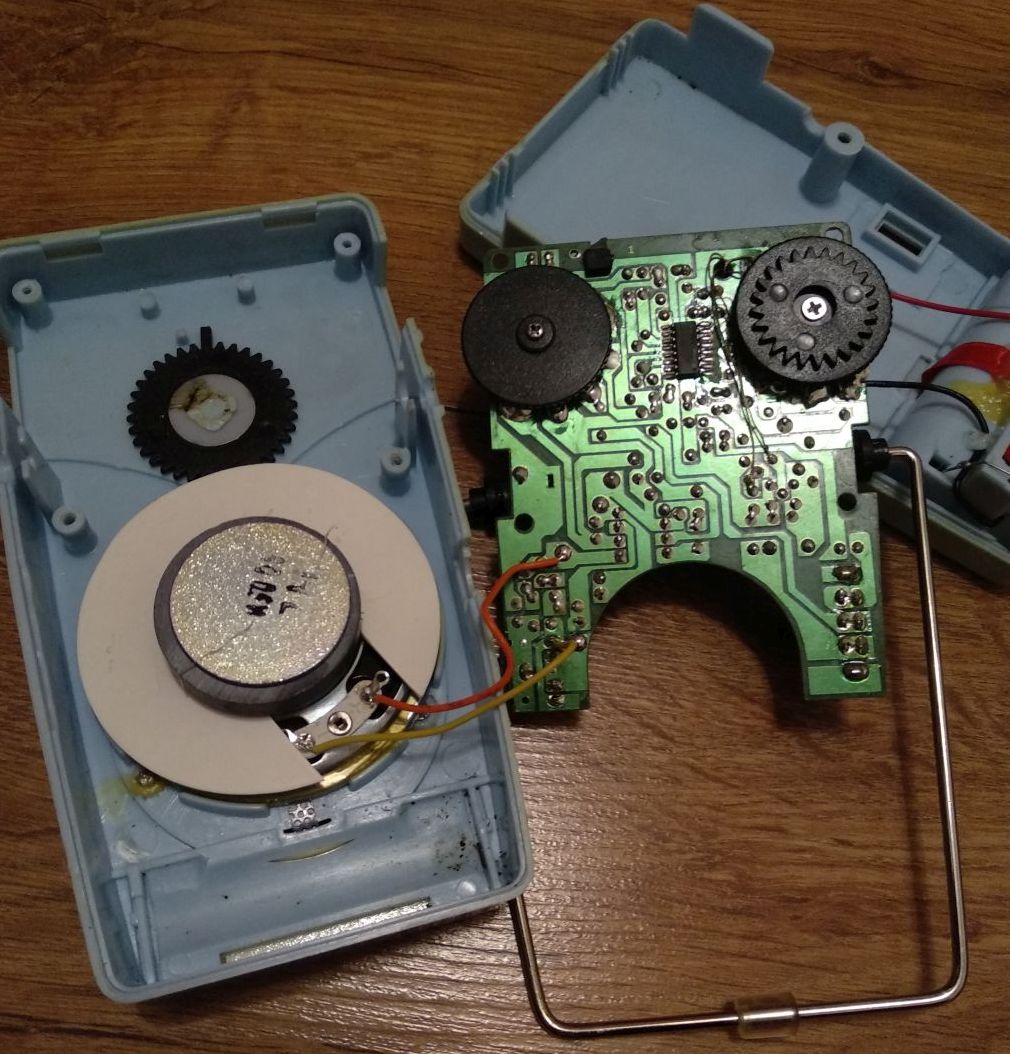

Pe partea cealaltă singur singurel se afla circuitul CD9088CB . Foarte interesant este rezolvarea scalei. Cum vedeți butonul condensatorului variabil este de fapt o roată dințată , care se cuplează cu roata dințată de pe fața cutiei, pe care este inscripționată frecvența de recepție cu caractere foarte mici . Noroc că avem a lupă înglobată ,așa că cît decît vedem ce scrie acolo. Foarte simplu și ingenios .

Un alt aspect care îmi place mult : - piciorul de susținere a radioului este folosit ca antenă pe FM . În aparatul ăsta foarte simplu au folosit ideii originale.

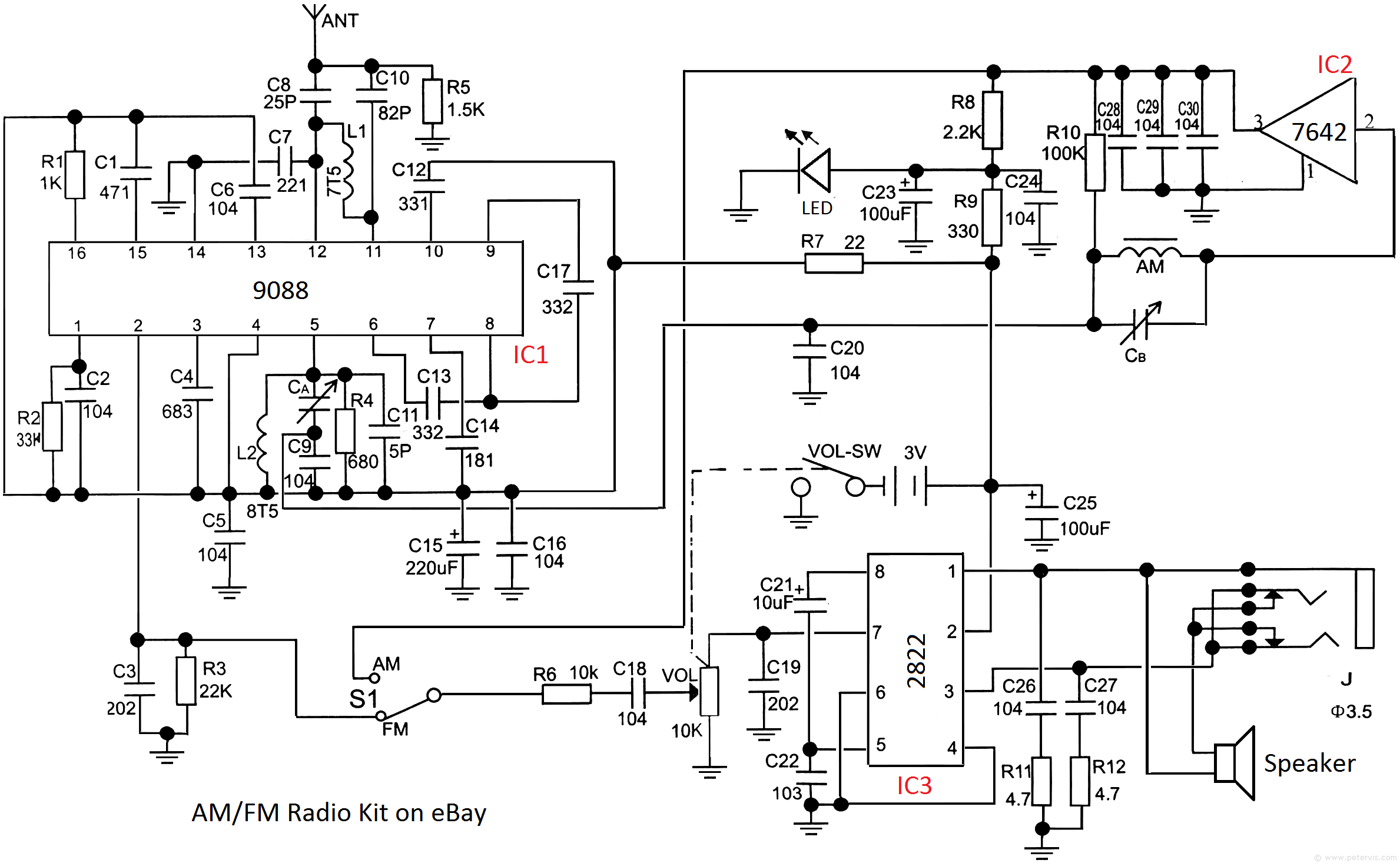

Deoarece nu am găsit nimic pe net , despre acest aparat , aproximativ cam esta ar fi schema lui :
