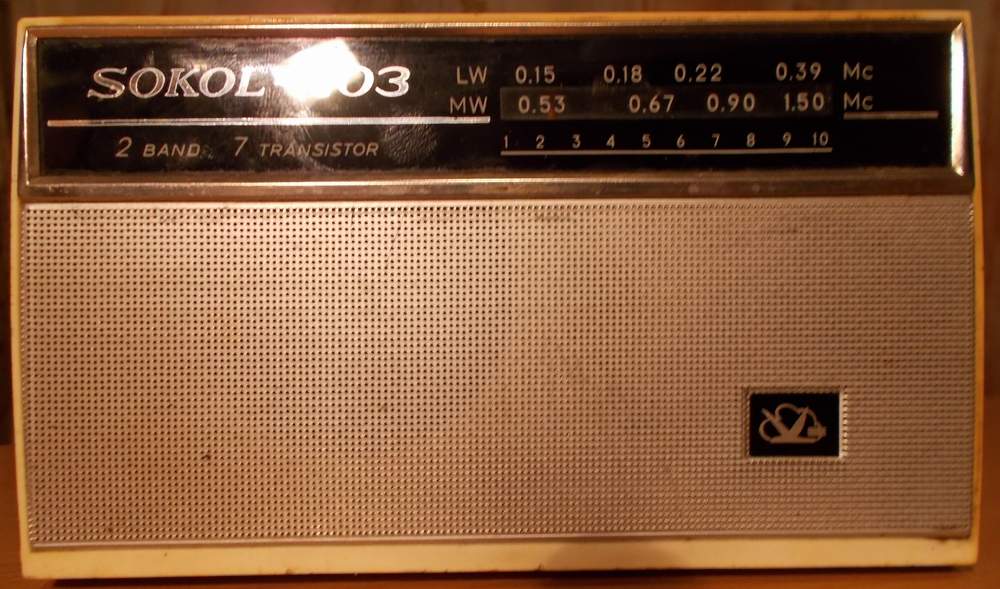

Sokol 403 - 1972

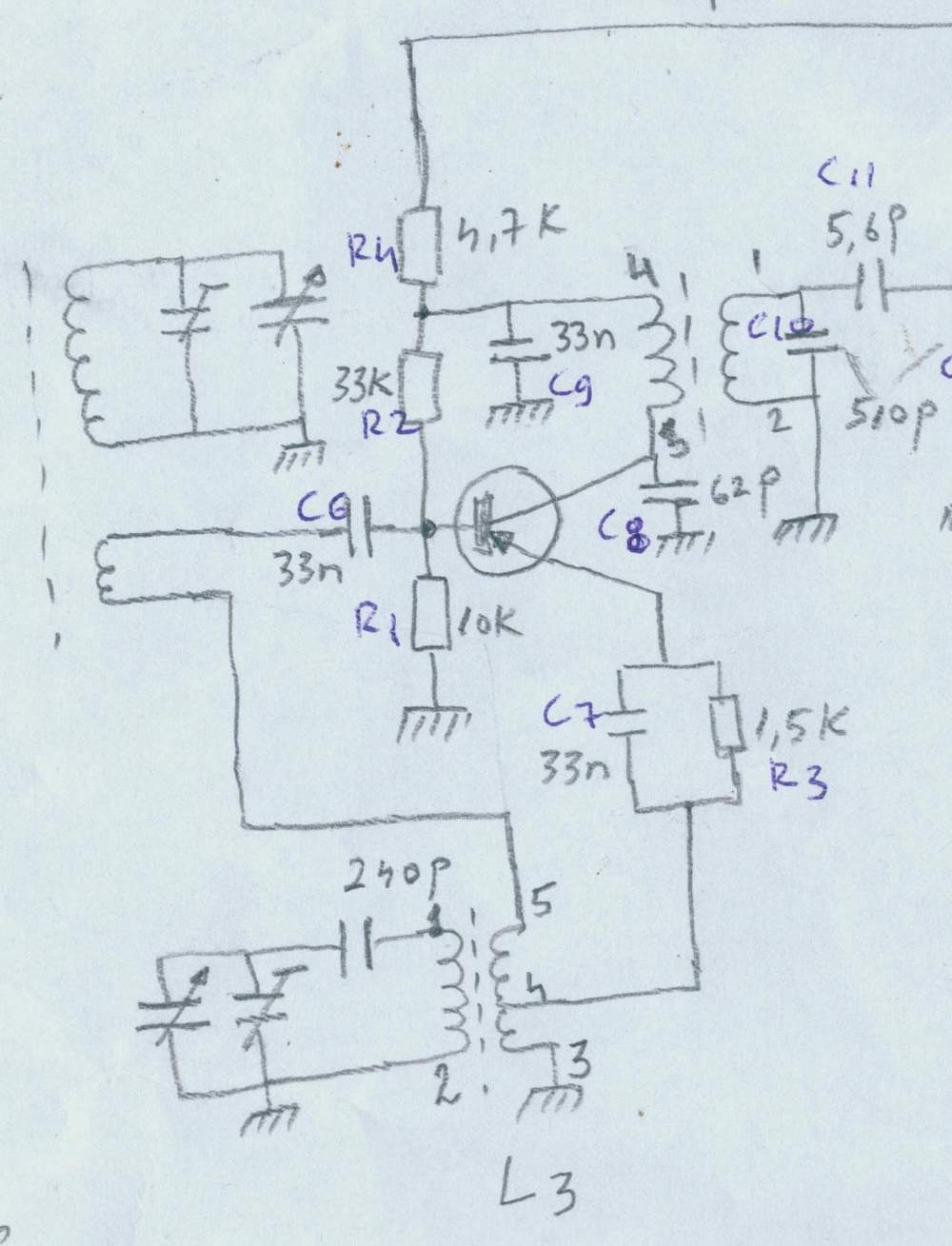

Aparat de radio cu 7 tranzistoare,arhicunoscut.Gurile rele spun, că a fost fabricat în circa 10 milioane de exemplare. Un aparat cu 7 tranzistoare de germaniu, cu două lungimi de undă: medii și lungi. Este un radio foarte bun în categoria lui. Schema lui conține cîteva concepții interesante. Primul lucru care bate la ochi, este oscilatorul local emiter-bază, nu emiter- colector cum era obișnuit. Să vedem în schema simplificată (am scos comutatorul de game) :

Vedem că semnalul oscilatorului local este condus la baza tranzistorului mixer prin bobina de pe bara de ferita și C6 de 33nF. În acest caz Sokolul nostru devine un mic emițător, lucru pe care putem să testăm în felul următor : - acordăm două aparate pe același post de radio,și punem unul lîngă altul. Cele două aparate vor amuți. Al doilea lucru intereant este lipsa bobinei lungi de pe bara de ferită. La undele lungi se folosește bobina undei medii, plus o bobină cu miez pe placa de bază. Al treila lucru care m-a frapat, este existența condensatorului de 12 pF în baza ultimului tranzistor FI. Nu este condensator de neutrodinare cum am crezut prima dată, ci pentru o reacție pozitivă slabă, pentru a mări sensibilitatea receptorului. Cu un tranzistor cu beta mare, ar intra în acroșaj, sau ar trebui să scad valoarea lui. În ciuda acestor lucruri, sau tocmai de aceea, Sokolul este un aparat sensibil , selectiv și cu un sunet agreabil. Nu degeaba a avut popularitatea bine meritată.

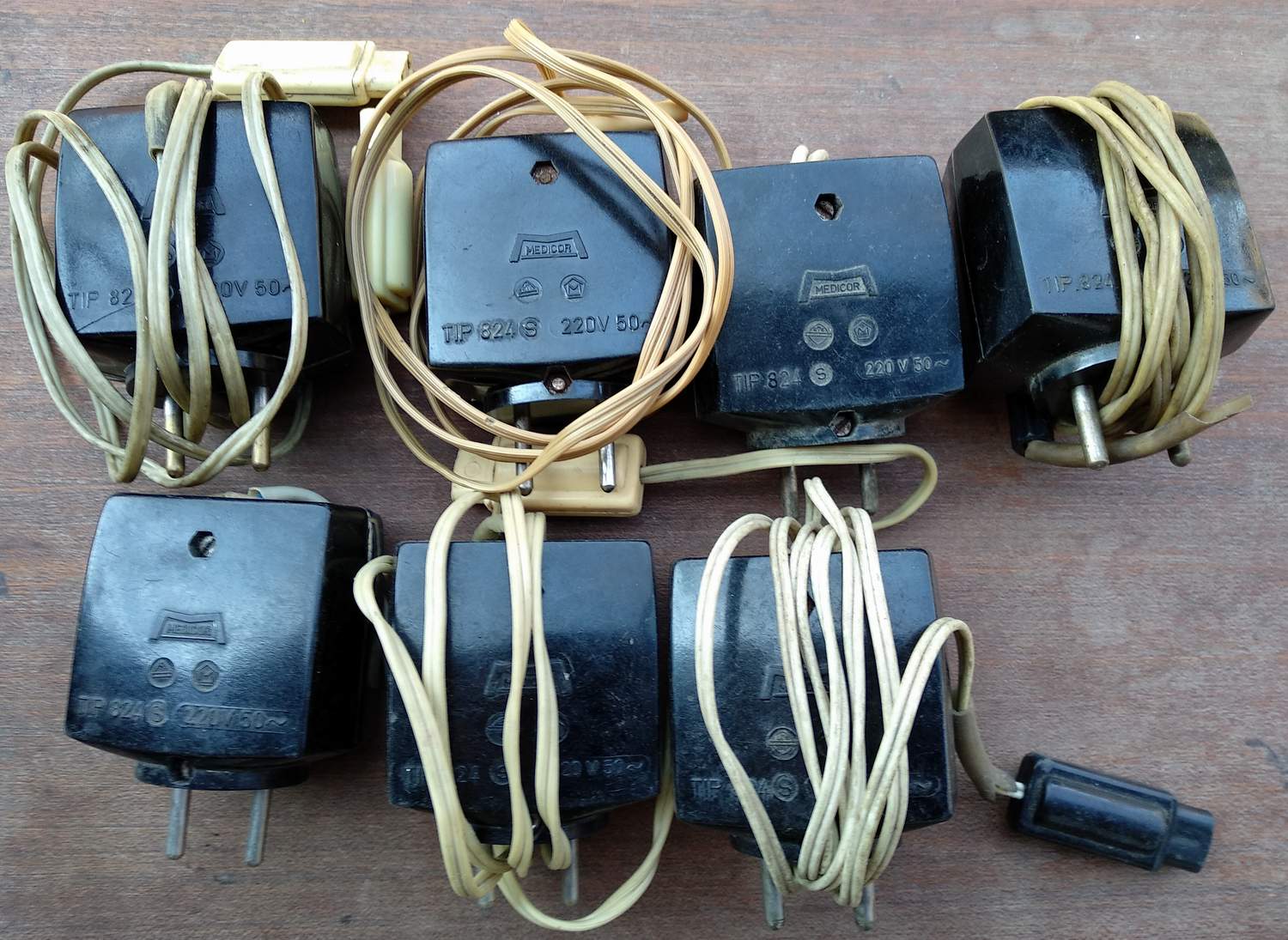

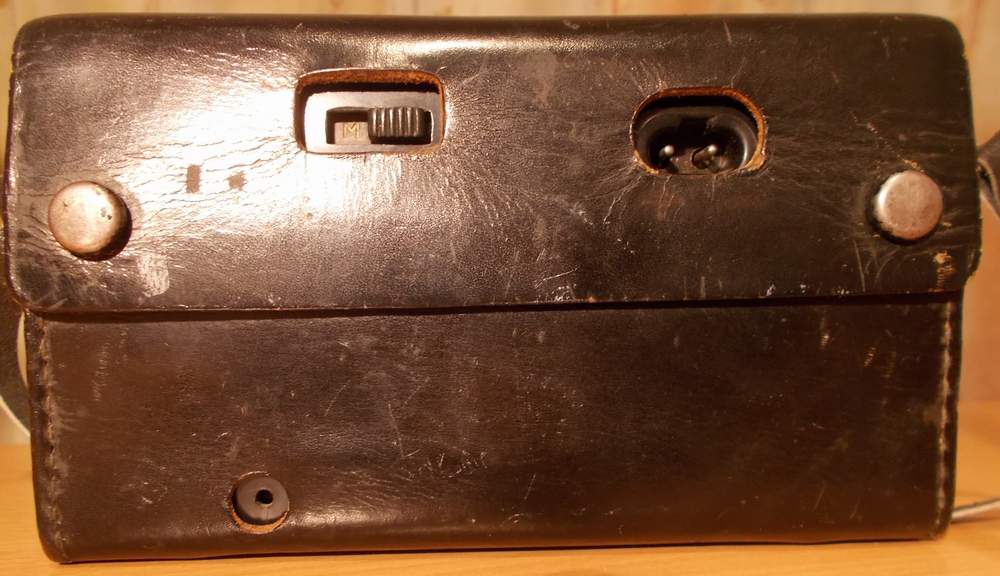

Am uitat să vă spun, că acest aparat a fost livrat cu acumulator , al cărei încărcător îl puteți vedea pe următoatea imagine .Ai crezut că am numai un singur încărcător ?

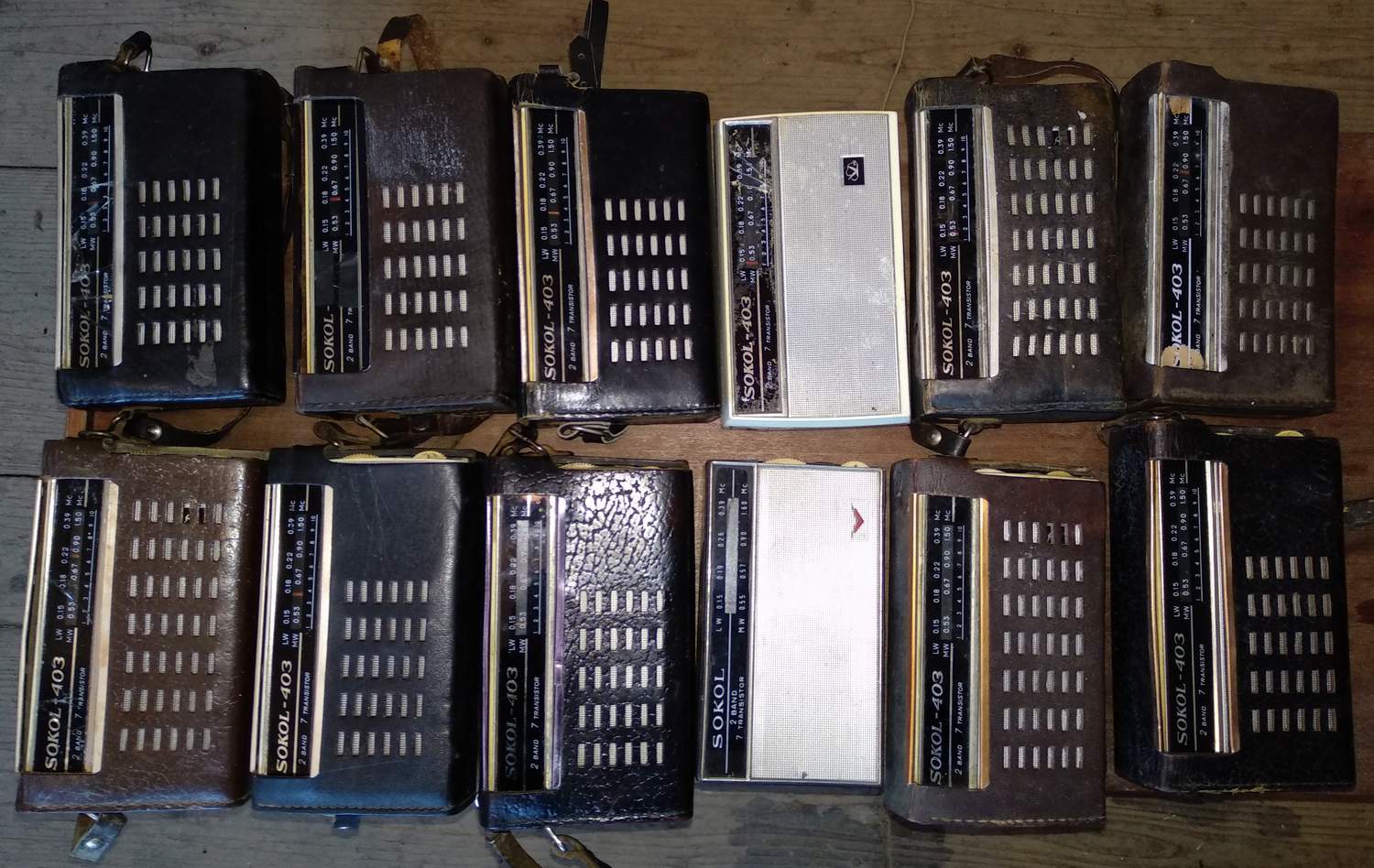

Ai crezut că am numai un singur Sokol ?

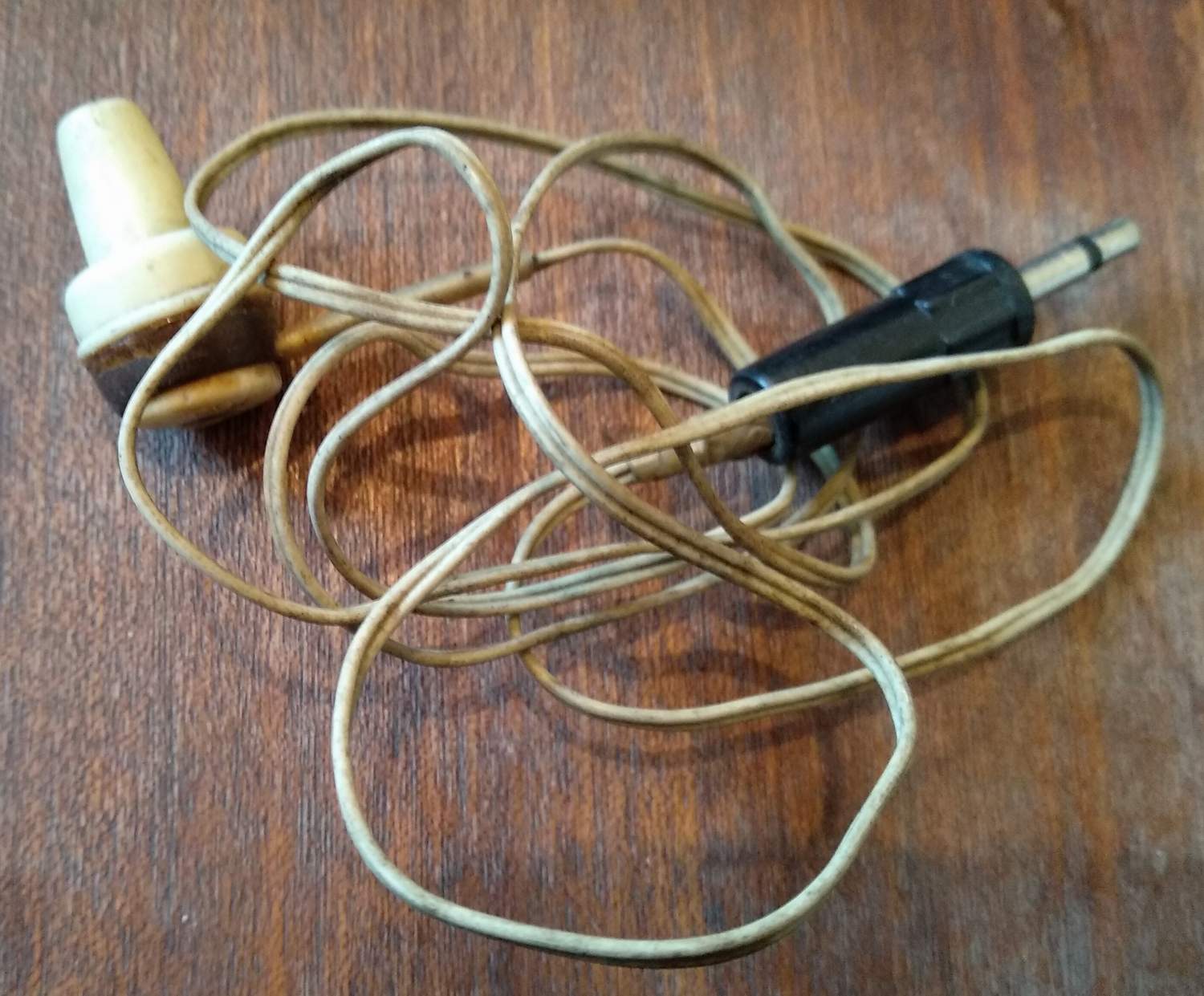

Știu , stiu...nu sunt sănătos la cap. Pe imaginea următoare vedeți casca , cu care era vîndută radioul:

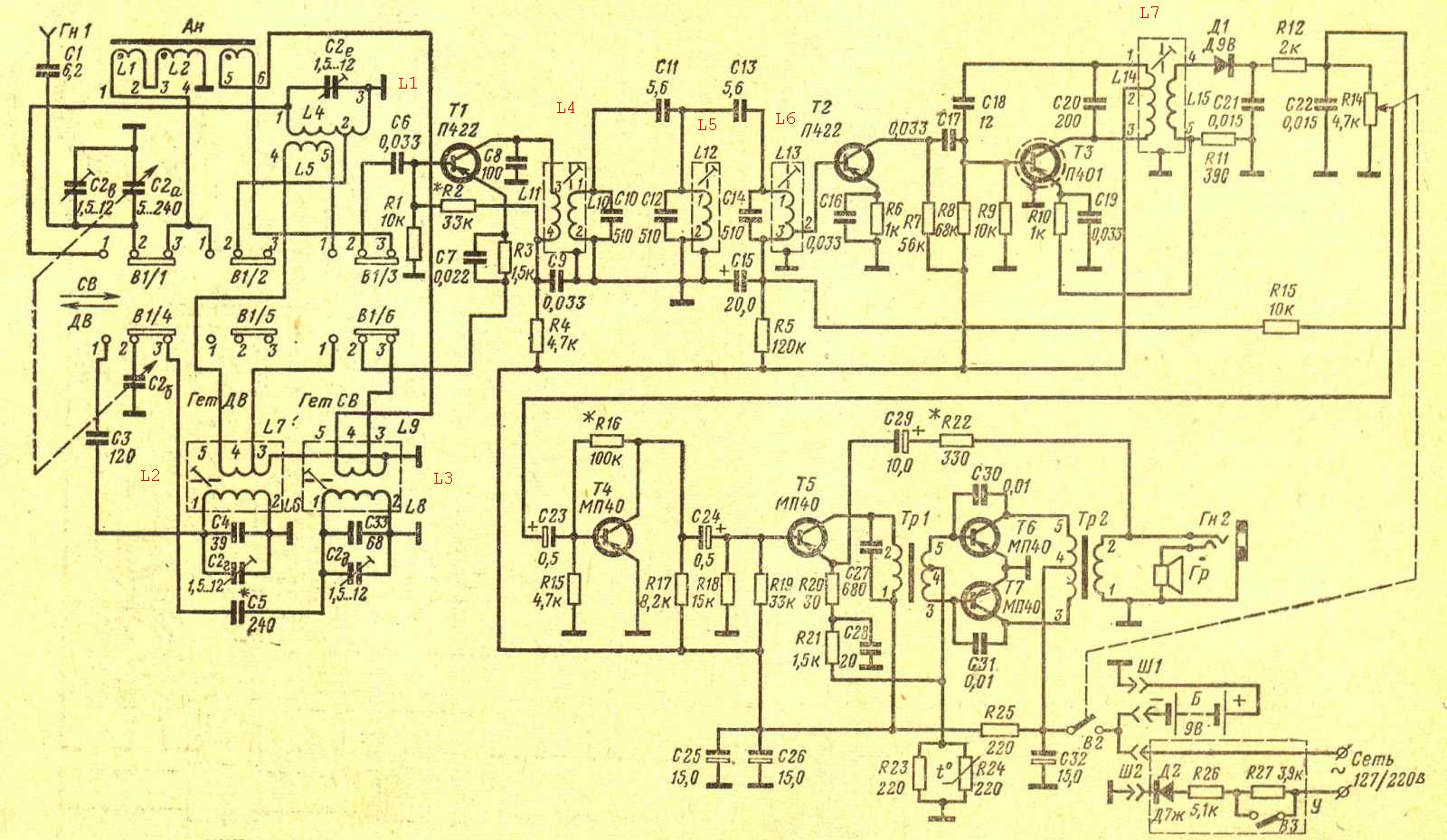

Și în final ,schema aparatului de radio:

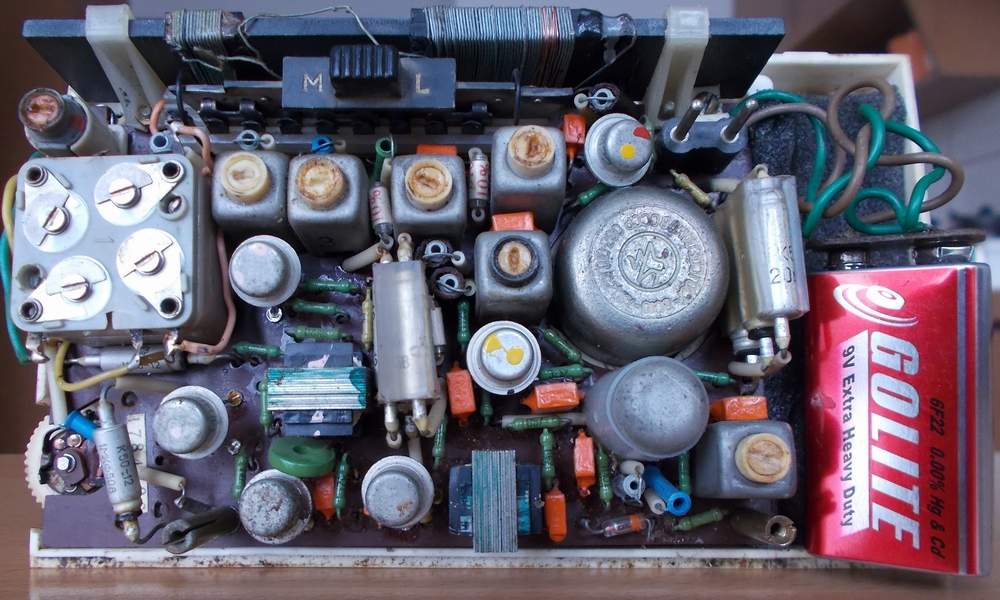

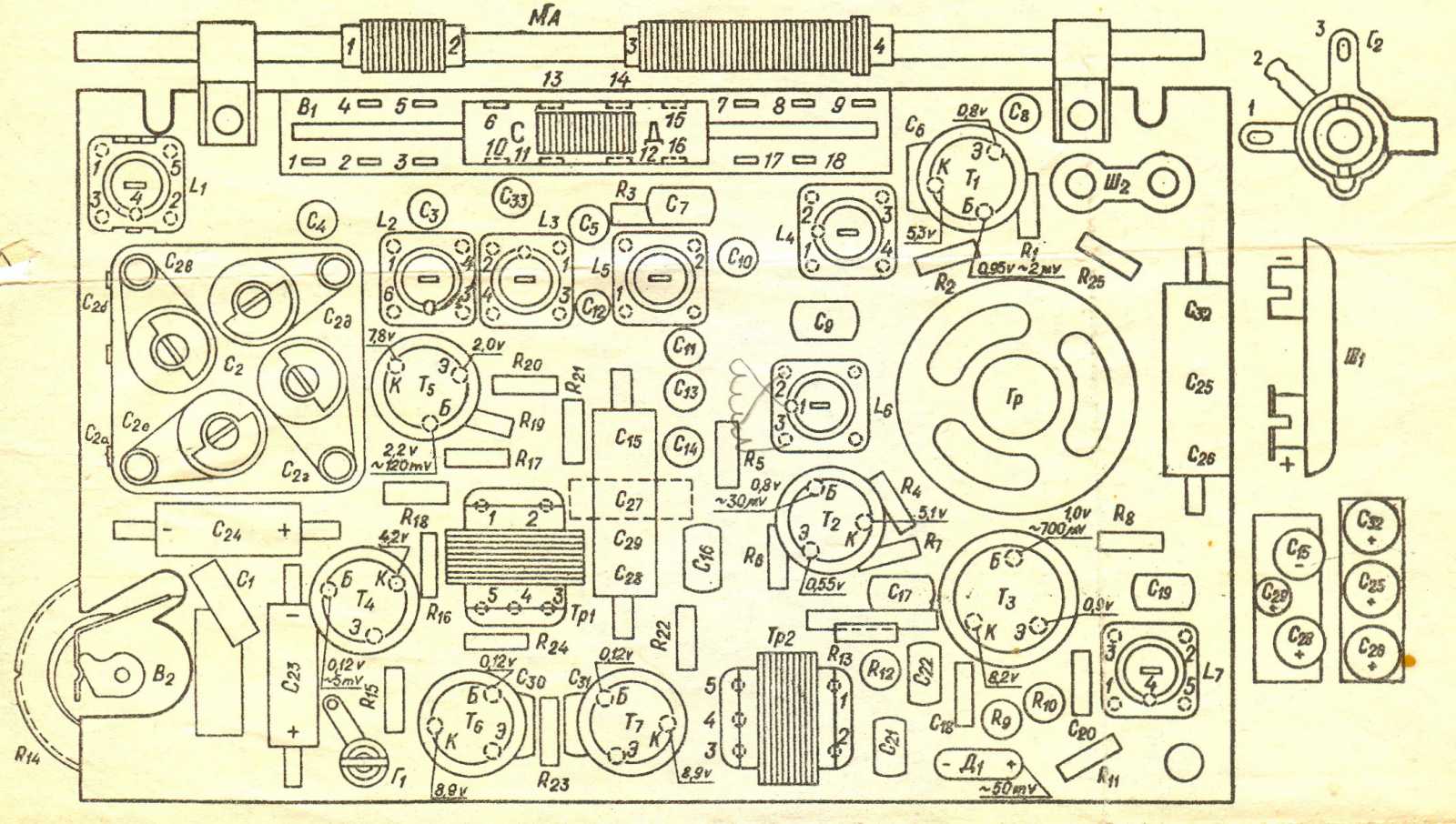

Placa de bază pe partea cu piese :
