A doua viață a aparatului CR223- 2021

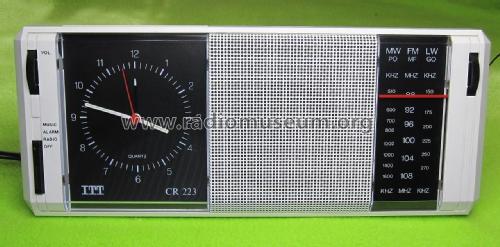

Pe talcioc am cumpărat acest aparat , care era vai de capul ei. Carcasa spartă , ceasul nu funcționa, și nici partea de radio nu a funcționat. Din păcate nu am făcut atunci poze despre el, pentru că nu am crezut o să-l utilizez la ceva . Dar google m-a ajutat. Cam așa a arătat, în anii lui de glorie:

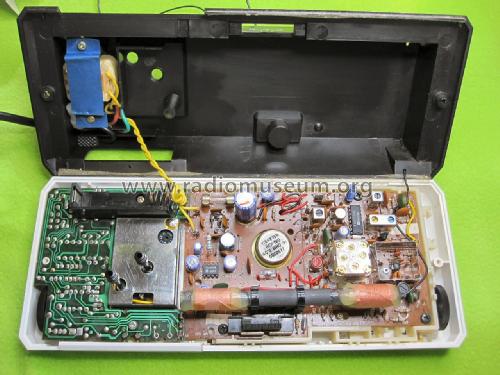

Așa arătau plăcile :

De ce am pierdut timpul cu acest aparat ? Pentru că circuitul integrat TDA1220 este unul foarte reușit, și pentru că partea FM are un tranzistor în postura de amplificare cu bază comună . Deci sensibilitatea și selectivitatea radioului este deosebit de bună .

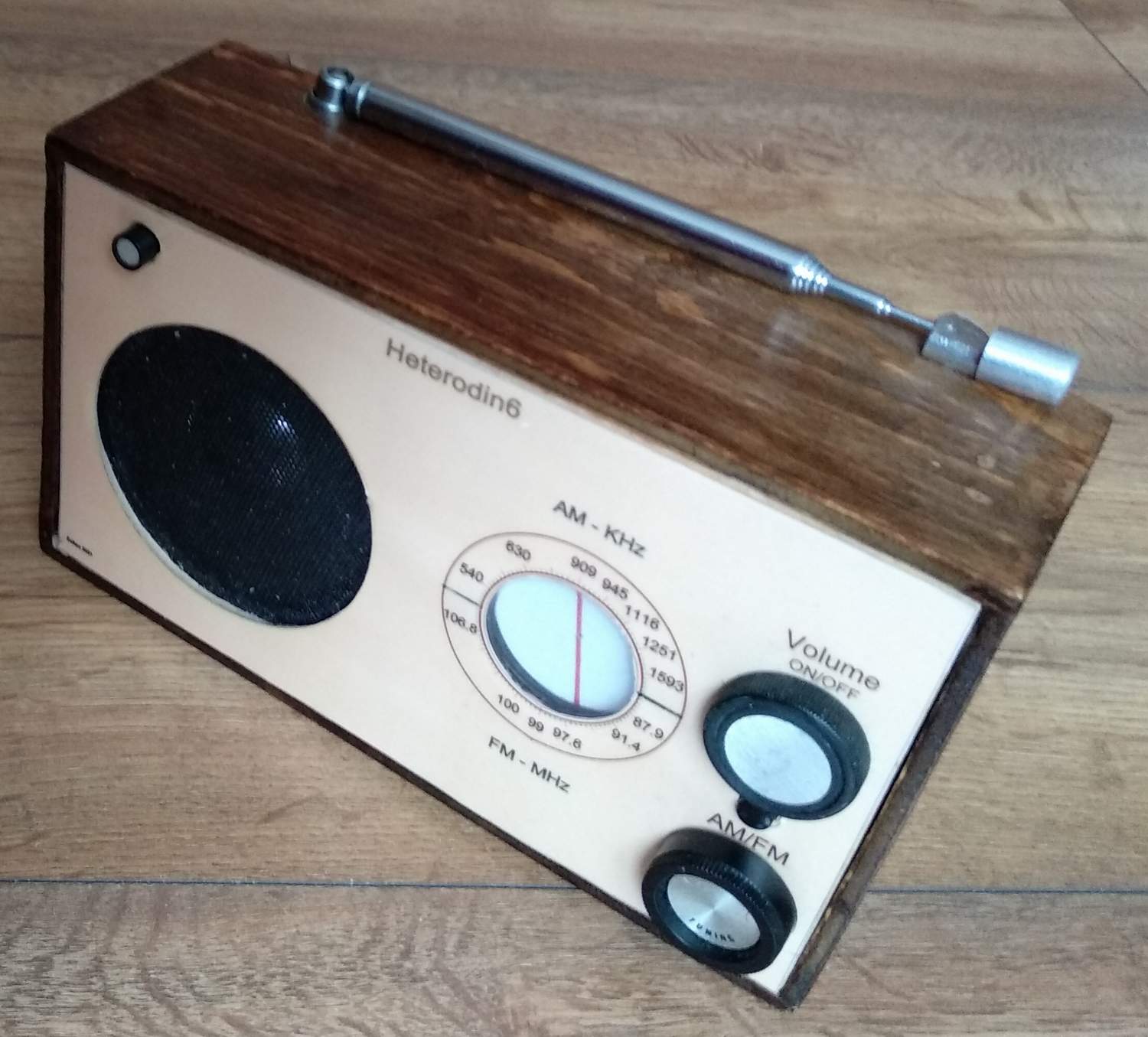

Privire 3D :

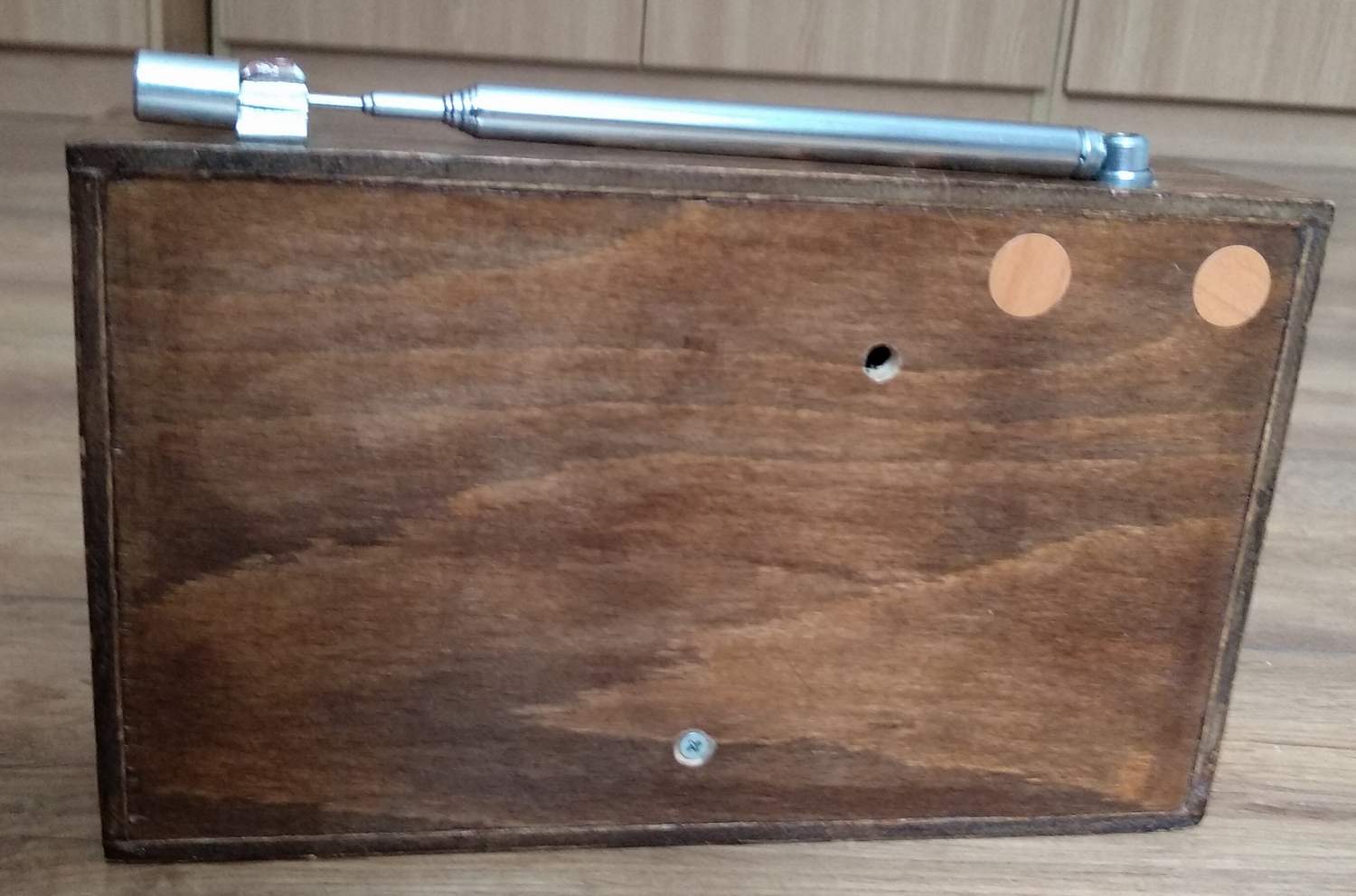

Nu l-am complicat prea mult. Are o mufă pentru încărcarea acumulatorului....și atît :

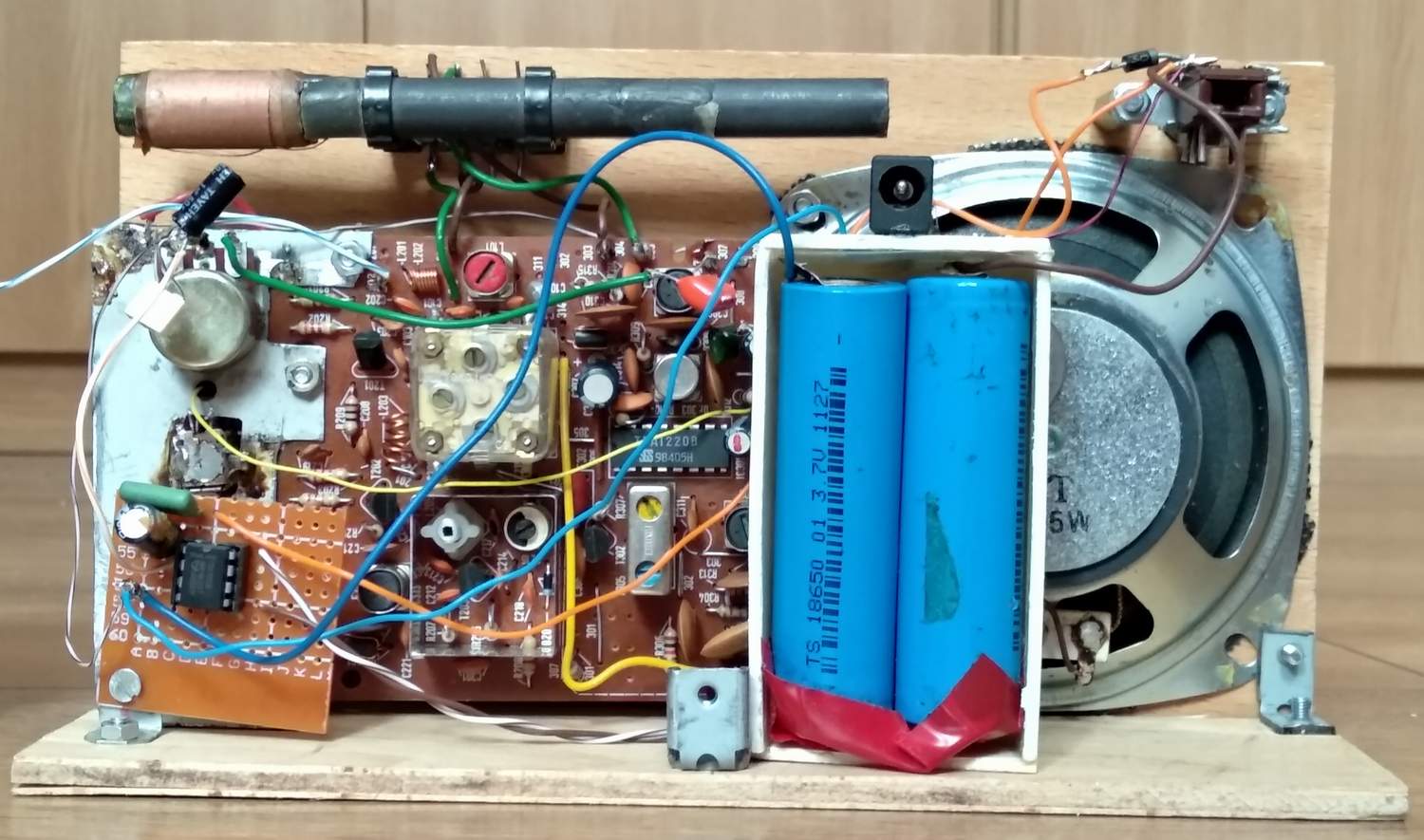

Finalul audio nu este o muncă prea frumoasă :

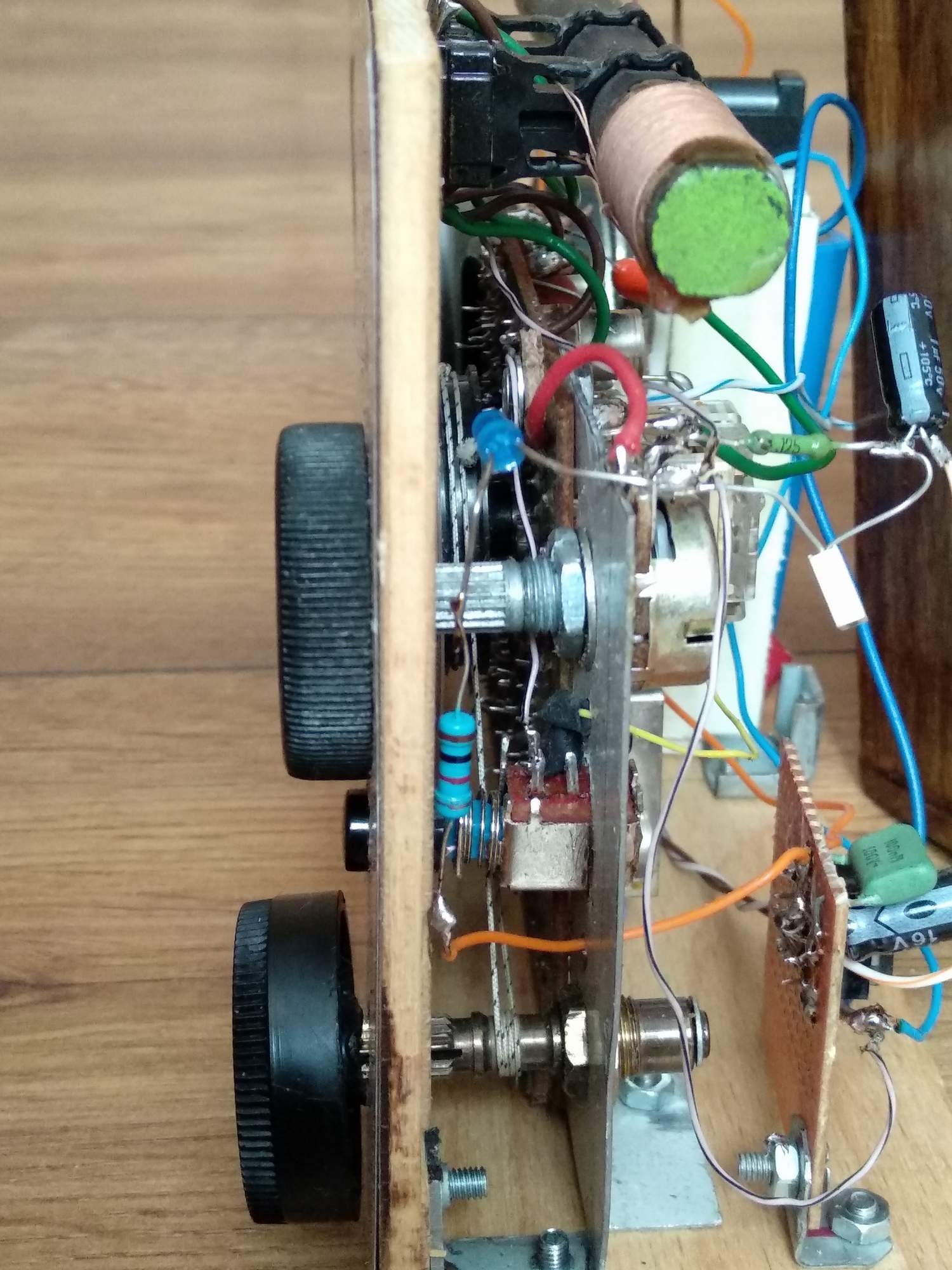

Aici cît de cît se vede cum am reușit să rezolv scala aparatului :

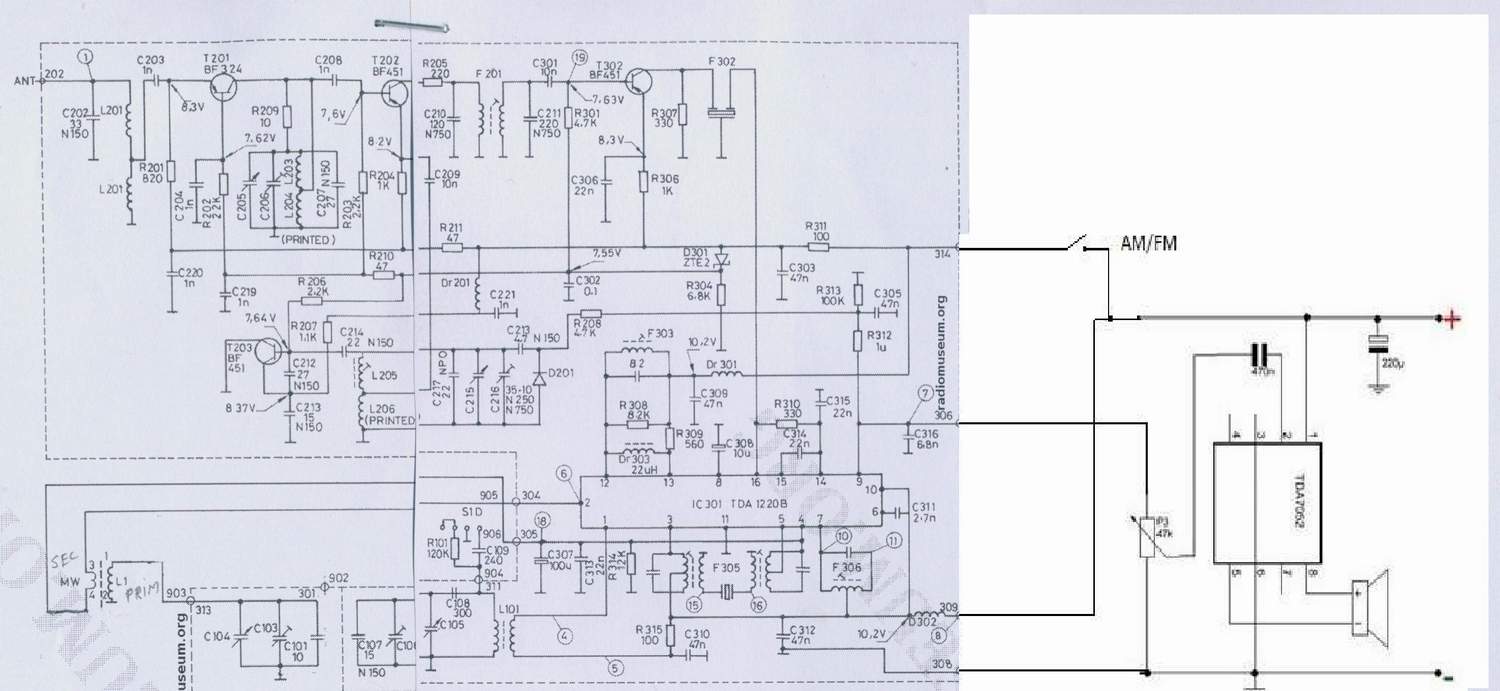

Și în final schema electrică :
