Radio FM - 2024

Acest aparat de radio FM este construit cu circuitul integrat CD2003 GP . Cerința mea de bază a fost ca reglarea să fie cu potențiometru , nu cu un condensator variabil. Am avut o sarcină relativ simplă, pentru că am folosit filtre de 10,7 MHz în loc de bobine. Am încercat mai multe tipuri de diode varicap, iar până la urmă am rămas la BB125, care are valoarea de 2 pF la 25 V și 12 pF la 3 V. Este adevărat că capacitatea lui minimă este mare, dar în schimb pot acoperi o gamă mai mare, pentru că și capacitatea maximă este mare. În această setare, bobina oscilatorului are 5 spire, iar bobina modulatorului are 4 spire. Bobinele au fost bobinate pe un burghiu de 5 mm. Trebuie sa te joci putin cu condensatoarele care sunt in paralel cu bobinele. La mine a ieșit perfect cu valoarea de 5pF.

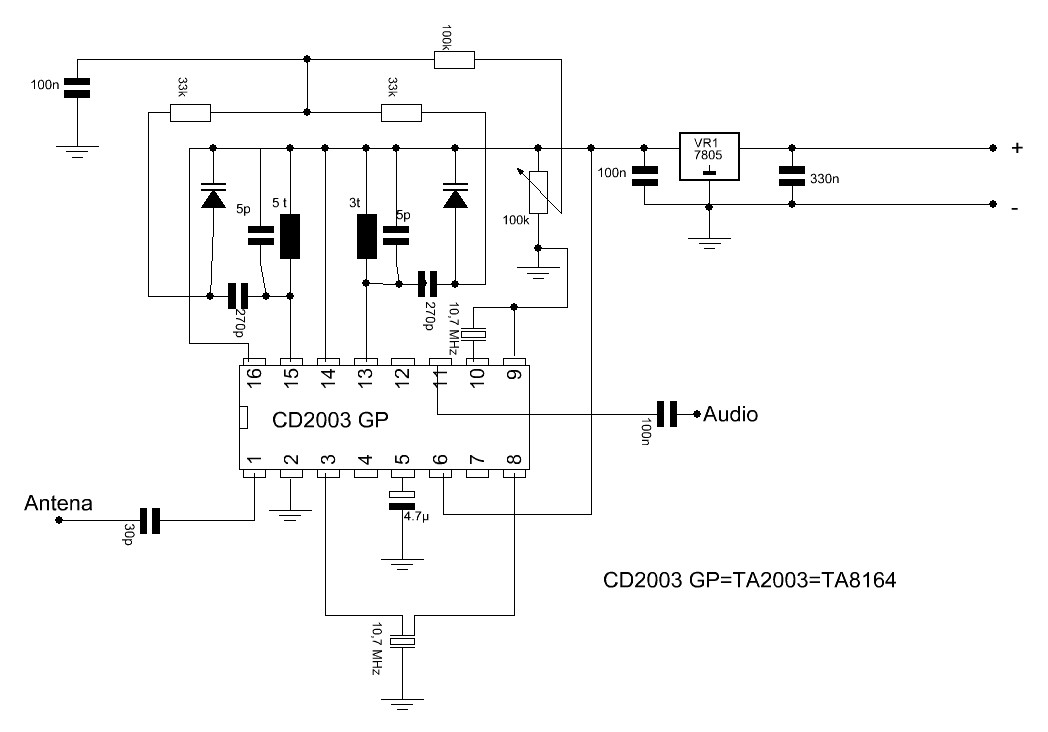

Aceasta este schema de principiu ,pe care am construit-o. Nu funcționează minunat, dar este potrivit pentru stațiiile locale. Am planificat și un filtru de intrare, dar încă nu a fost făcut.

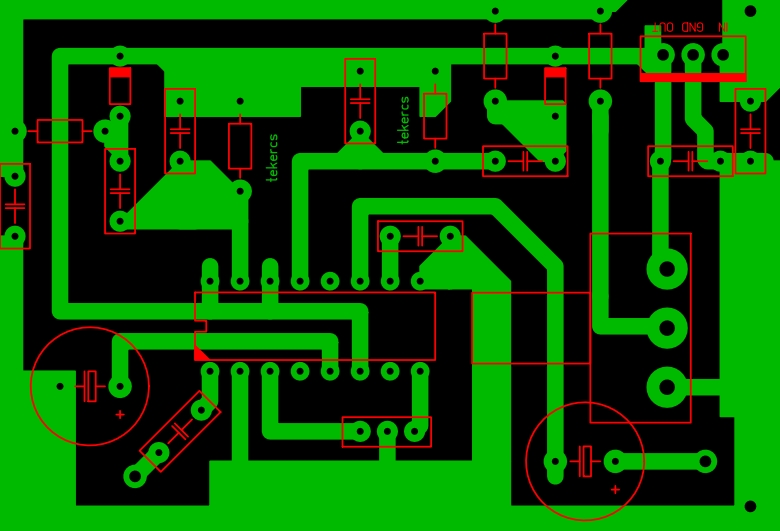

Și iată placajul imprimat, dacă vrea cineva să-l construiască :

Gurile rele spun că schema funcționează mai bine cu TA8164, care este compatibil 100%, dar nu am încercat.
