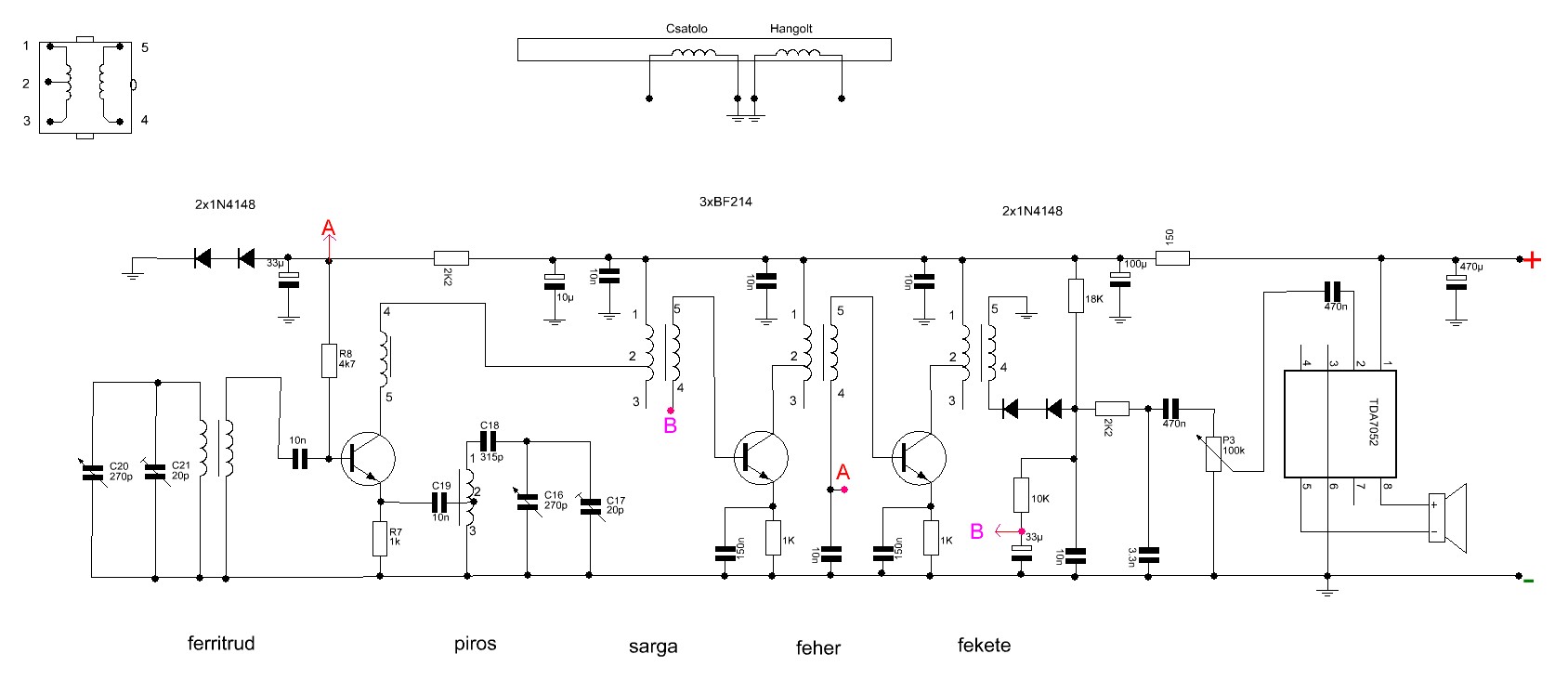

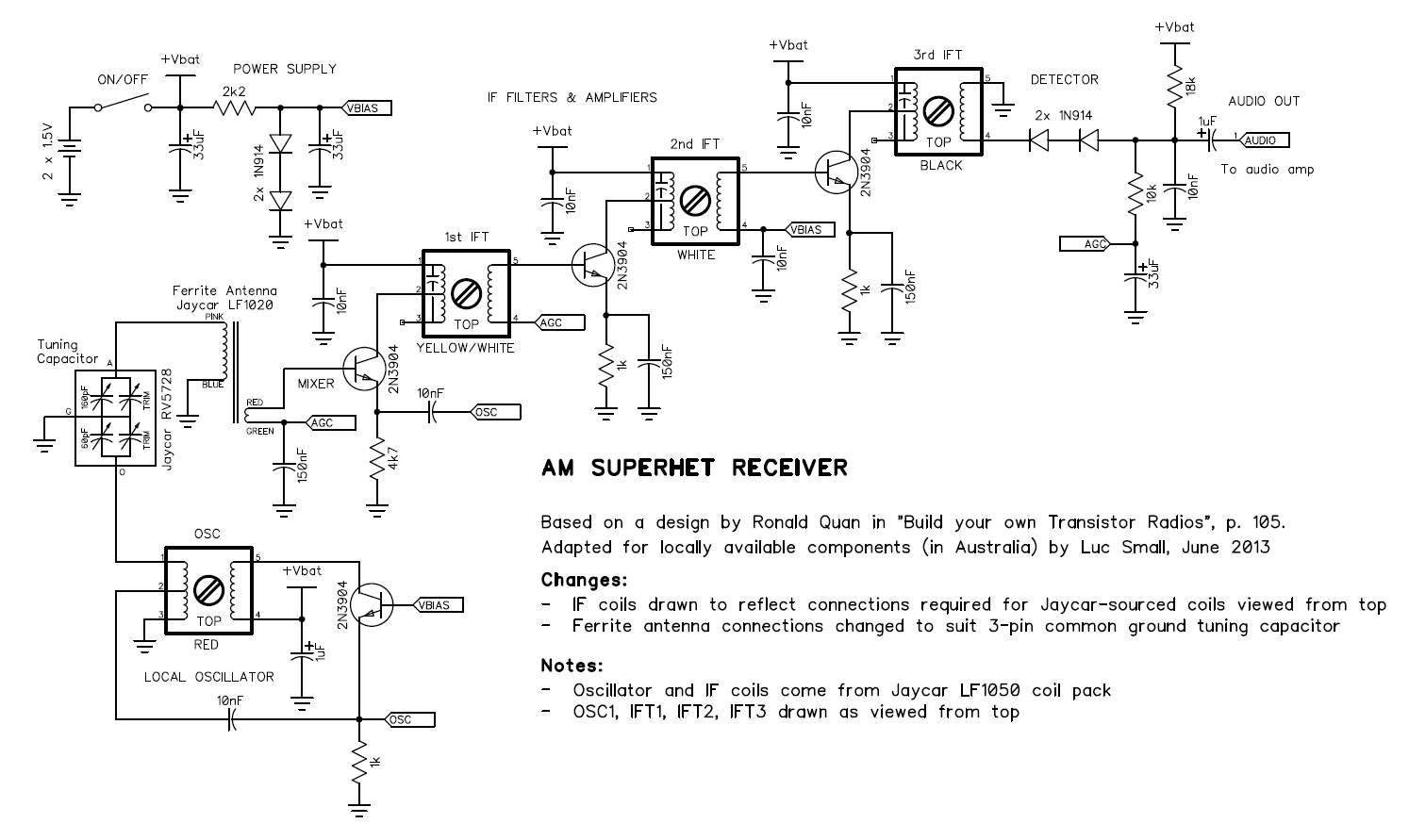

Aparatul de radio pe care vi-l prezint acum , s-a născut după inspirația acestei scheme :

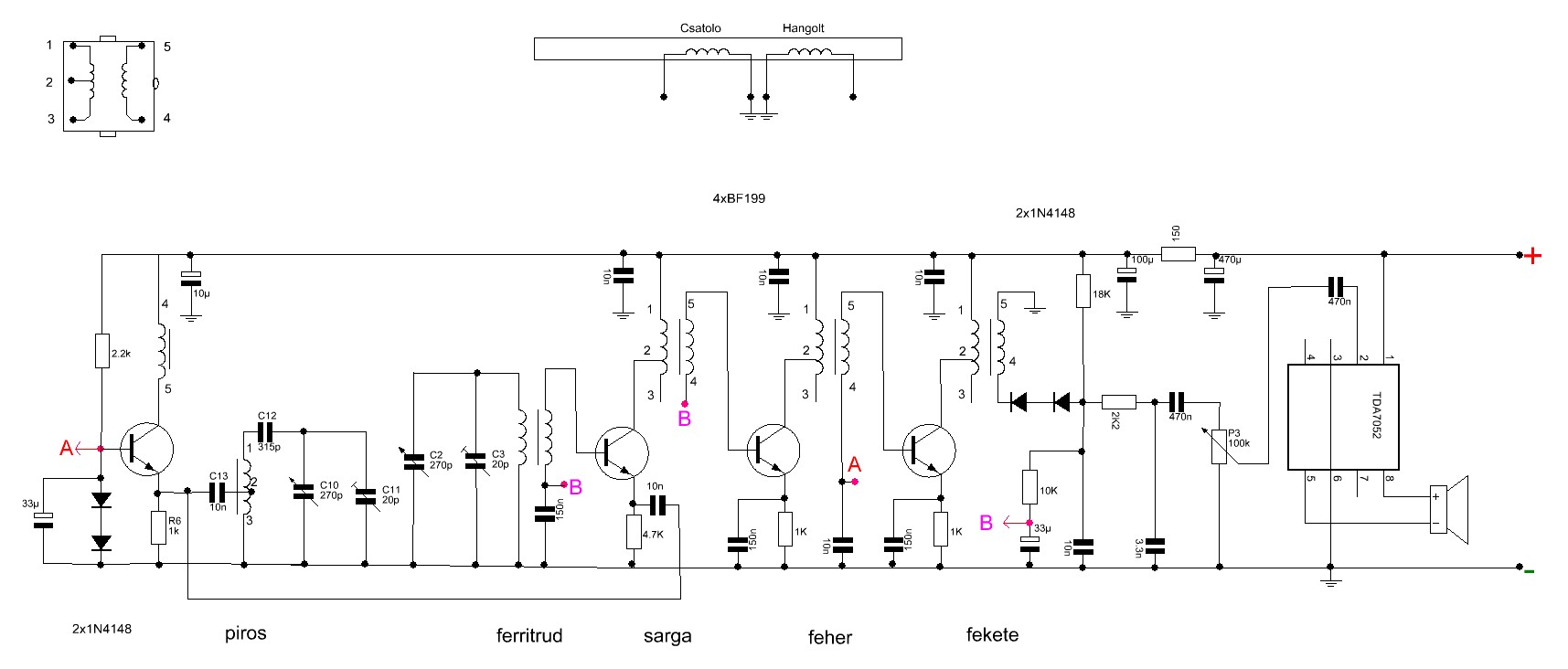

Redesenată, ca să fie mai practic , schema arată în felul următor :

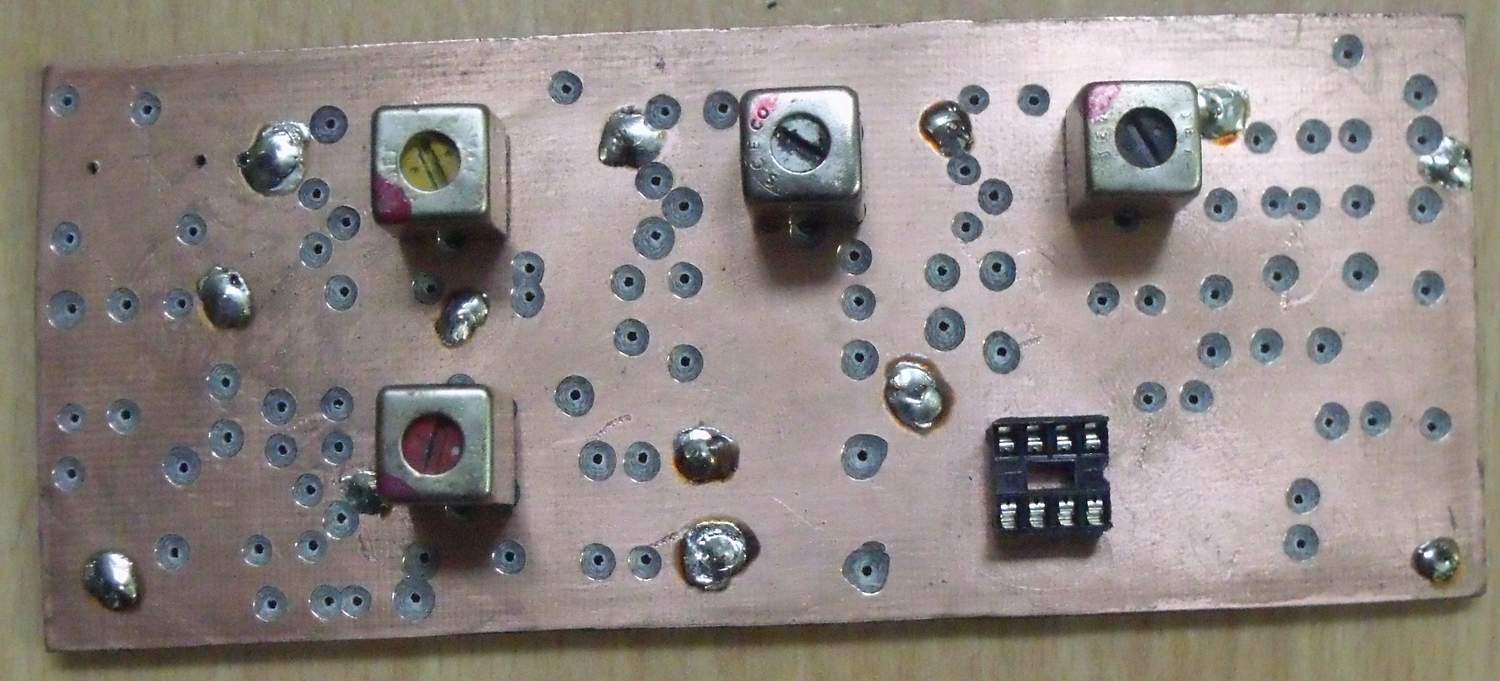

Am uitat să fotografiez cablajul gol-goluț....dar uite cum arată numai cu transformatoarele FI :

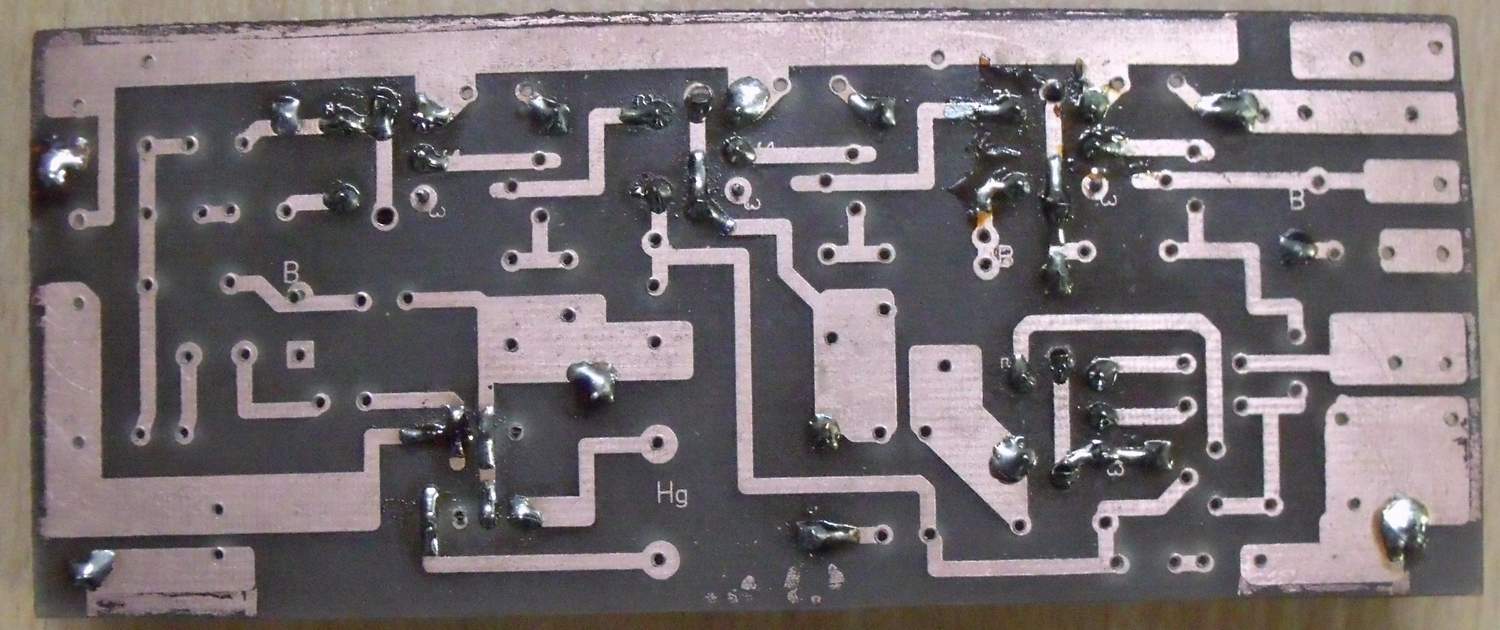

Da, ați văzut bine, am făcut un cablaj pe ambele fețe . Fața dinspre piese este numai masa. Recunosc, că este prea de tot pe undele medii , vreau să merg la sigur . Așa arată dinspre partea de cablaj :
Așa arată cablajul populat :

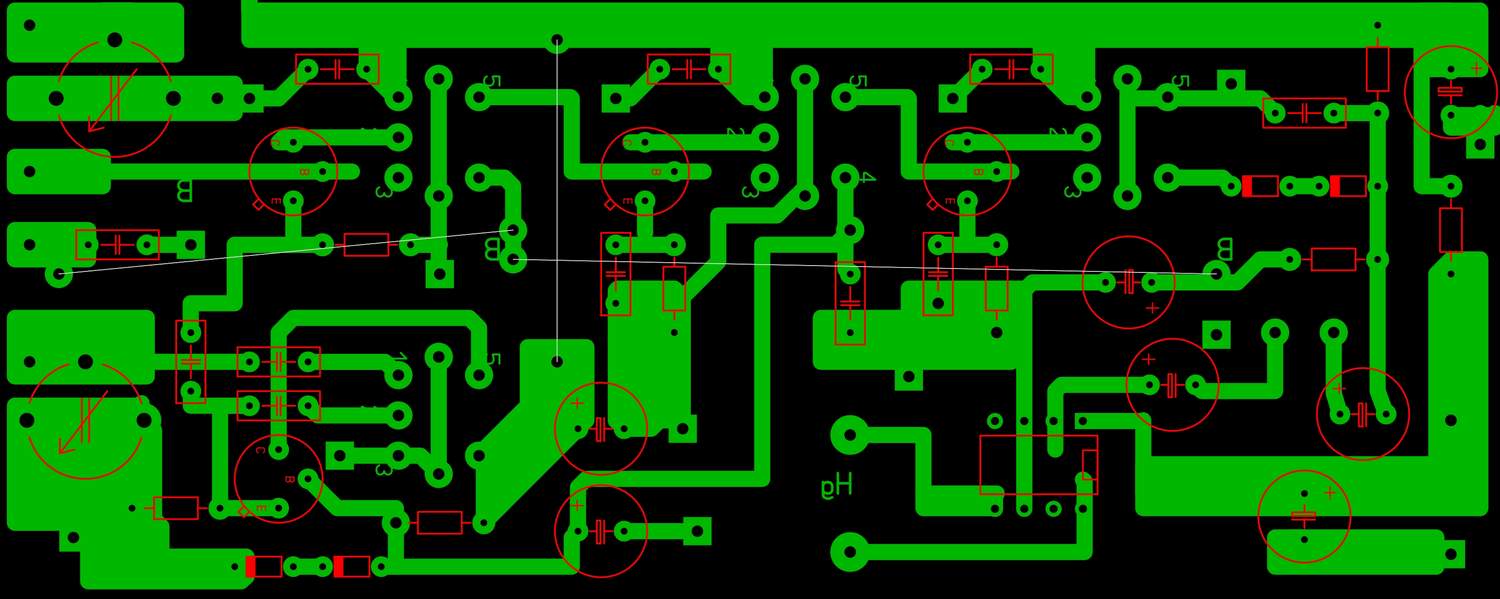

Așa arată cablajul imprimat , pe care l-am realizat în Sprint Layout :
Nu sunt mulțumit deloc cu funționarea lui. Degeaba cablaj cu ambele fețe, totuși etajul Fi intră în oscilație. Trebuia să scad nivelul de amplificare....dar atunci scade și sensibilitatea lui. Cum ați văzut, etajul amestec este de tip aditiv , m-am gîndit să-l fac autooscilant....că așa se simplifică montajul....în felul următor:
Nu a devenit nici mai bun , nici mai rău . Nici etajul RAA nu funționează corect. Am schimbat dioda, am pus diodă punctiformă ,l-am polarizat altfel....așa cum îi place...nu a devenit mai bun. La posturile cu "putere normală" funcționează bine, dar la cele mici are un zgomot de fond mare,nu are sensibilitate suficientă, iar la posturile puternice funcționează cu distorsiuni, care provin din etajul FI , nu de la audio. Pur și simplu nu mai am idei. Nu știu ce nu am făcut bine, nu am proiectat bine cablajul...nu mai știu... mă dau bătut. Cînd revin din apatie , încerc o altă schemă.
