Radioreceptor superheterodină, construit de mine în - 2019

După ce am ieșit din letargie , din cauza nereușitei la receptorului anterior , m-a copleșit ideea de a folosi condensator variabil classic ,cu dielectric aer. Aceste condensatoare totdeauna au avut un efect magic asupra mea. Dar de unde să fac rost de unul cu dimensiuni acceptabile ? Rezolvarea dilemei : am cumpărat de pe OLX un radio receptor defect Monika . Dacă tot l-am desființat ,am scos și bobina oscilatoare, și cea modulatoare cu bara de ferită cu tot. Deși bobina modulatoare o să rebobinez ...cu timpul...cu sîrma lițată , pentru a mări factorul de calitate. M-am gîndit că va fi o construcție modulară , ca să pot schimba lejer modulele care nu au ieșit cum trebuie . Și aici în primul rînd m-am gîndit la etajul de amplificare intermediară (FI), care data trecută m-a pus la pămînt. Am terminat oscilatorul/mixerul pe o placă separată ,și m-am gîndit s-o probez , cu etajul FI din receptorul anterior. Firește polarizarea tranzistoarelor l-am modificat, pentru că cel vechi funcționa la 3V , și am vrut ca noul receptor să funționeze la 6 V. De ce ? Ca să am o putere audio mai mare . După modificările necesare am legat cele două module, și ce să vezi , funționează excelent . Mai jos vedeți schema reușitei :

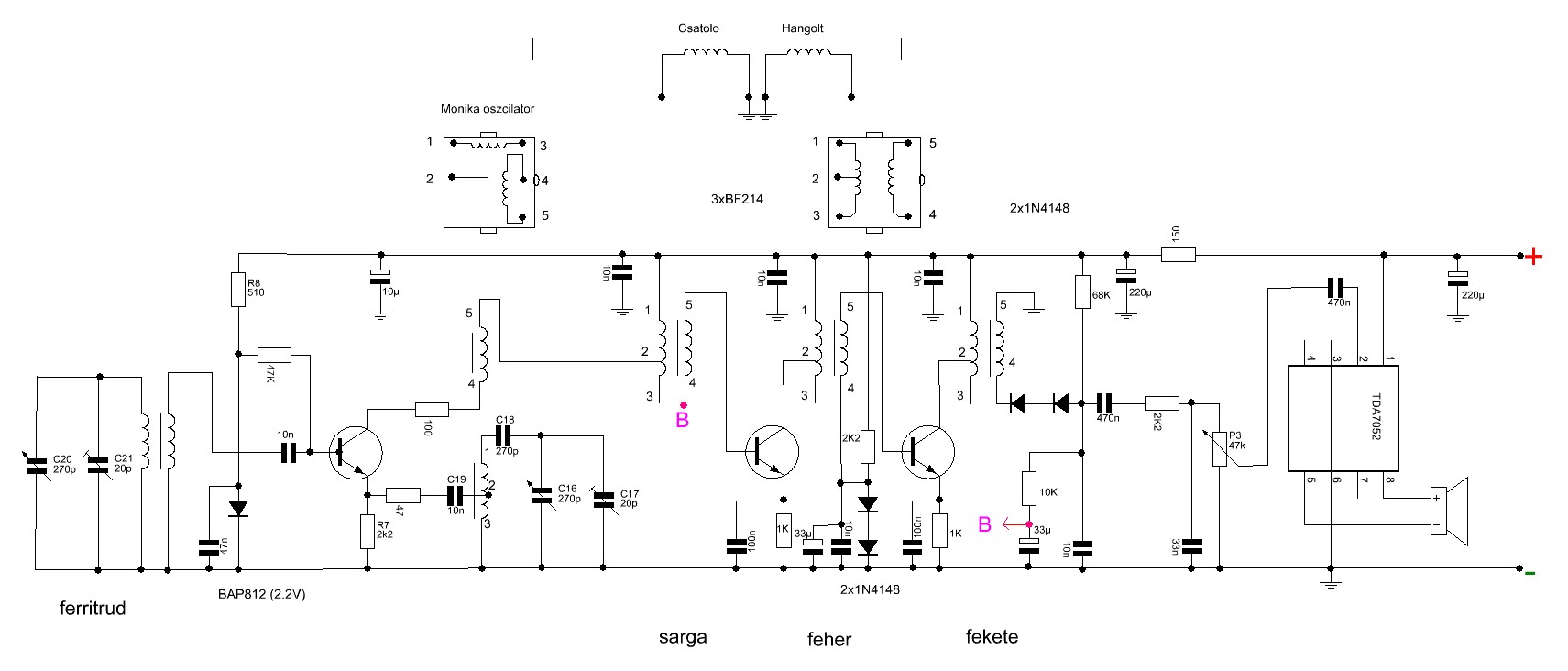

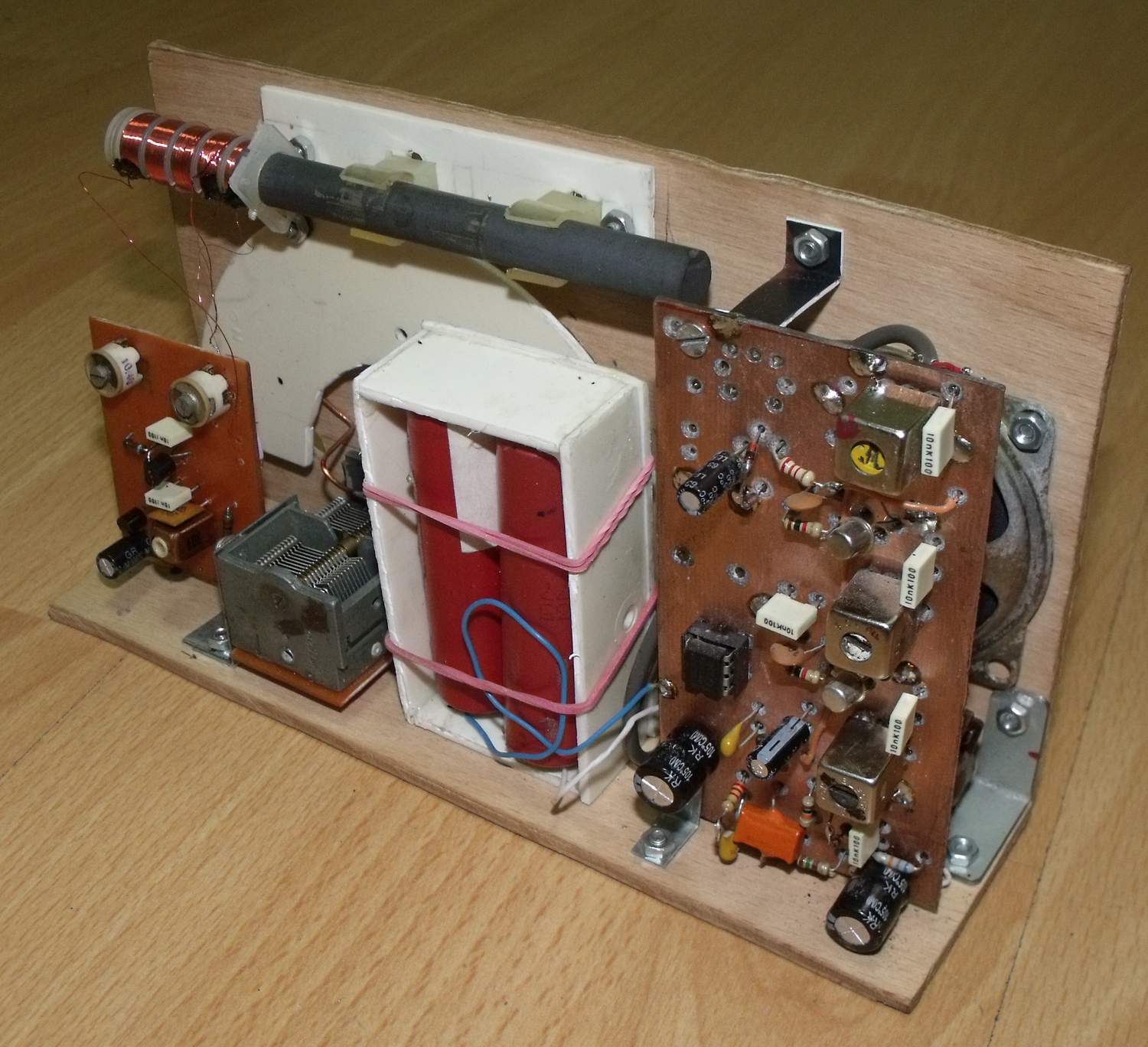

Model construit pe PAL :

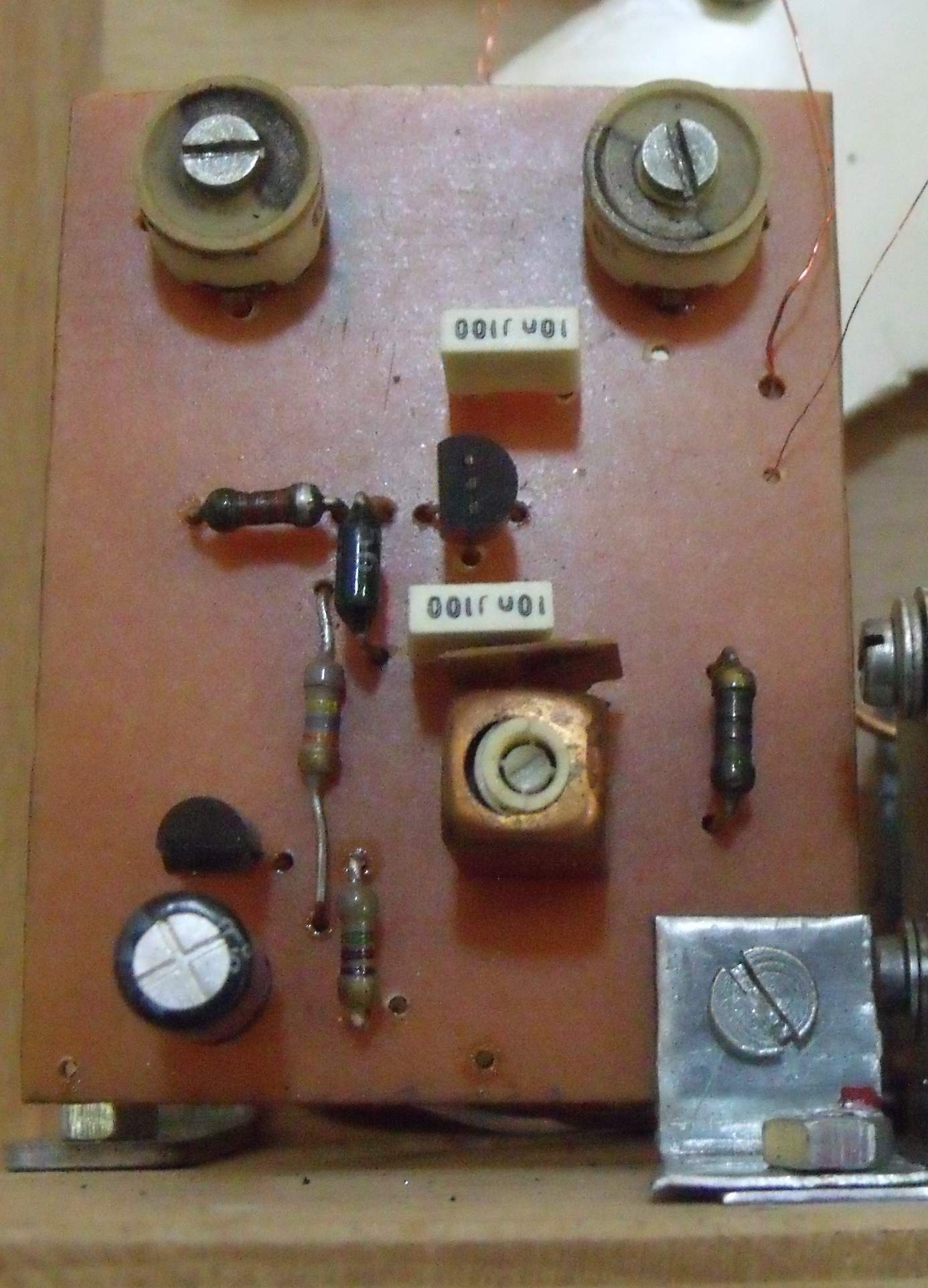

Placa separată cu oscilator/mixer :

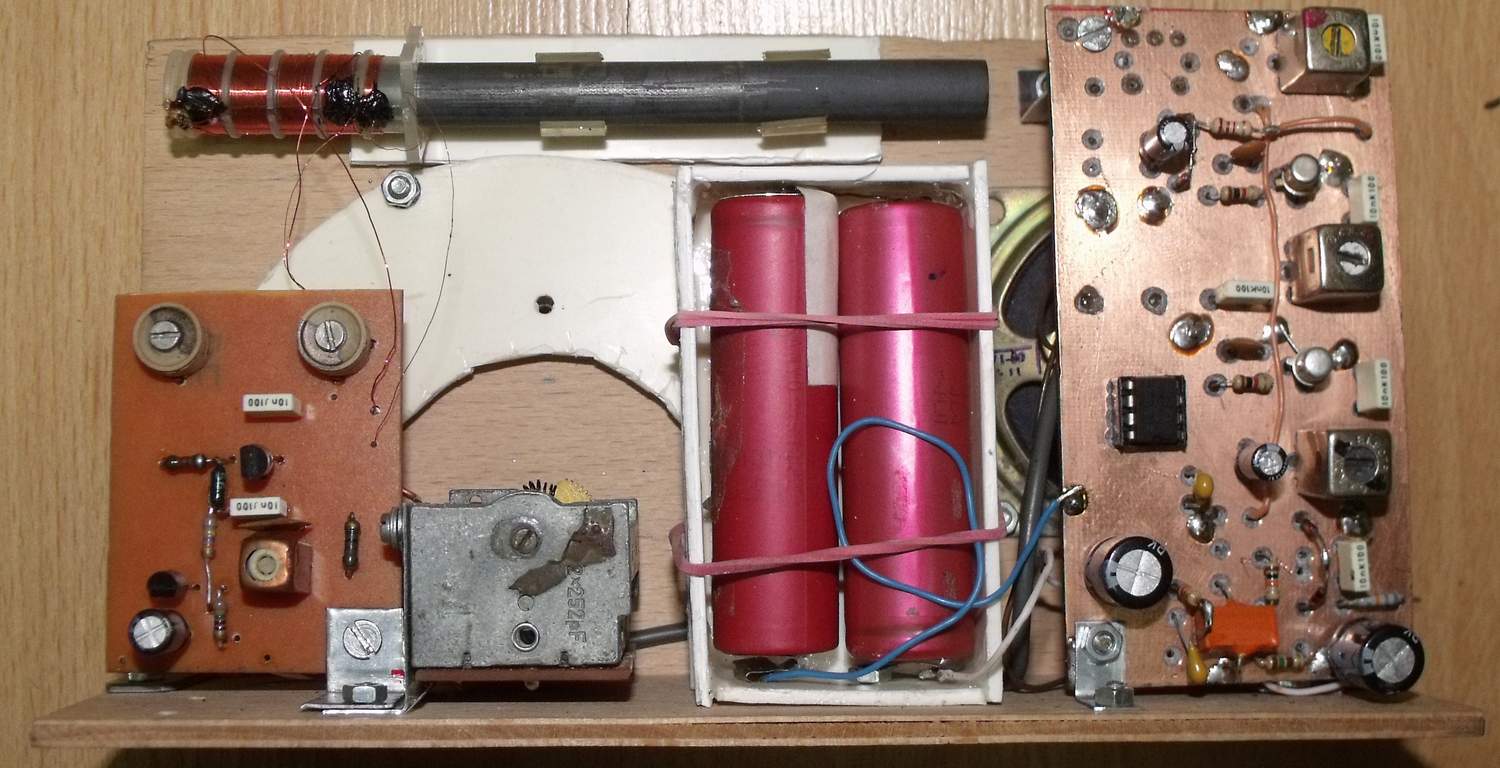

Prim plan cu cele două module :

În speranța că nu voi fi foarte leneș , acest receptor va fi dotat cu o cutie frumos vopsit , dat cu lac...etc...iarăși visez cu ochi deschiși :-) . În cazul în care totuși se va întîmpla acest lucru , voi documenta cu fotografii .
