A venit noul an, dar nu m-am putut stăpîni și am construit un alt aparat de radio:

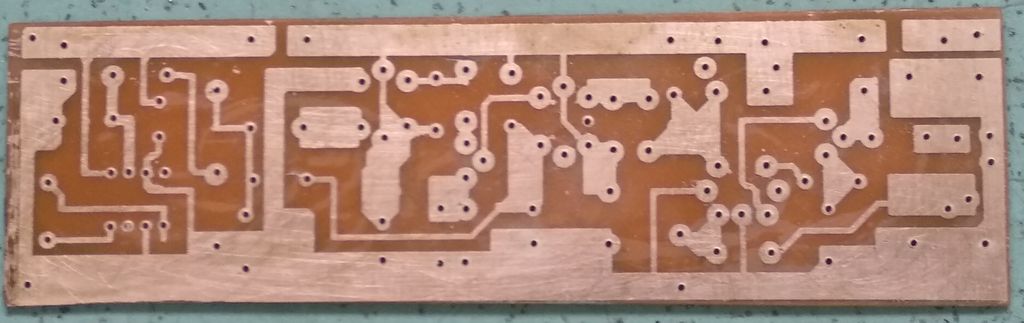

Aici a început distracția:

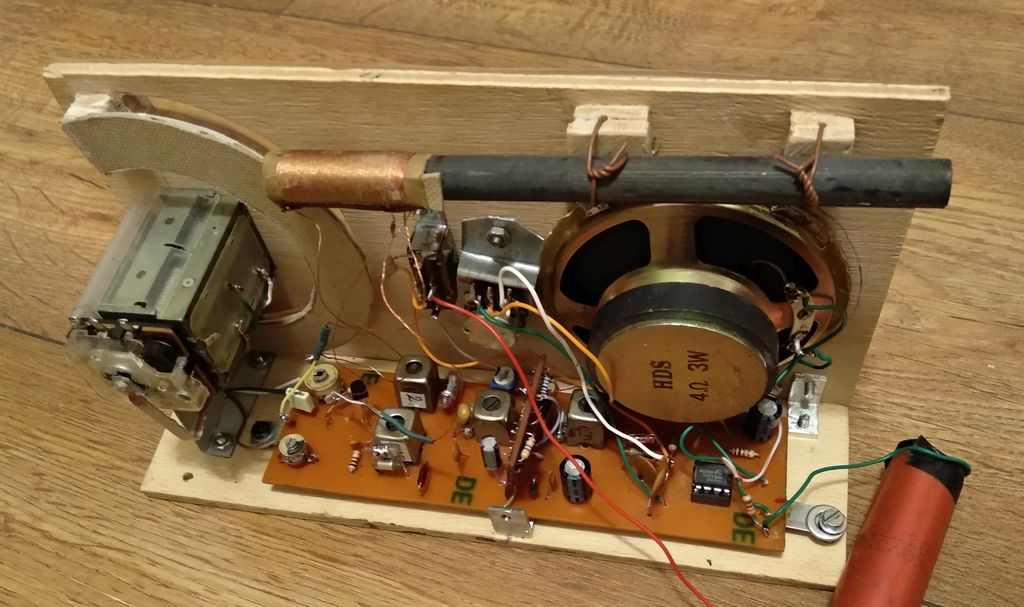

Inițial am construit doar cu un singur etaj de FI, dar mai târziu m-am răzgândit și am adăugat încă un tranzistor:

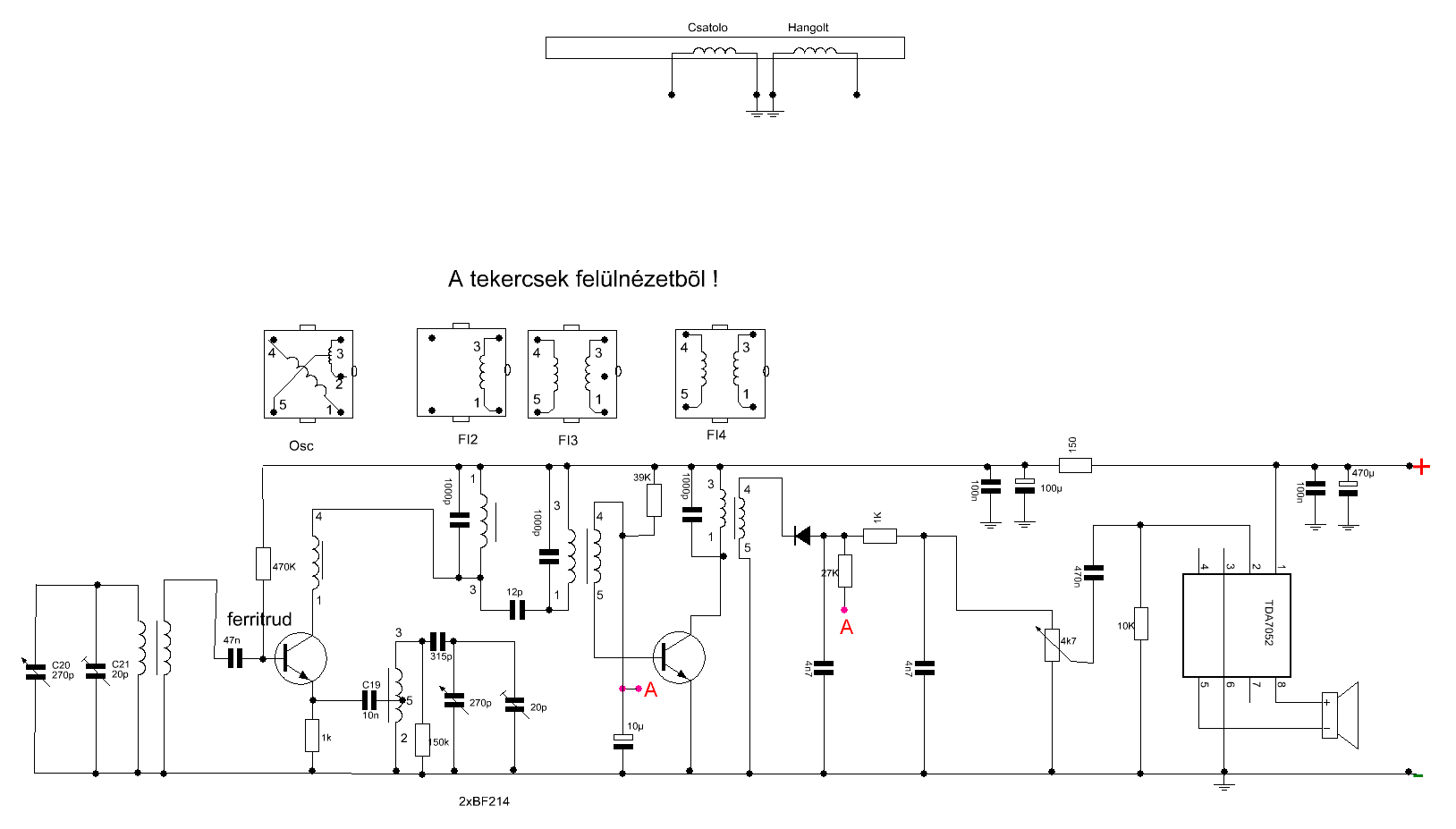

Pe poza de mai jos se vede ,inițial cum am vrut să construiesc acest aparat :

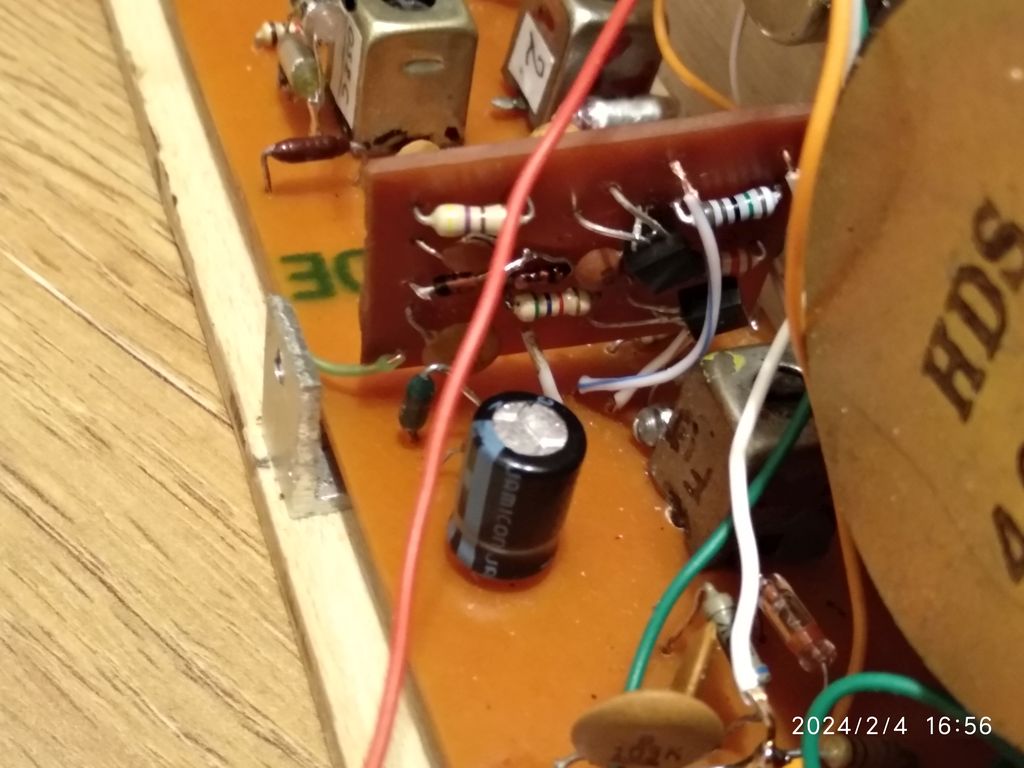

A fucționat ireproșabil , dar nu m-a lăsat gîndul să văd ce ajută un tranzistor în plus la etajul de FI. Nu am vrut să fac un cablaj imprimat nou, așa că am instalat al doilea etaj de FI pe un panou mic:

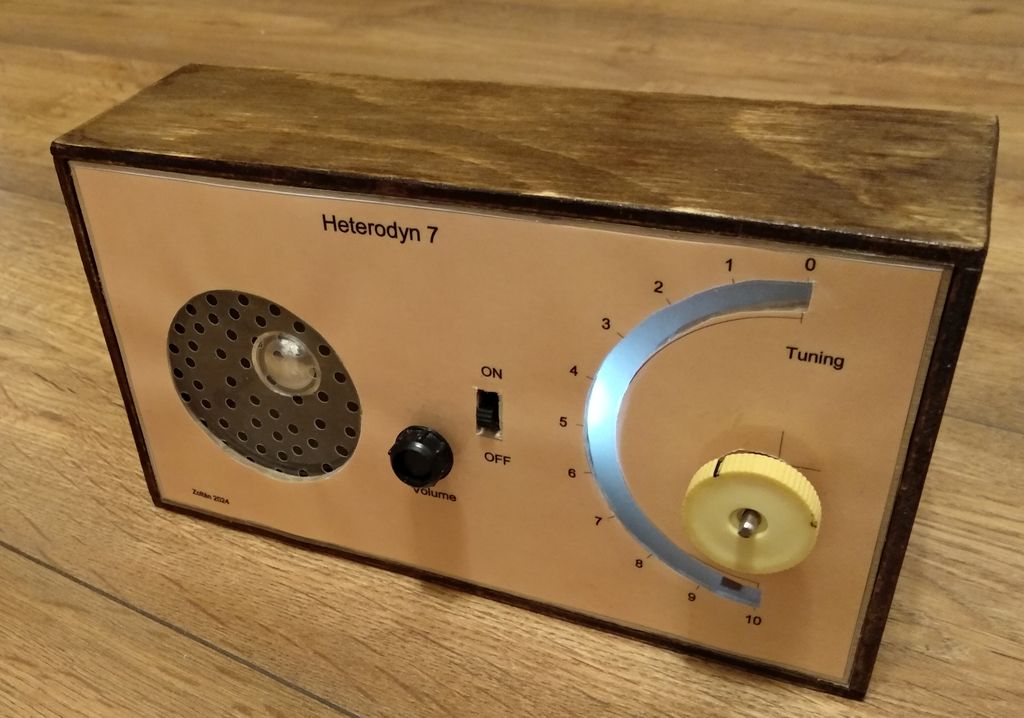

S-a dovedit a fi un radio excelent. După cum puteți vedea, am folosit chiar și iluminare de scală, folosind un LED:

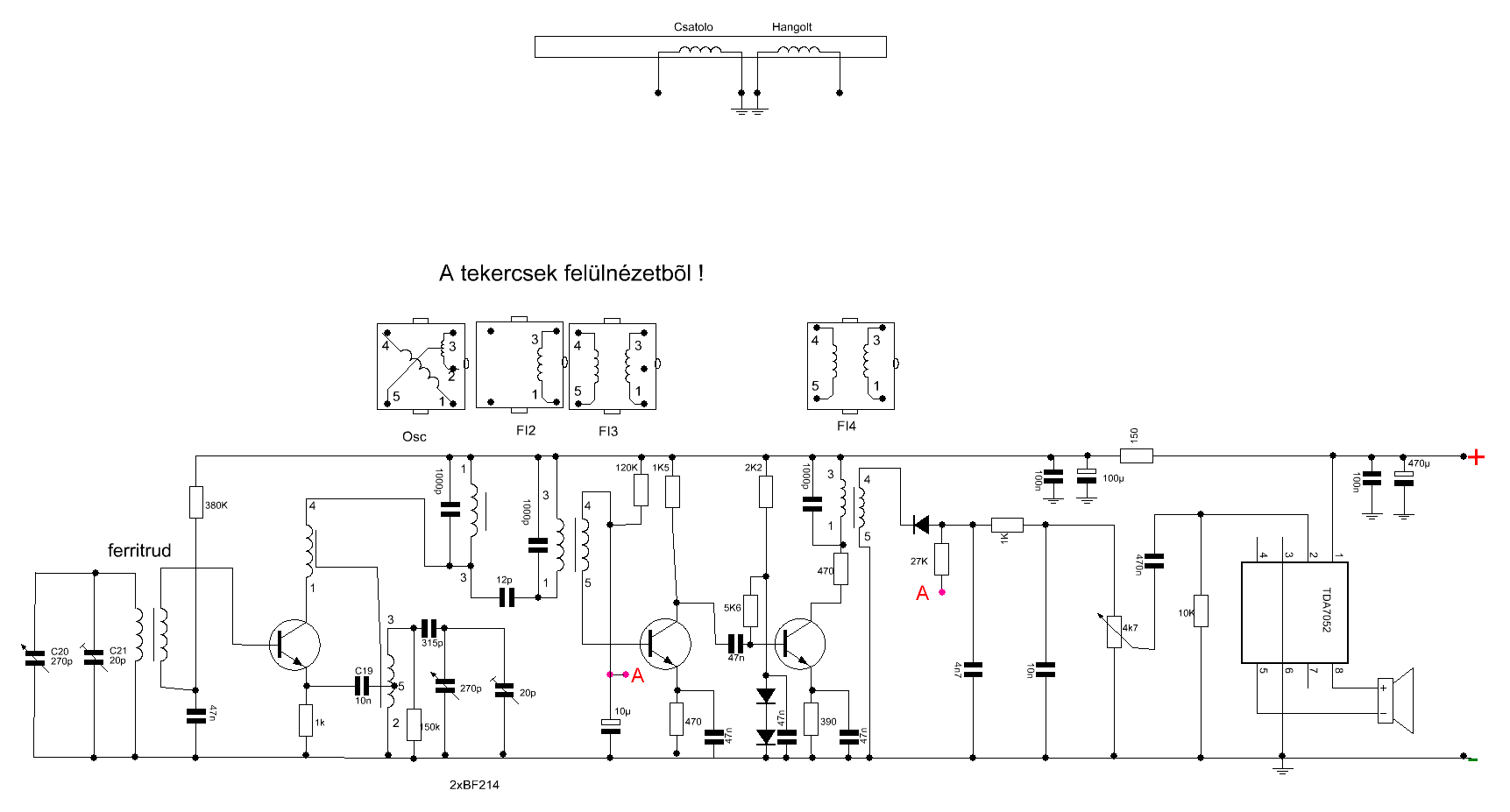

Dacă cineva dorește să o construiască, iată schema de principiu:
Toate bobinele provin de la radioul Cosmos , dar poate fi folosit orice set de bobine. Am folosit o tensiune stabilă pentru a polariza al doilea tranzistor FI, pe care l-am realizat cu două diode. Tranzistorul de amestec ar fi putut fi și el polarizat de aici, dar din moment ce a funcționat perfect, l-am lăsat așa. Bobina secundară de pe bara de ferită este conectată într-un mod ciudat din cauza reducerii zgomotului de fond.
