Radioreceptor superheterodină, construit de mine în - 2024

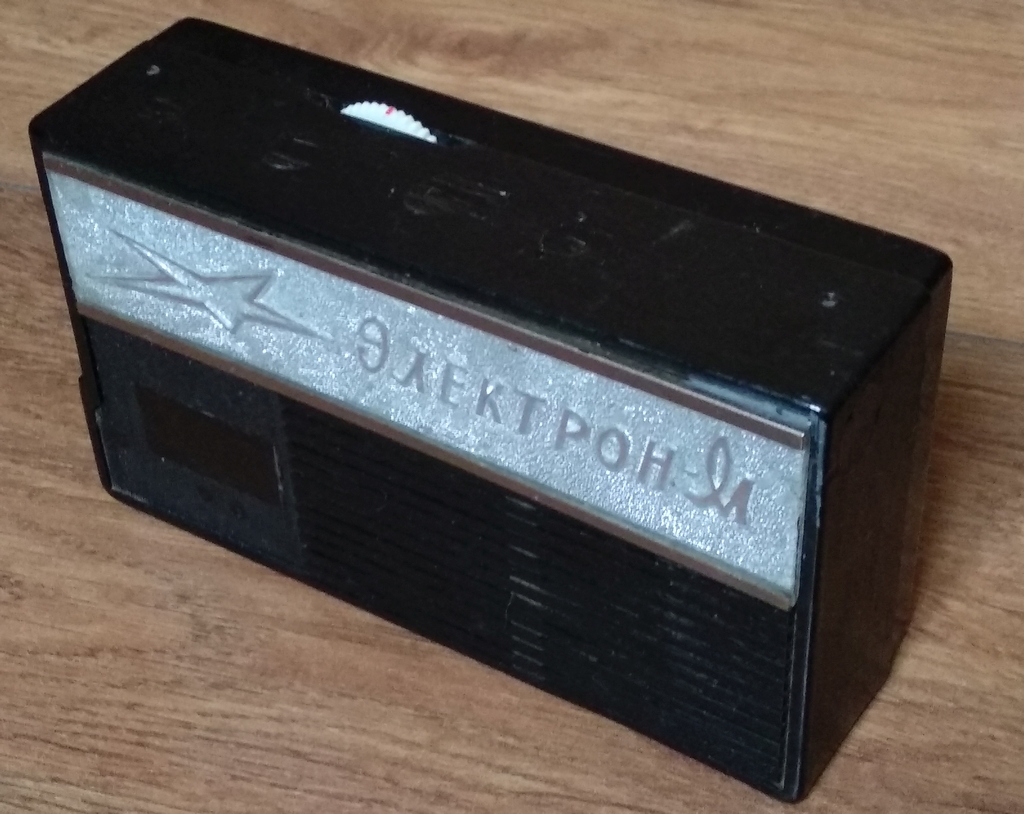

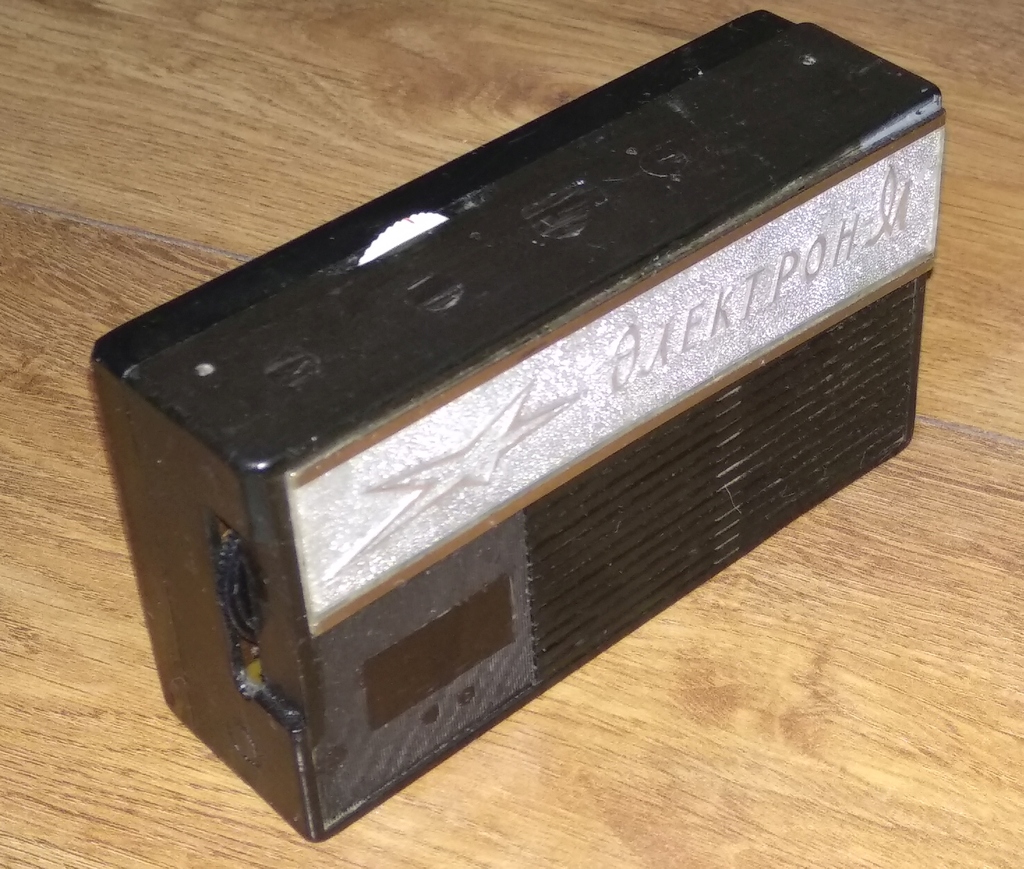

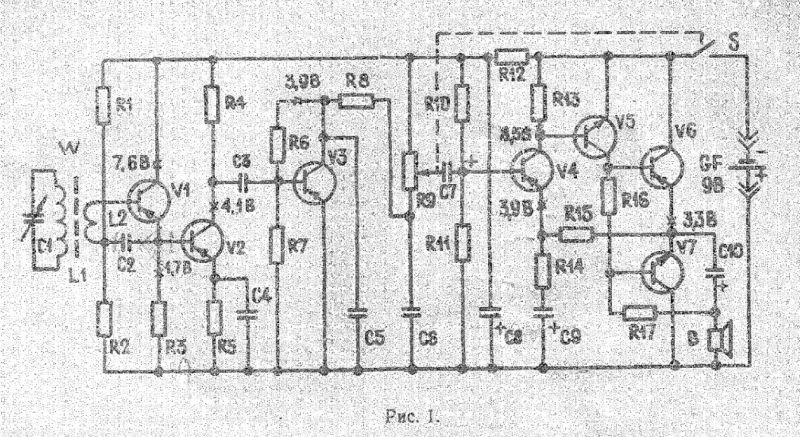

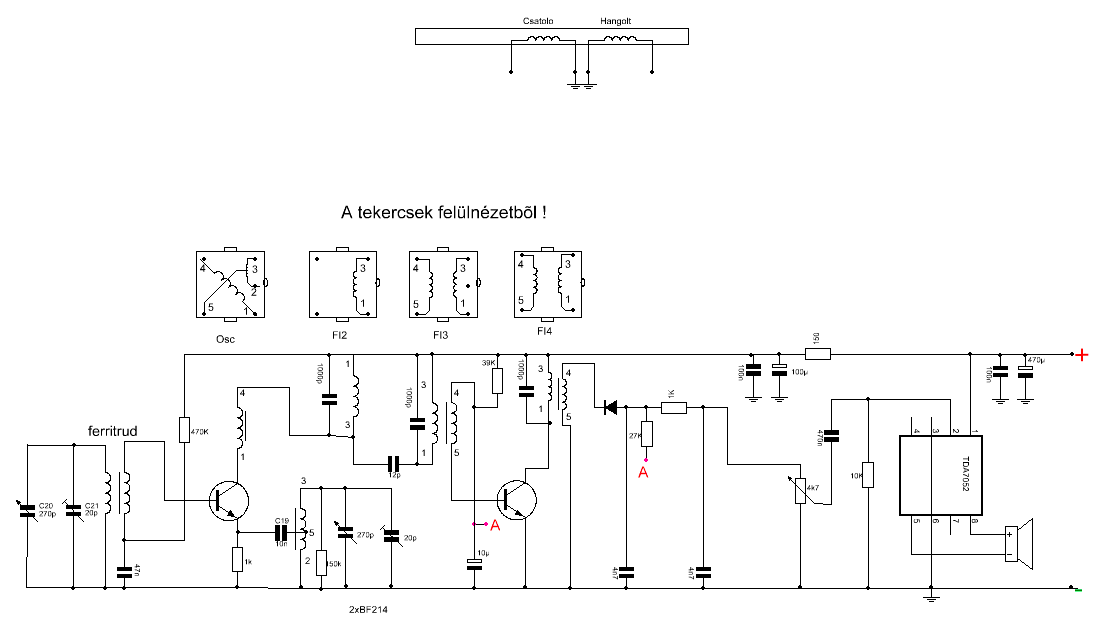

M-am gândit, că am construit deja destule radiouri și să termin acest proiect. Dar m-a preocupat, gîndul cum să construiesc cel mai simplu superheterodinun care încă este utilizabil . Din motive de nostalgie, am vrut să folosec cutia unui receptor radio rusesc , care prin anii 70 se găsea în comerțul socialist. Am insistat asupra acestei cutii,pentru că acest receptor radio vîndut ca kit ,că mi-a fost dăruită de părinții mei în 1976. Inițial, această cutie găzduia un receptor direct compus din șapte tranzistori. Îmi amintesc că a fost o experiență grozavă când am reușit să montez toate pisele și aparatul a prins viață. Aici este schema electrică originală. Problema este că în furtuna timpului, panoul l-am pierdut undeva. Este păcat, pentru că a însemnat foarte mult pentru mine în acel moment. La început m-am gândit să o reconstruiesc, dar apoi m am gîndit să construiesc un superheterodin în carcasa ei. Era esențial ca din exterior să arate exact ca originalul. Deci, din acest motiv, condensatorul variabil și potențiometrul trebuie să fie acolo ca pe panoul original. Acest lucru a îngreunat proiectarea, dar a trebuit să trăiesc cu ideea asta. Iată schema de principiu pe care am creat-o:

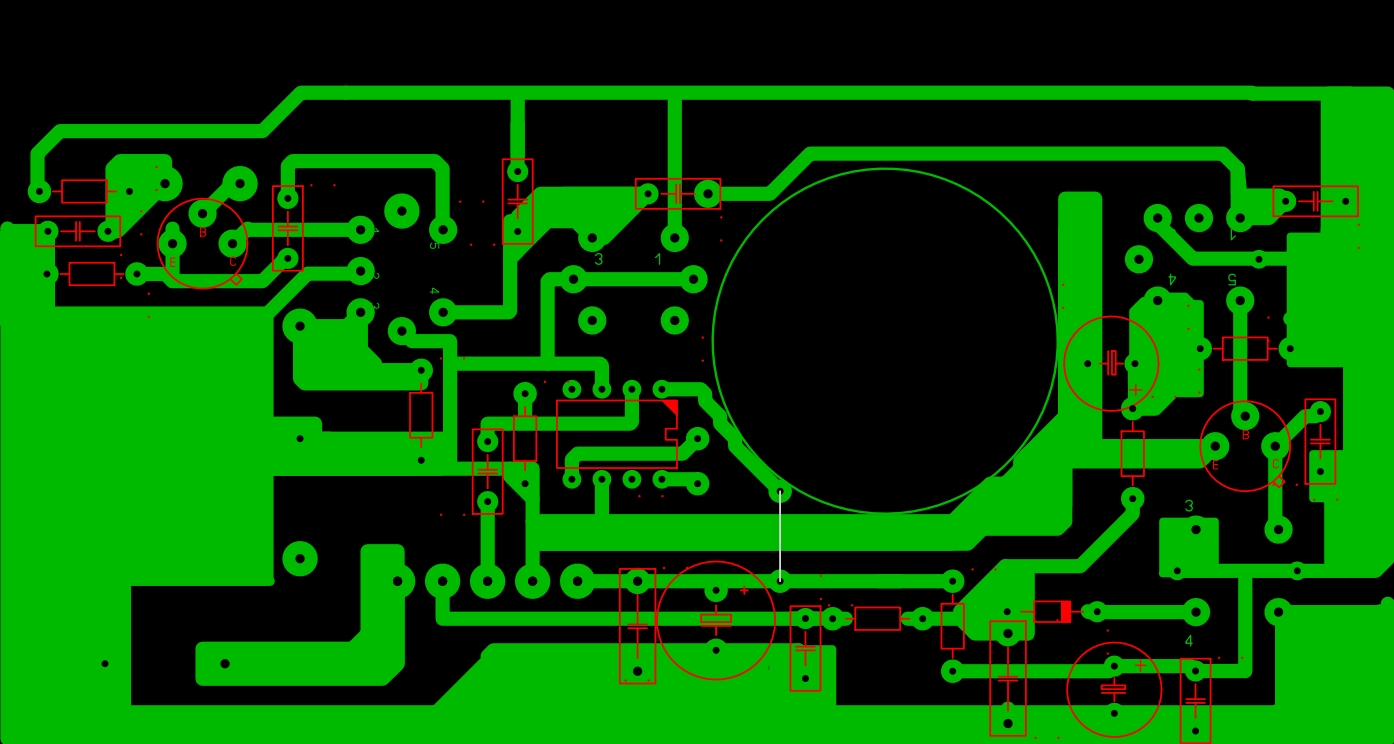

În numele simplității, primul transformator (FI2) nu a a existat. A funcționat și așa, dar a fost foarte instabil , intrînd de mai multe ori în acroșaj. Ar fi fost posibil să eliminăm această problemă dacă montez într-o cutie mai mare, să pun bara de ferită mai departe de transformatoarele FI, să reproiectez placa...etc, dar intenția principală era să intre în această carcasă. Am montat și transformatorul FI2, așa cum puteți vedea în schema electrică, iar pacea a devenit sfântă. Iată circuitul imprimat:
Au fost surprize neașteptate. Bobinele oszcilator și de FI sunt furate de la radioul Cosmos. Da, dar condensatorul variabil din acel radio este 2x270 pF. Din cauza spațiului limitat, aici se potrivesc doar condensatoare variabile de 2x130 pF . Din această cauză, a trebuit să măresc numărul de spire pe bara de ferită și miezul din bobina oscilatorului local înșurubat până la refuz. Dar totul e bine, cînd se termină cu bine! Așa arată construit:

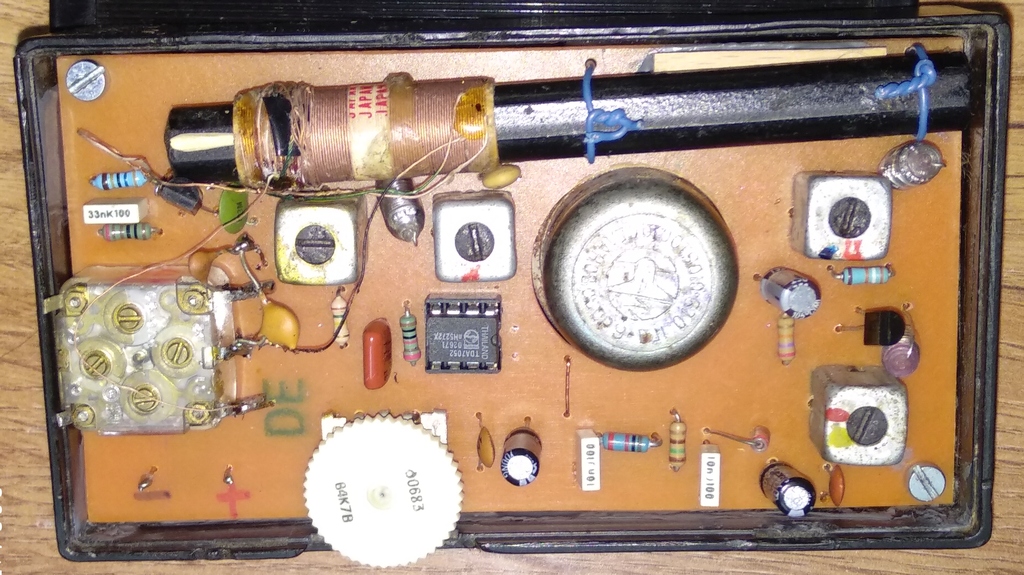

Pe de o parte:
Pe de altă parte:
Desigur, primul tranzistor este un oscilator și mixer în același timp, iar amplificarea IF se rezolvă cu un singur tranzistor. Amplificatorul audio conceput cu TDA7052 de dragul simplității. Cum functioneaza ? Mult mai bine decât mă așteptam. Selectivitatea lasă de dorit, dar rareori deranjează. Chiar și așa, este mult mai bun decât un radio construit cu un amplificator radiofrecvență . Ceea ce este mai deranjant este funcționarea insuficient de eficientă a RAA. Este de înțeles, deoarece nu există nici o rezervă în amplificatorul FI. Deci emițătorii puternici sunt foarte puternici, iar cei slabi sunt foarte slabi. Trebuie sa reglezi mult volumul...si nici nu am vorbit despre fading. Una peste alta, are performanțe mai bune decât mă așteptam. Perfect pentru ascultarea posturilor locale.
