Home made osciloscop - 1987

În timpul tovarășului Ceaușescu nu puteai să cumperi printre altele nici un osciloscop , ptr. că nu era în magazine . O alternativă era să mergi în Uniunea Sovietică , unde dacă aveai noroc puteai să găsești un entry level în jurul prețului de 200 ruble. Altă modalitate era să construiești una . Osciloscopul este un instrument destul de complicat , deci construitul nu era un lucru simplu. După multe contemplări am ajuns la următorul rezultat: - o să-l construiesc cu tuburi. Acest osciloscop construit de mine are o sensibilitate de cîteva microvolți ,și pot să măsor semnale pînă la 500 KHz. Teoretic ar fi trebuit să funcționeze pînă la 1 MHz , dar n-a fost să fie . Exactitatea în privința frecvenței și a amplitudinii este destul de aproximativă , dar cunoscînd limitele lui ,l-am folosit cca. 25 de ani ,mai ales la verificarea semnalului oscilatorului linii de 15625 Hz la televizoare, și era afișat rezonabil. Deși acum folosec un Fluke , acest osciloscop este funcțional și acum . Fluke este mult mai performant, dar osciloscopul prezentat are o valoare sentimentală de neegalat.

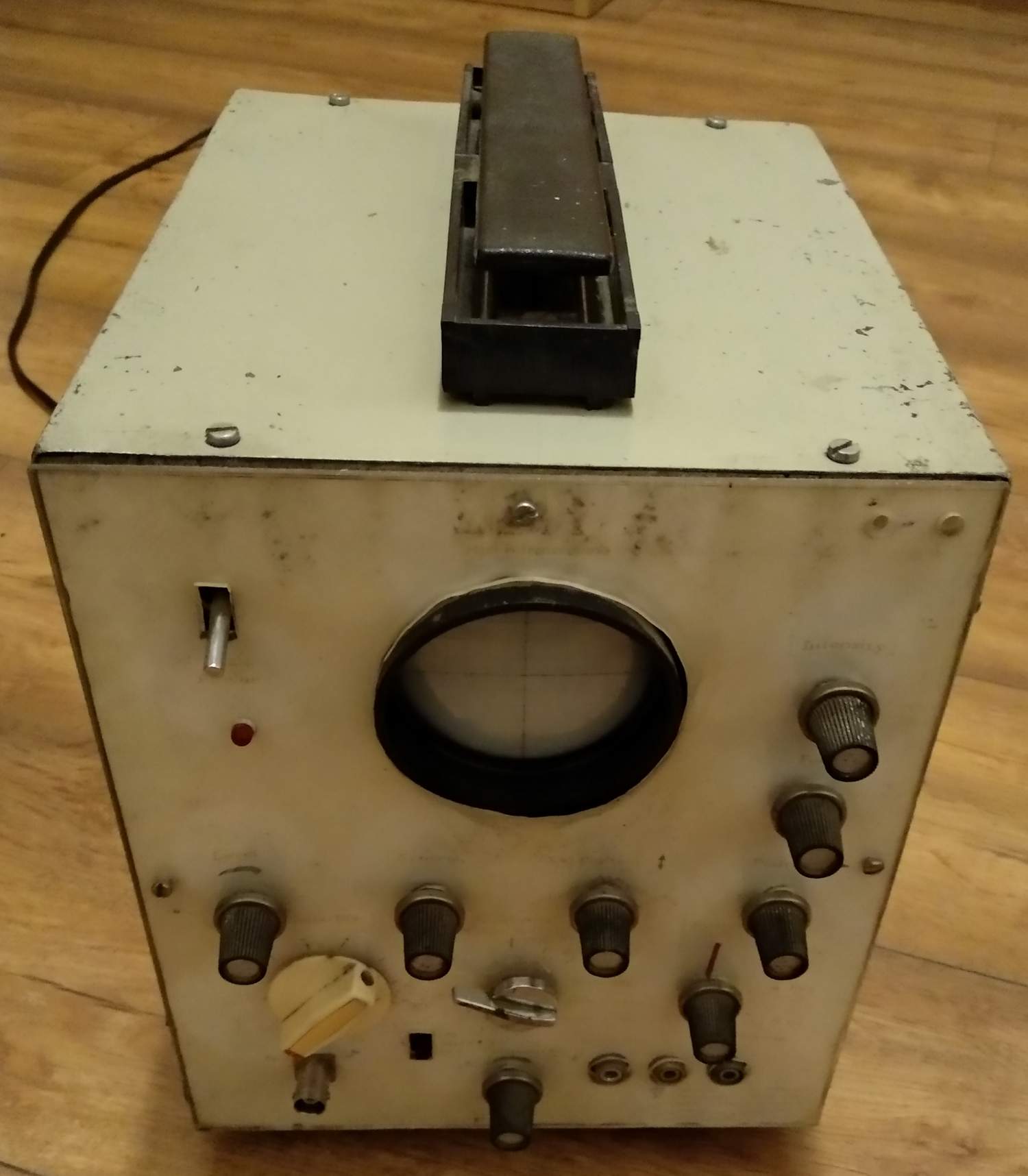

Vedere 3D :

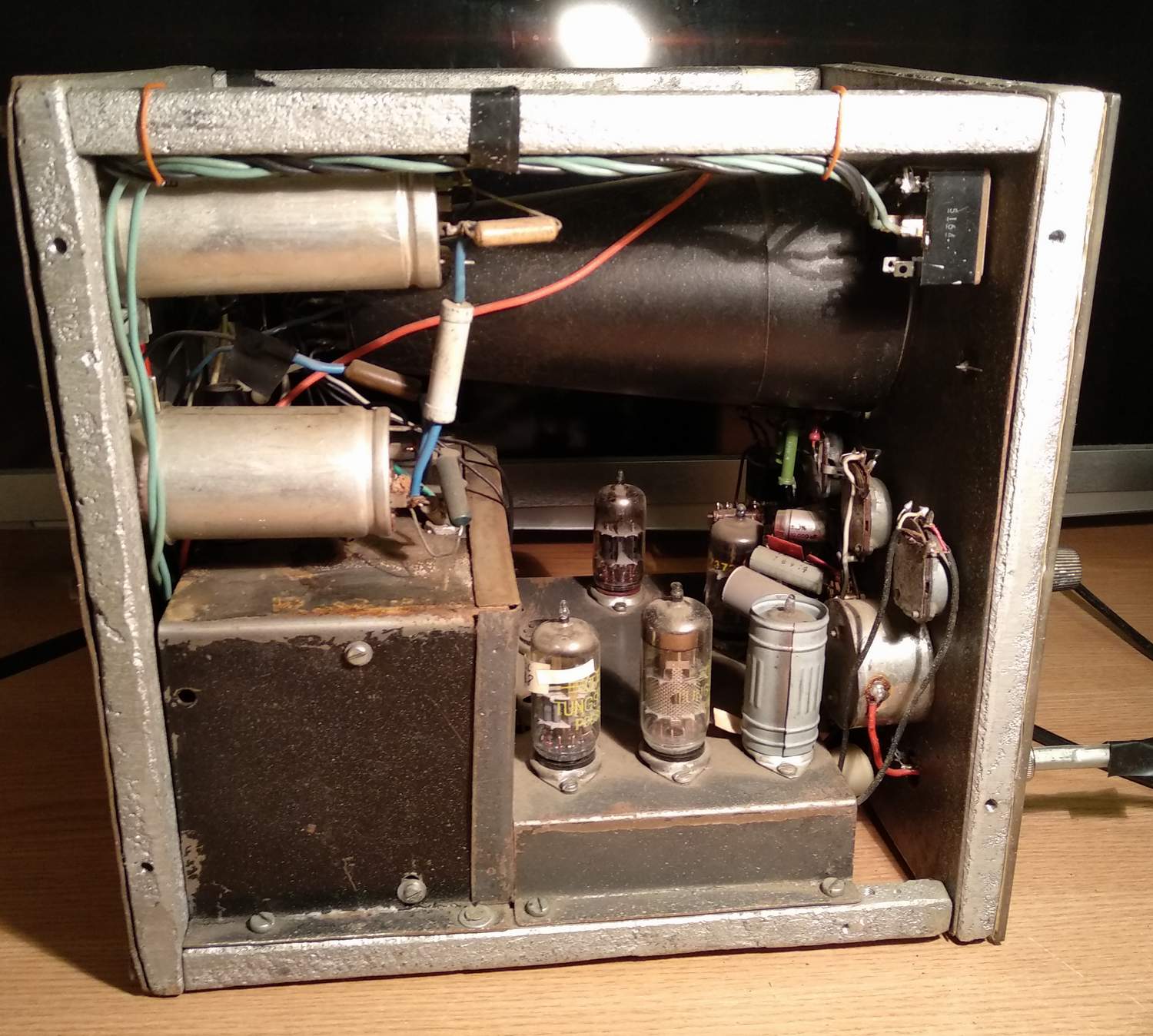

Partea stîngă :

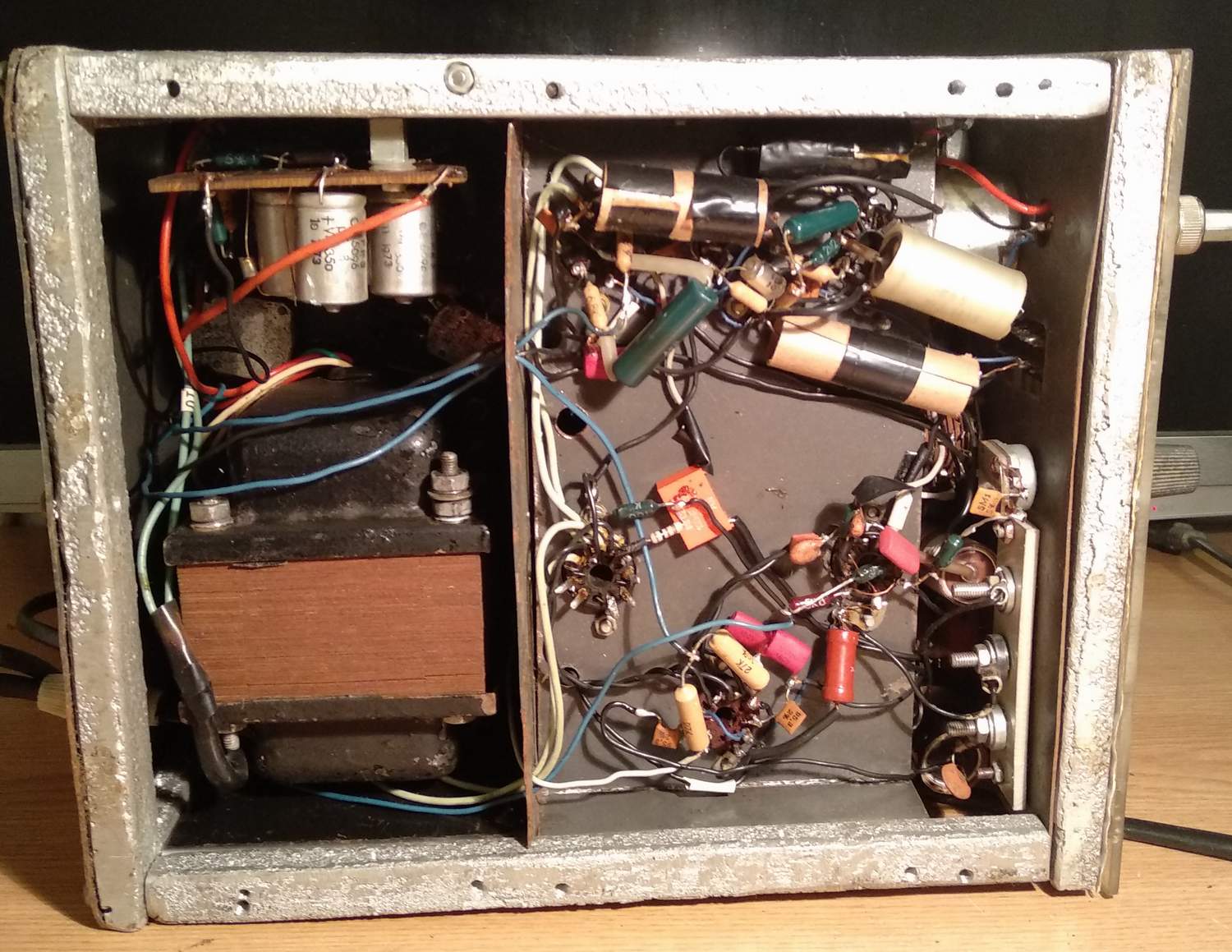

Partea de jos. Se vede că este construit din piese recuperate.Atunci nu aveam altă modalitate.

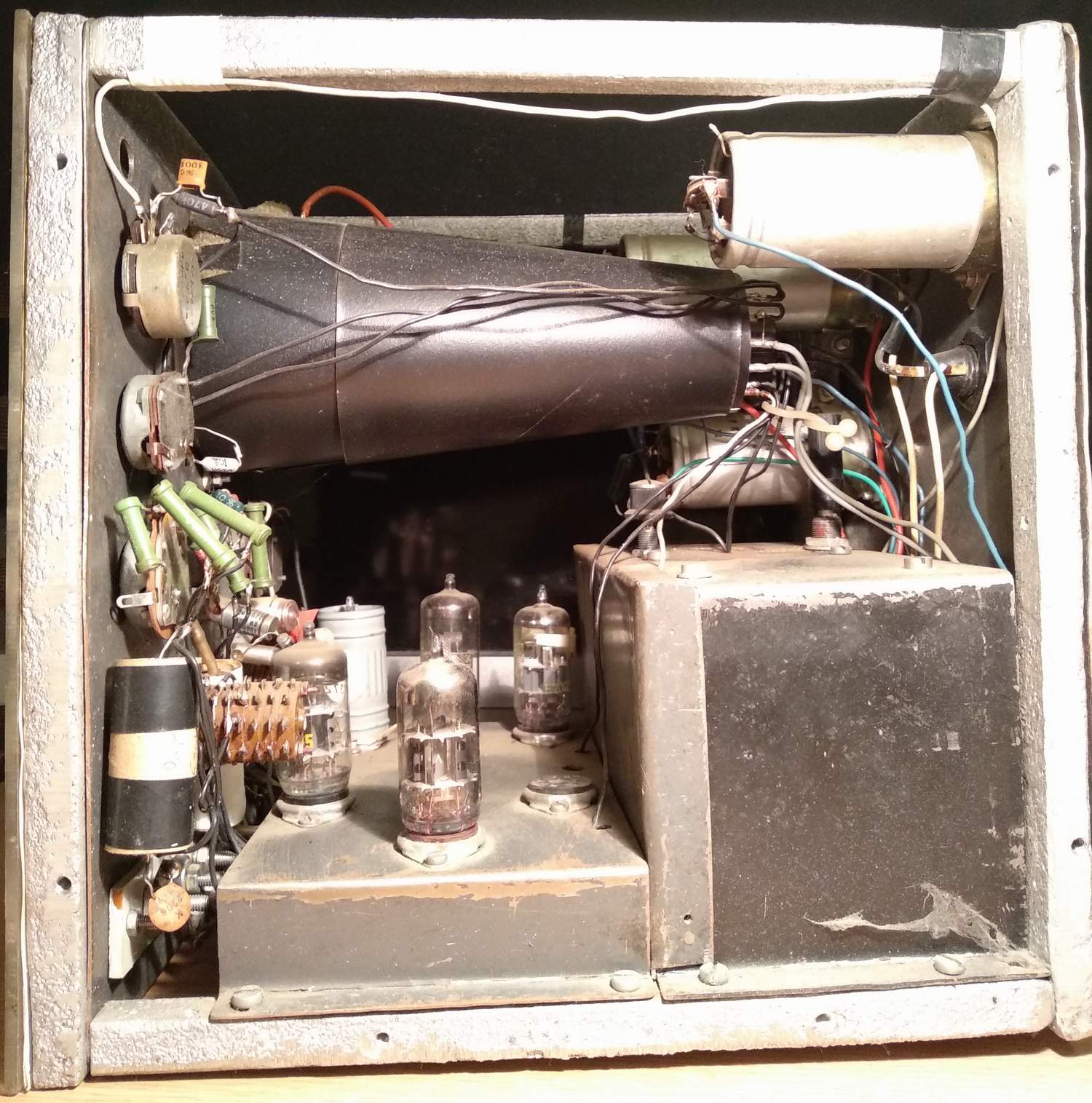

Partea dreaptă:

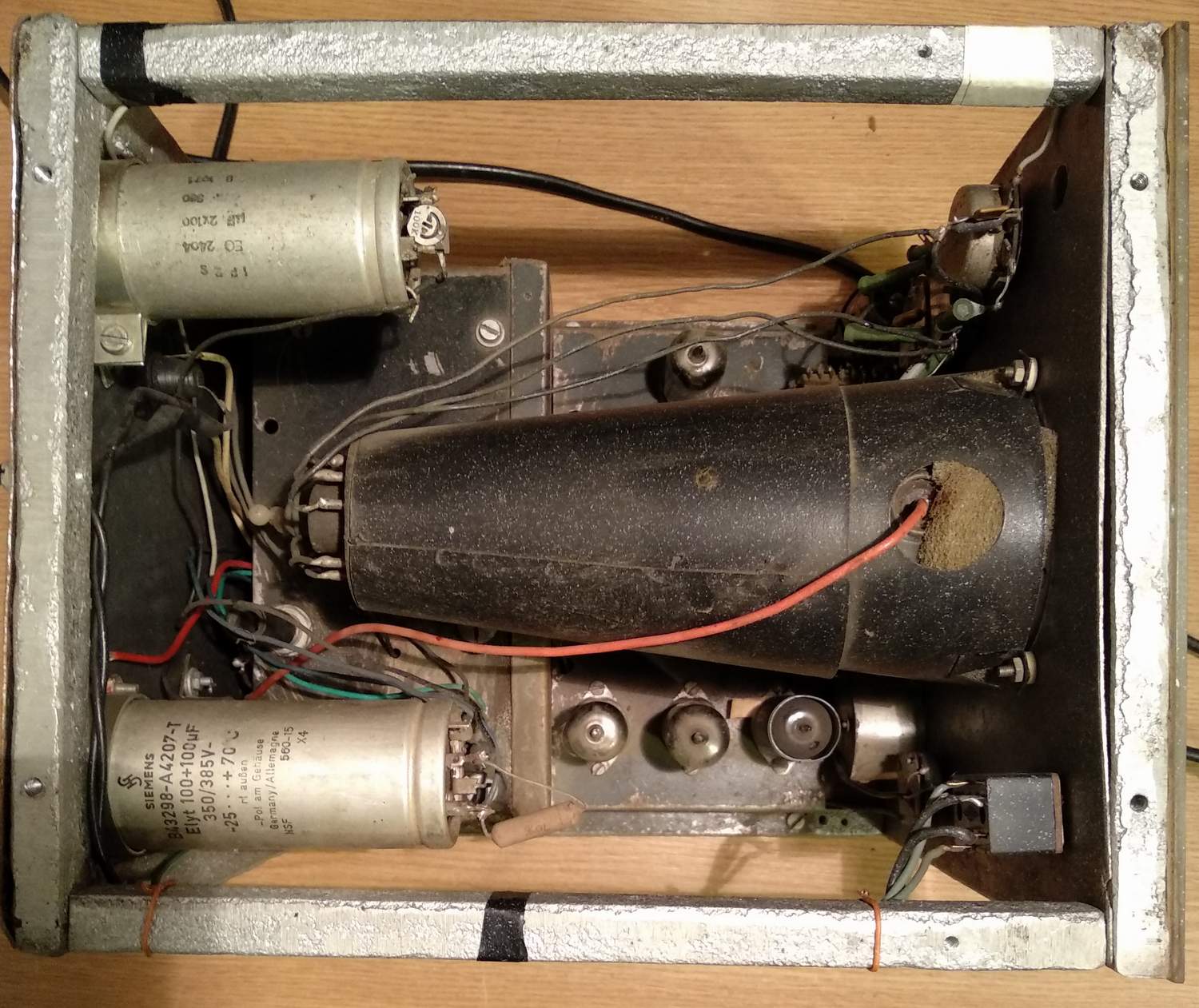

Vedere din avion. Acest aparat este foarte home made , pînă și rama carcasei l-am turnat personal din aluminiu ,în formă de nisip .

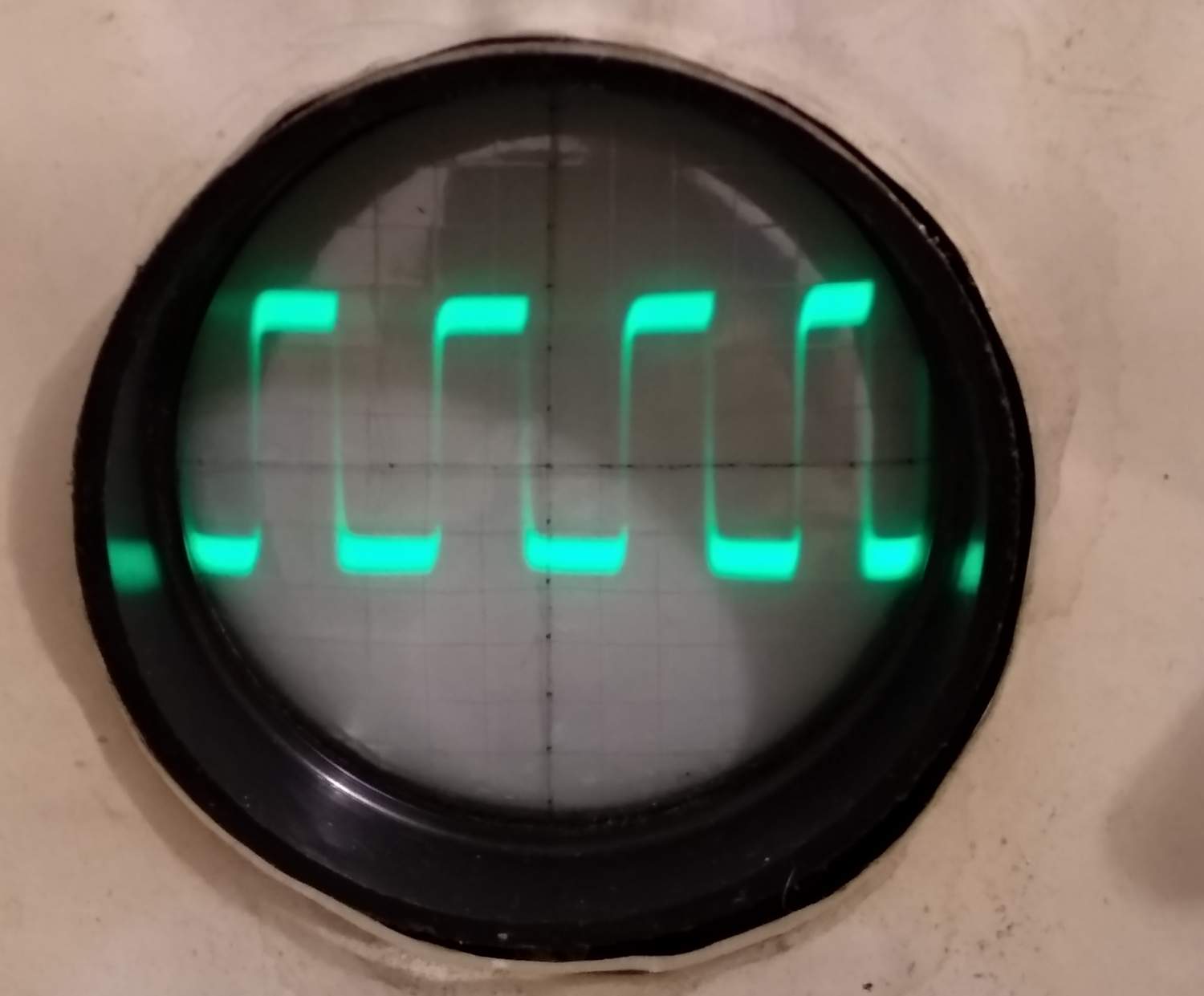

Așa apare 1000Hz drepunghiular . Pe Fluke apare mai frumos , dar asta este al meu:-)

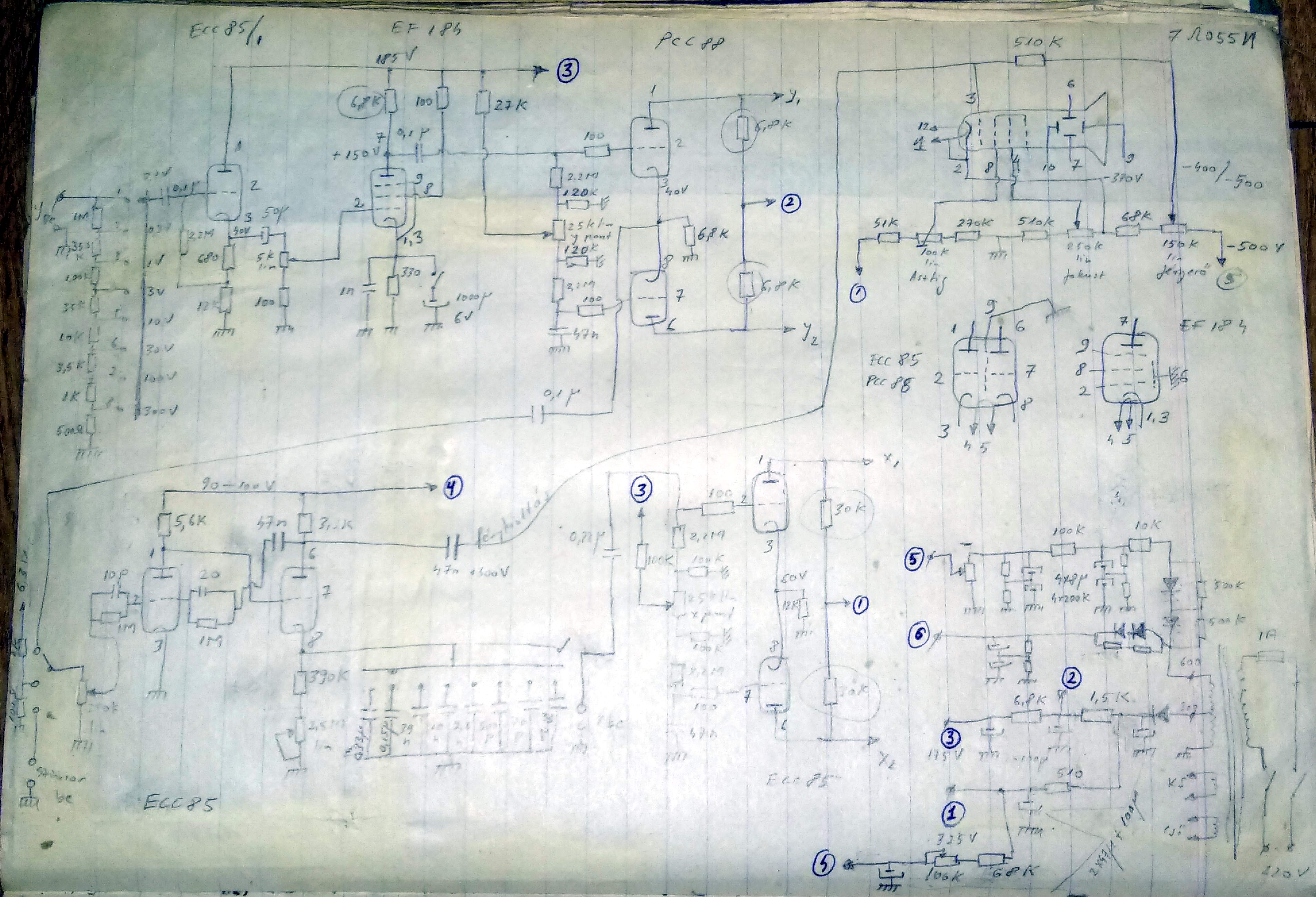

După multe contemplări și încercări ,uite și schema finală . Am folosit trei buc ECC85 , un PCC188 ,și un EF184 . Pe placa de bază mai există un soclu , în care era să intre încă un EF184 pentru preamplificare , dar nu a fost nevoie . Schema prezentată mai jos , este desenată de mine în 1987.
