TRF rádio cu circuitul integrat TA7642 - 2021

Și cînd m-am gândit că nu mai construiesc aparate de radio cu amplificare directă ,uite că soarta m-a lovit cu un circuit integrat TA7642. Adevărul este că , de mult timp am vrut să încerc cam cuma ar funcționa un aparat de radio cu circuitele integrate special construite , ca : ZN414,MK414,CD7642,UTC7642,LMF501 și firește cu TA7642 . Circuitele enumerate sunt cam-cam interschimbabile . Aparatul a fost construit în carcasa radioului Cosmos , pentru că a fost mai ușor pentru mine .Carcasa , difuzorul , condensatorul variabil , chiar și bara de ferită este deja la locul lui.

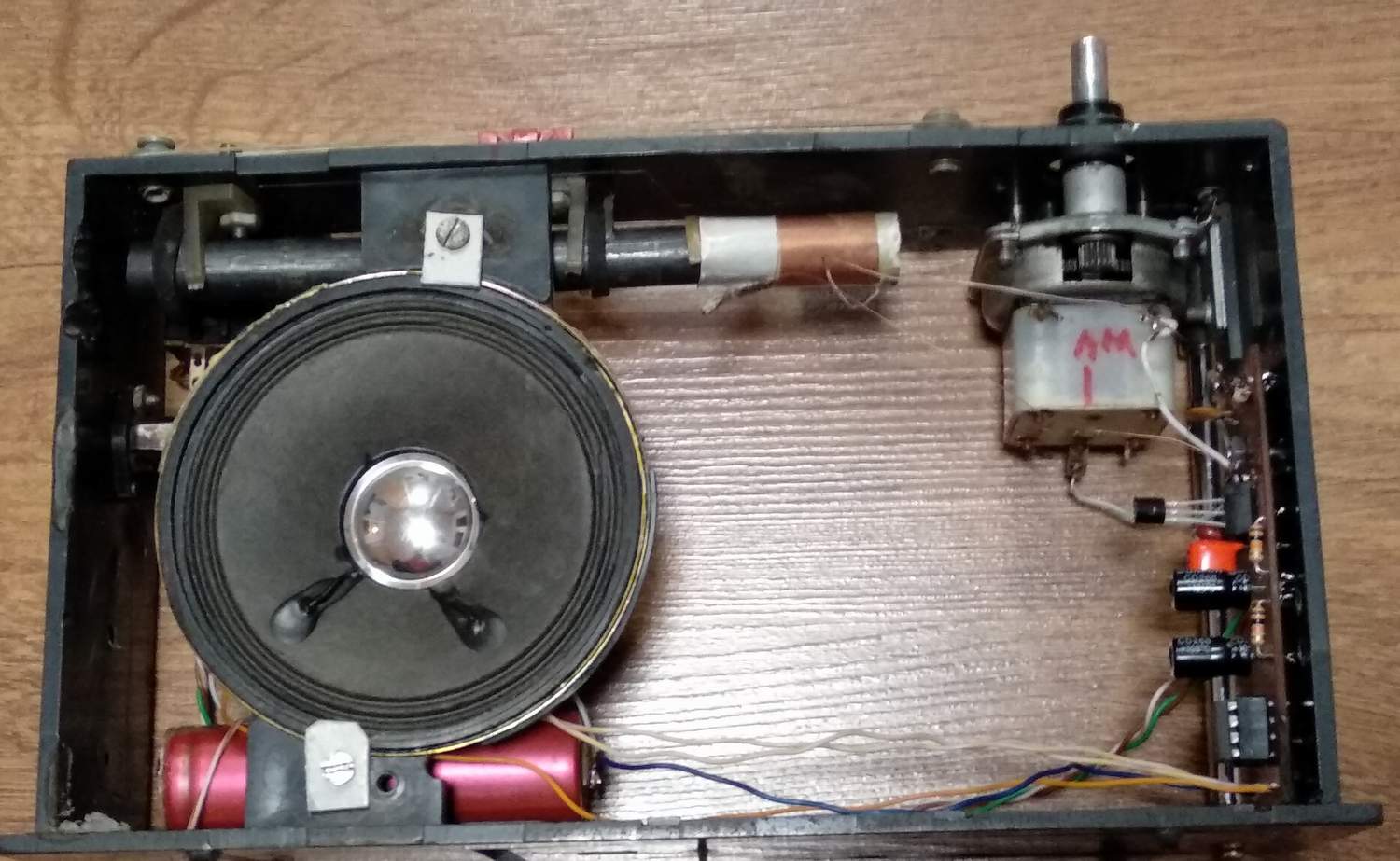

Totul ocupă foarte puțin loc :

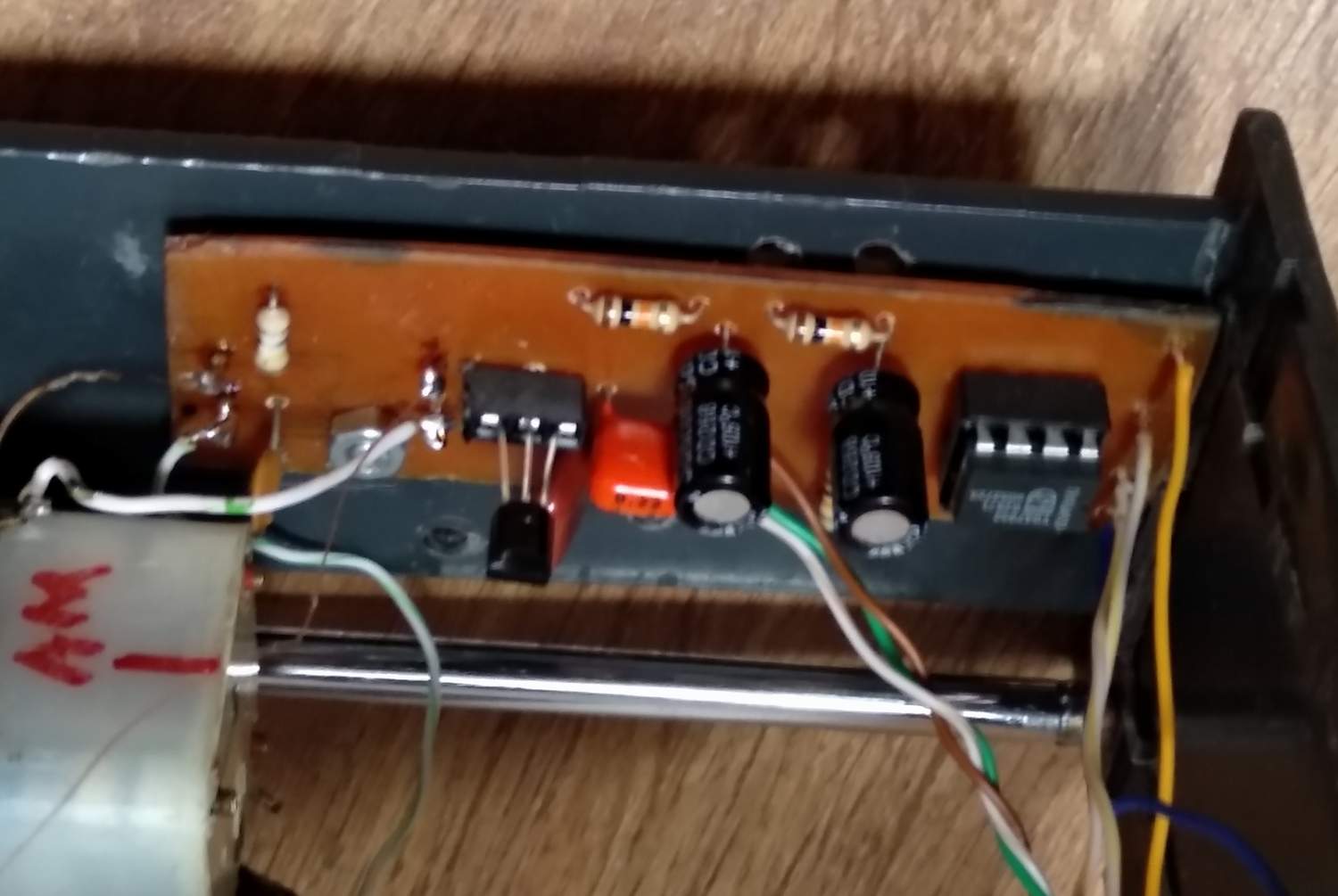

Mai aproape :

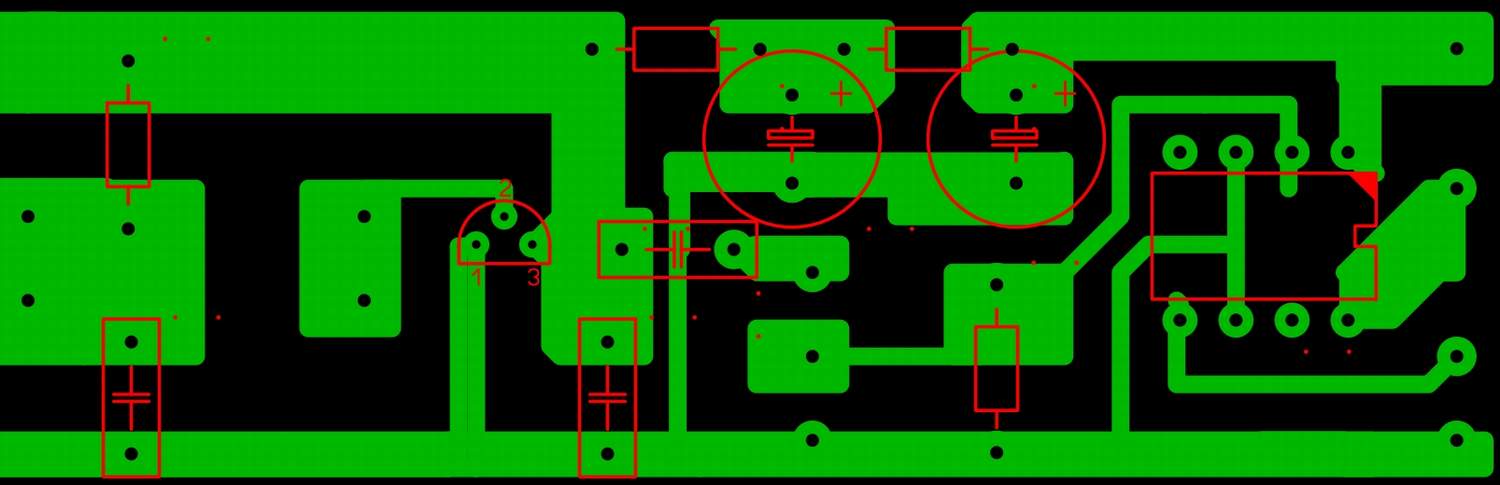

Placa de bază :

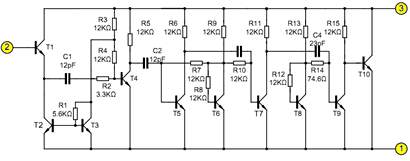

Schema interioară a circuitului TA7642 :

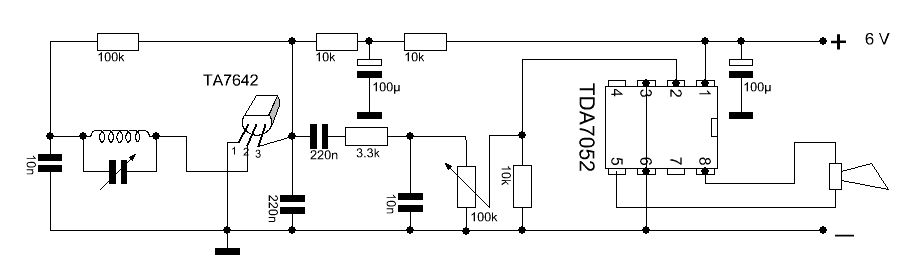

Și în final schema electrică :

Să tragem concluziile . Nu spun că cu piese discrete, tranzistoare sau tuburi nu se poate construiesc un aparat de radio cu amplificare directă mai bun decît cu circuitul asta , dar ar fi o sarcină foarte grea . Dacă construim cu tranzistoare , cu cît mărim numărul etajelor de radiofrecvență , cu atît crește pericolul ca să intre în oscilație . Cu acest circuit, se poate construi foarte ușor un aparat performant în domeniul TRF. Firește nu poate concura cu un superheterodin , dar pentru posturile locale este o conceție excelentă .
