Imitație ochi magic - 2019

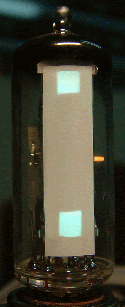

Totul a început cînd aparatul de radio Wega 759W avea un ochi magic foarte uzat. Abia se vedea ceva...în întuneric. Cum prețul unui tub EM11 , EM34 depășește prețul aparatului de radio , m-am gîndit să-l construiesc din piese discrete. Dar , dacă aranjez ledurile în formă de cerc , datorită ledurilor cu dimensiuni prea mari , aș avea o rezoluție foarte proastă . Deci nici nu are rost să încep construcția. Teoria este că construiesc două VU metre cu ledurile puse cap la cap. După multe încercări am rămas la circuitul LM3914. Dacă tot m-a obsedat gîndul, m-am gîndit că aș putea să imit tubul EM84 , care are "displayul" liniar . Așa ceva am vrut să imit :

Dar la asta se rezumă posibilitățile mele :

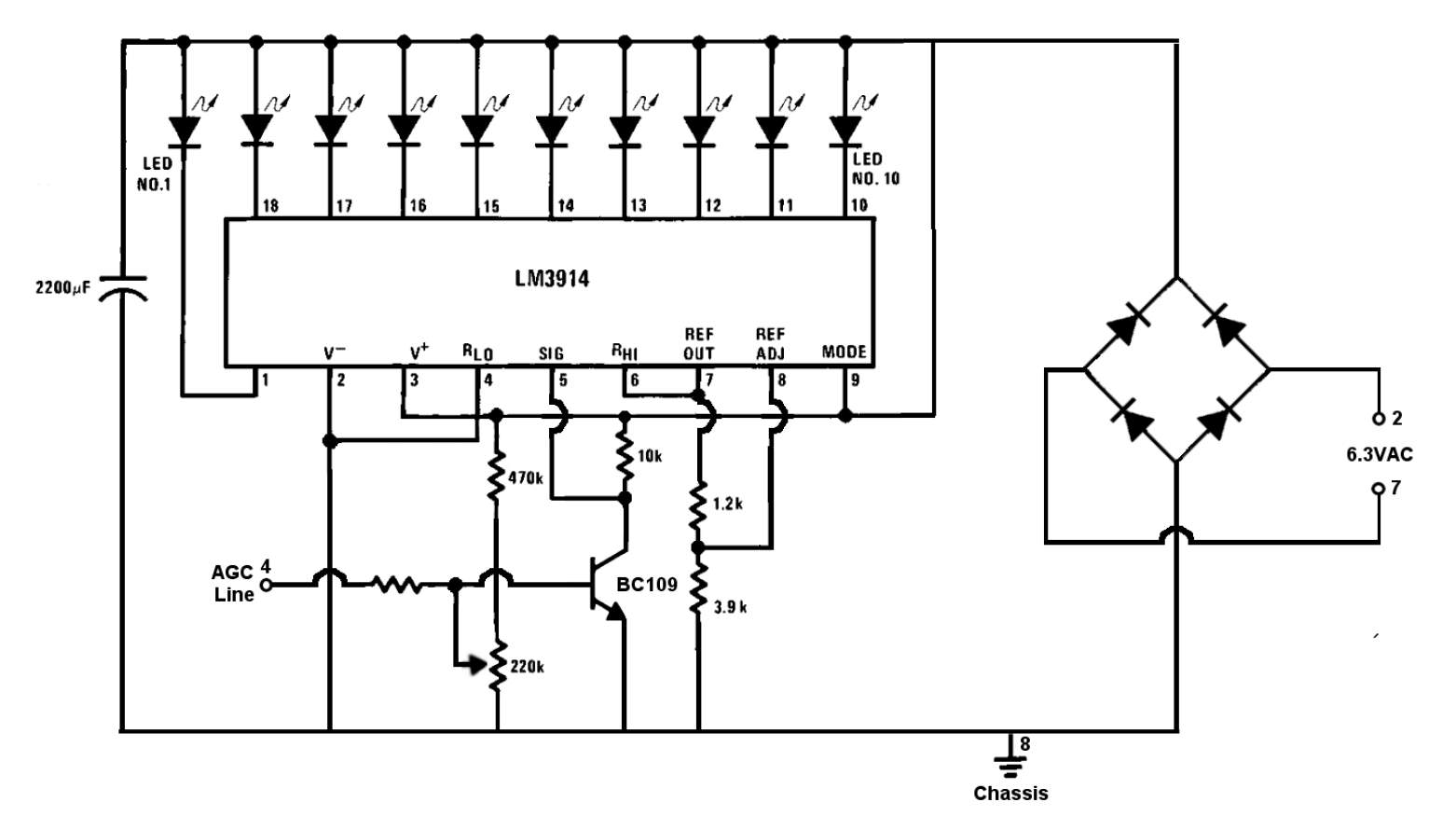

Asta va fi schema electrică :

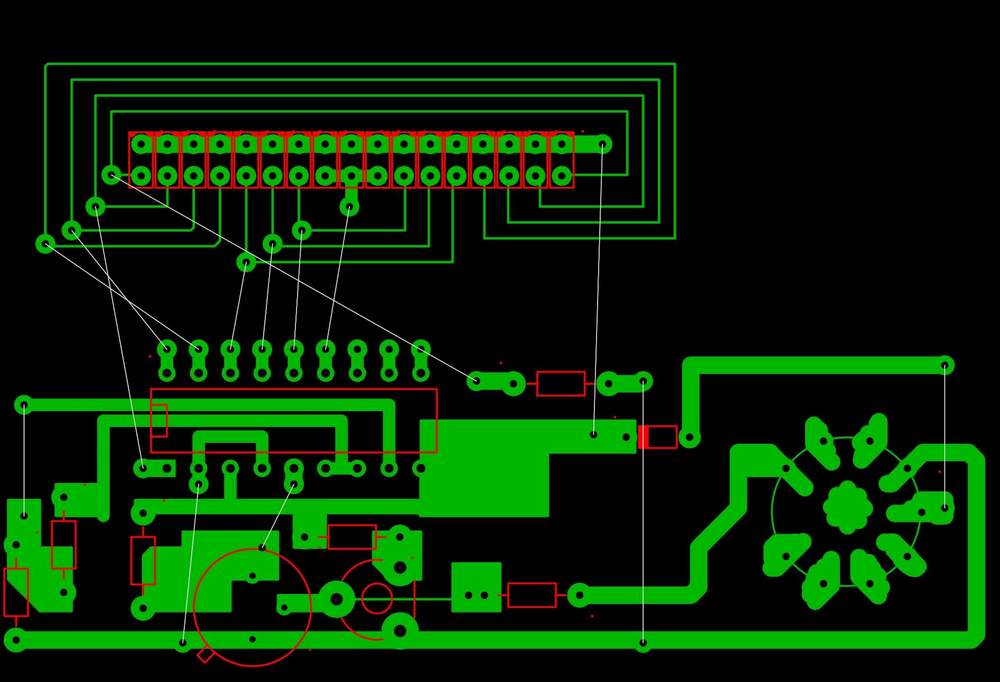

Cablajul :

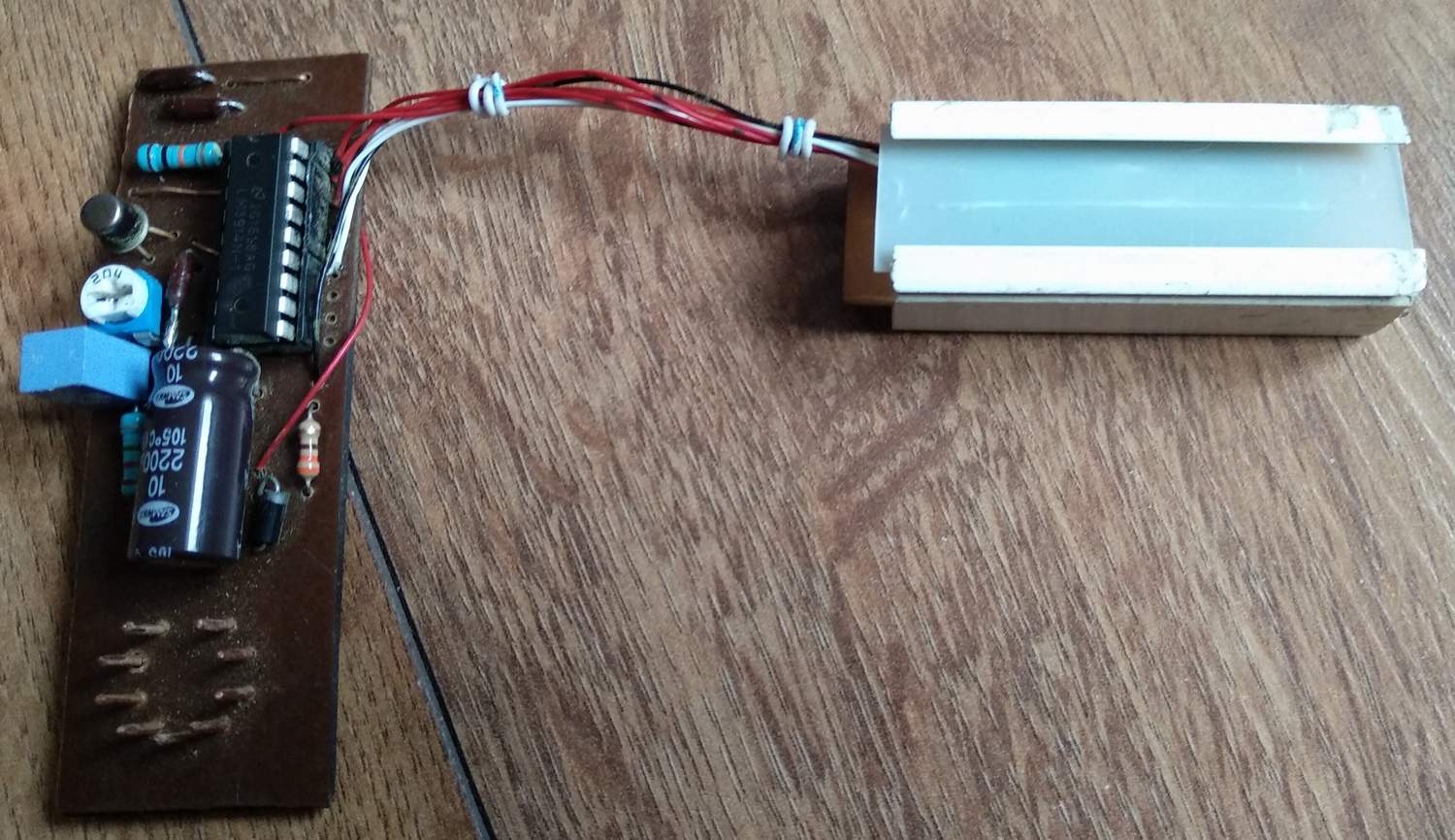

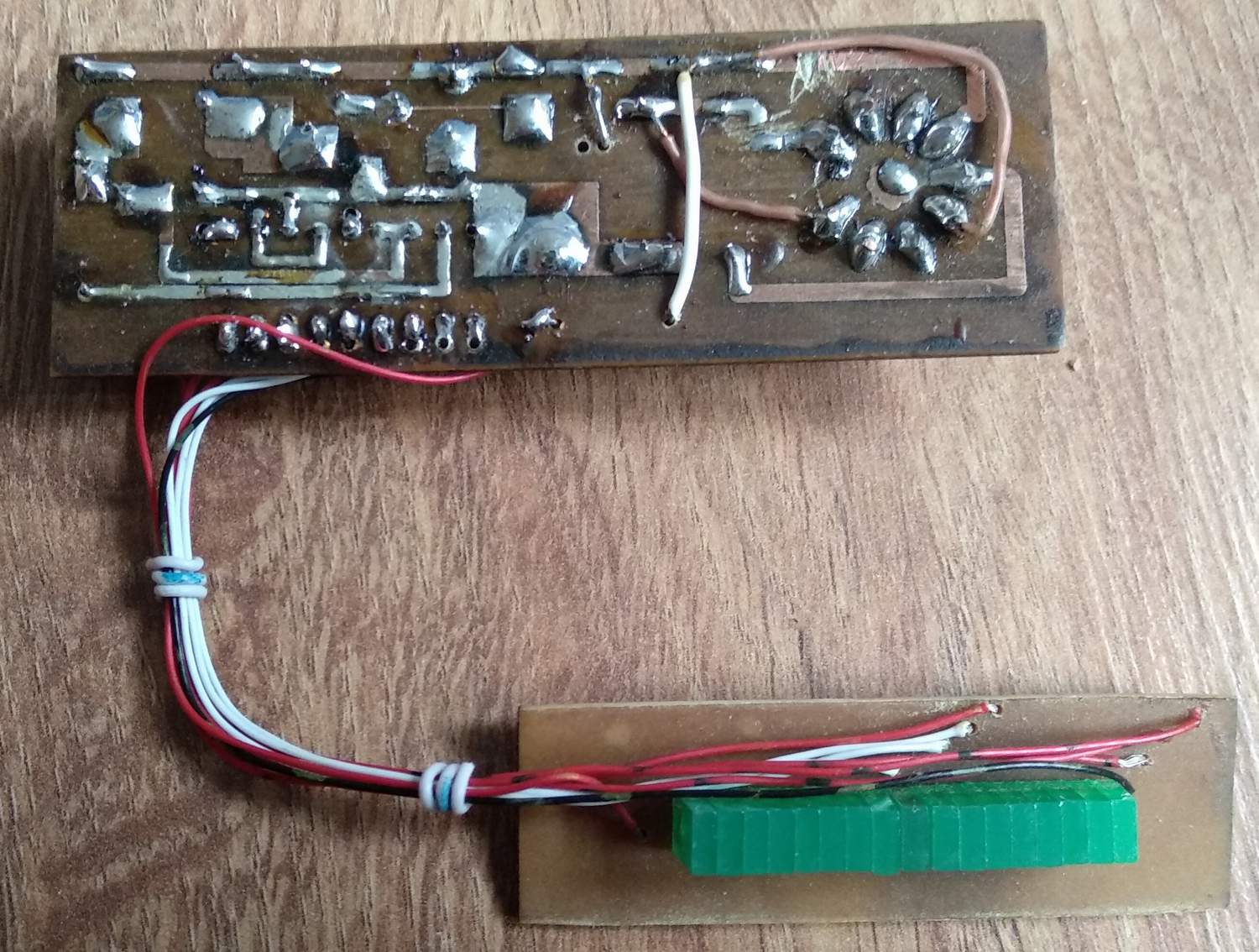

Importan ar fi ca toate construcția să incape în locul tubului. Trebuie să împart montajul în două bucăți. Una ar fi partea electronica , și celălalt numai ledurile . Zis și făcut :

Linia led are lungimea tubului .

Deasupra liniei led am pus un plexi opac , pentru a avea un aspect mai bun.

Așa funcționează:
