Radioreceptor superheterodină, construit de mine în - 2018 -

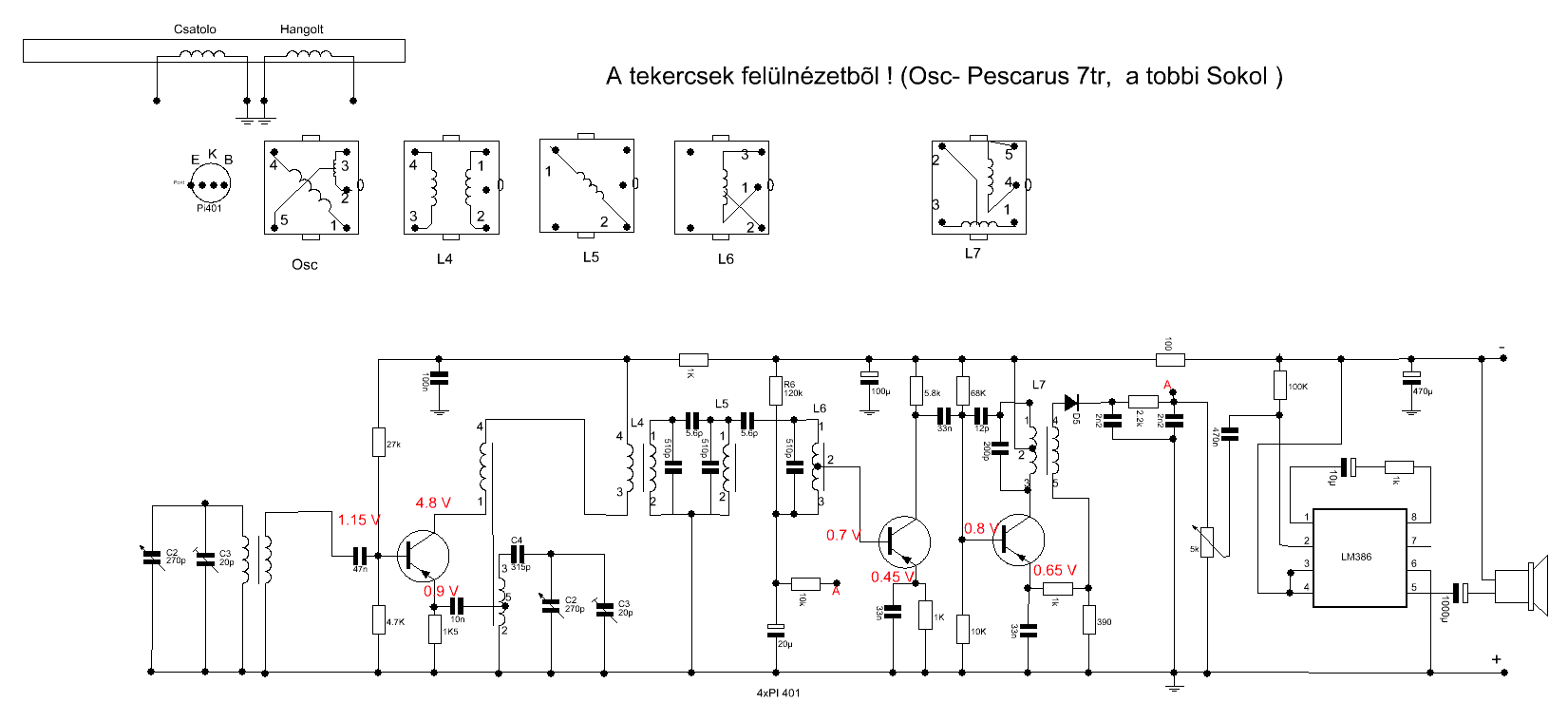

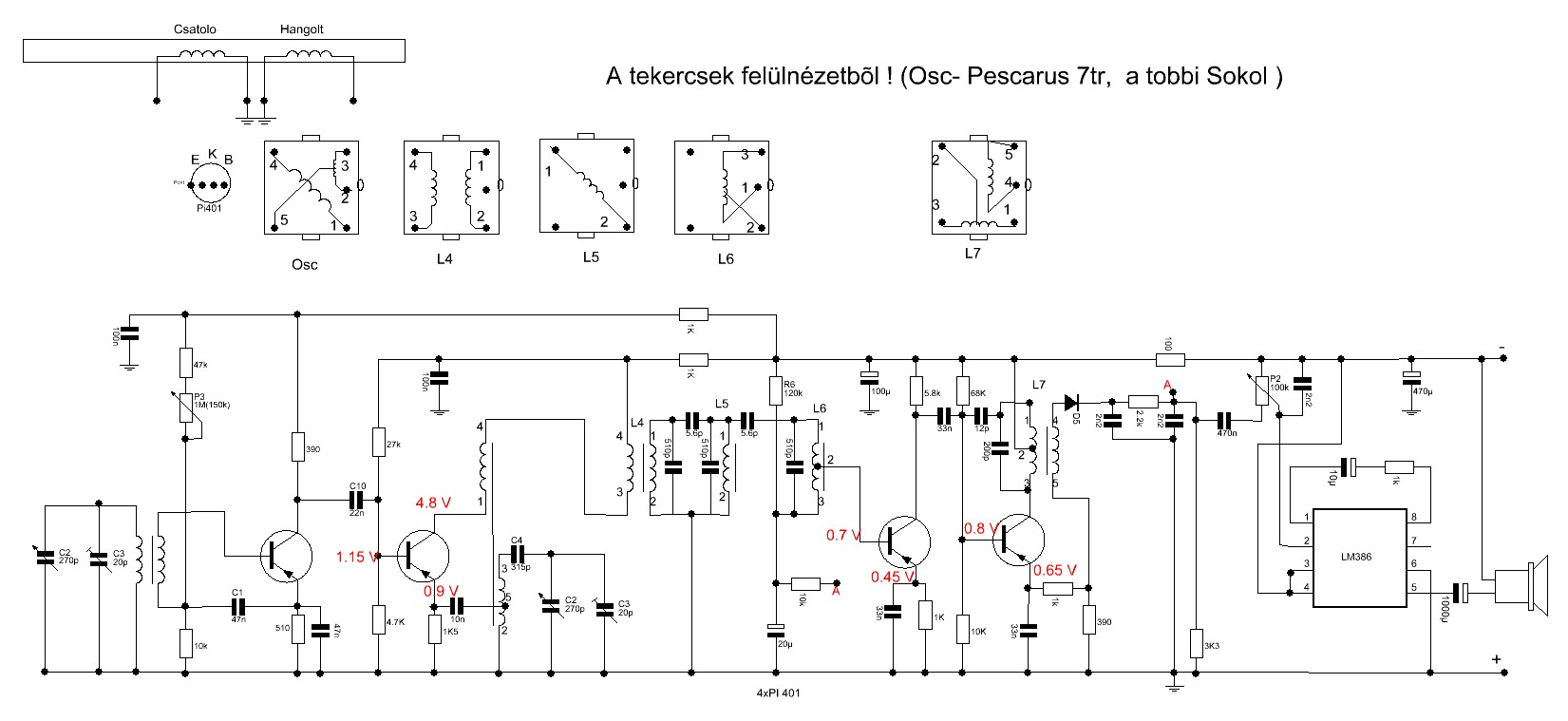

În radioul pe care vi-l prezint acum ,am folosit bobinele de frecvență intermediară din aparatul Sokol 403 . Bobina oscilatoare l-am luat de la Pescarus . De ce nu am lăsat bobina oscilatoare de la Sokol ? Pentru că nu-mi place felul în care este construit oscilatorul. Mai precis curentul din bobina de reacție a oscilatorului trece prin bobina modulatoare de pe bara de ferita. În acest fel dacă mișcăm bobina pe bara de ferită , se schimbă și reacția. Asta am vrut să evit. Cum au evitat fabricanții Sokolului această problemă ? Bobina pe bara de ferită are două secțiuni, si reglajul se face numai cu bobina care nu participă la reacție. Pentru a avea o sensibilitate mai mare, am pus în fața mixerului un amplificator aperiodic. După vorbe, să vedem și schema :

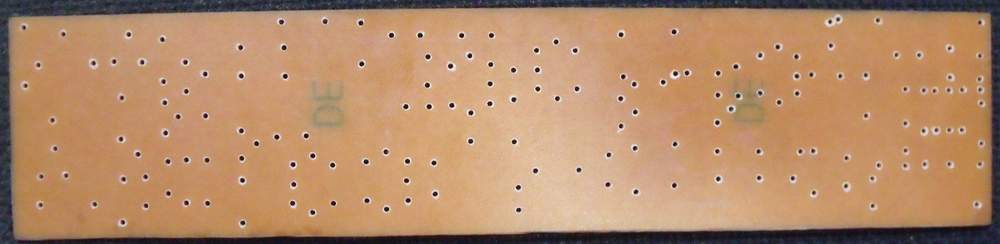

Nu am descoperit apa caldă, o mulțime de aparate funcționează pe scheme asemănătoare. Uite și placa de bază virgină :

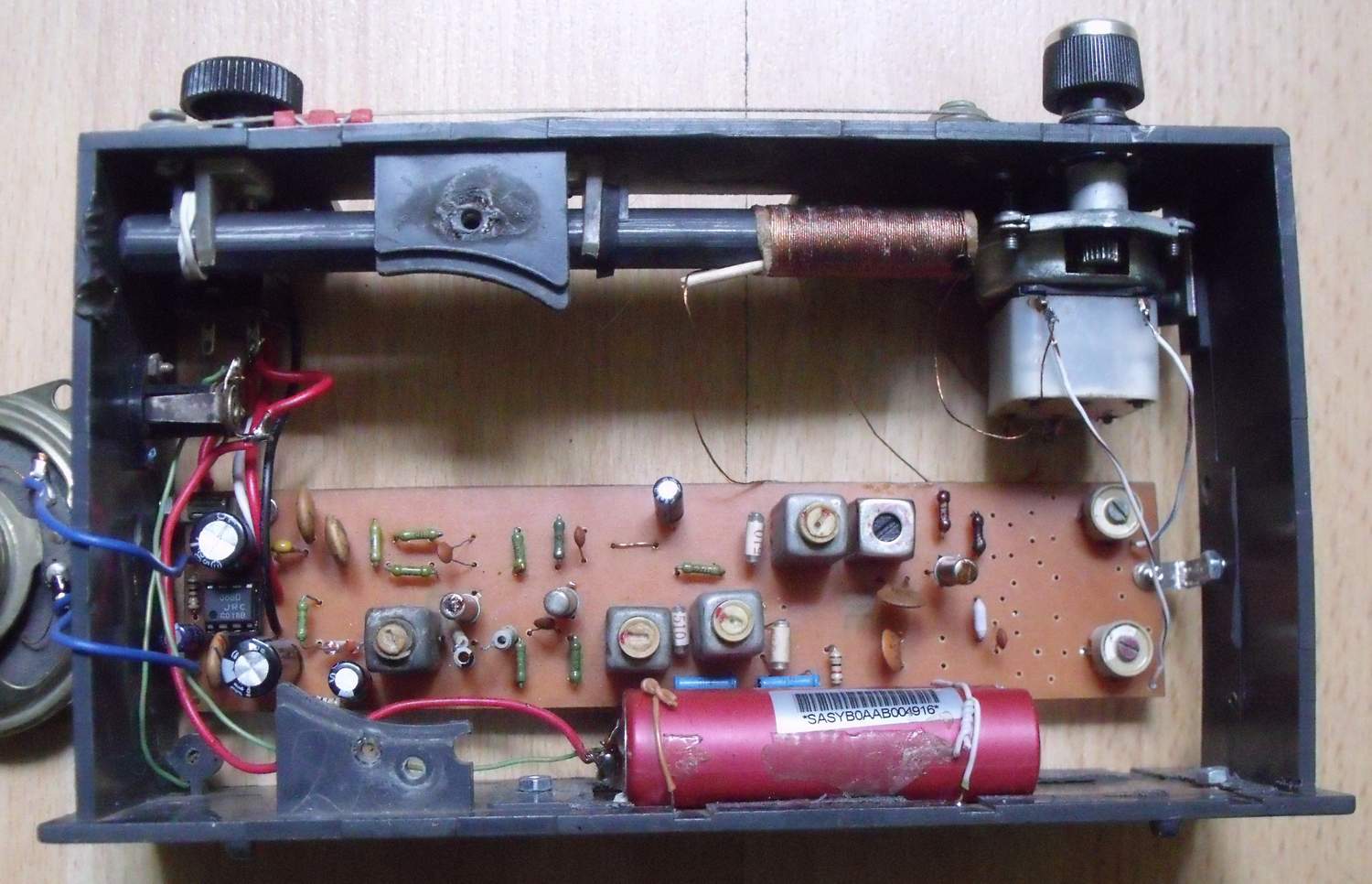

După cum vedeți, în faza inițială încă n-am montat amplificatorul aperiodic :
După ce m-am convins că totul funționează OK, am montat și amplificatorul :

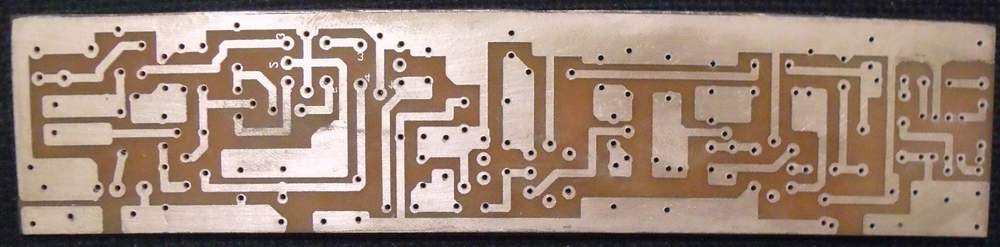

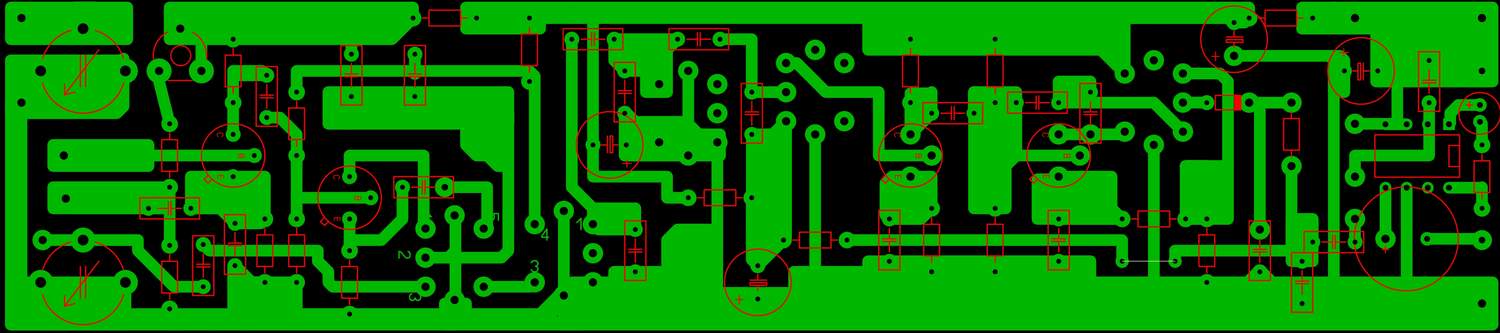

Sunt foarte mulțumit de funcționarea acestui aparat. Are o sensibilitate și selectivitate bună. L-am montat într-o carcasă de Cosmos . Cablajul imprimat este foarte simplu. Poți să citești schema de pe el :
Într-un mediu foarte poluat cu undele de radiofrecvență, mai bine folosim aparatul fără amplificatorul de radiofrecvență . Așa că am schimbat puțin schema electrică :

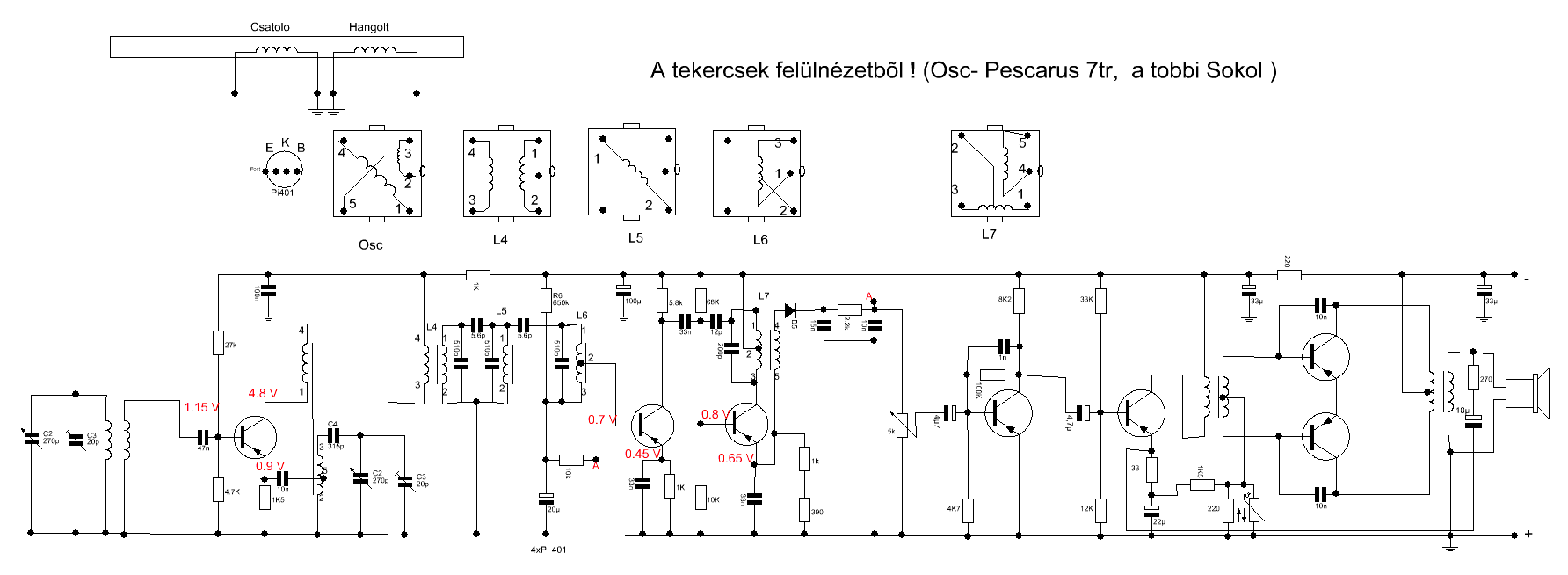

Trece timpul , suntem deja în anul 2023 , în timpul utilizării am descoperit că cîteodată la volume de sonor mari , parte audio intră în acroșaj. Pe romănește fluieră . Mai am și problema că, în cîteva cazuri aș vrea să am o sensibilitate mai mare, deci aș vrea să resuscitez amplificatorul de radiofrecvență. Deci reconstruiesc totul:
Sus se vede că am remontat amplificatorul de radiofrecvență , iar amplificatorul audi cu CI , l-am schimbat cu unul făcut cu tranzistoare de germaniu . Momentan , iarăși sunt mulțumit :-) .

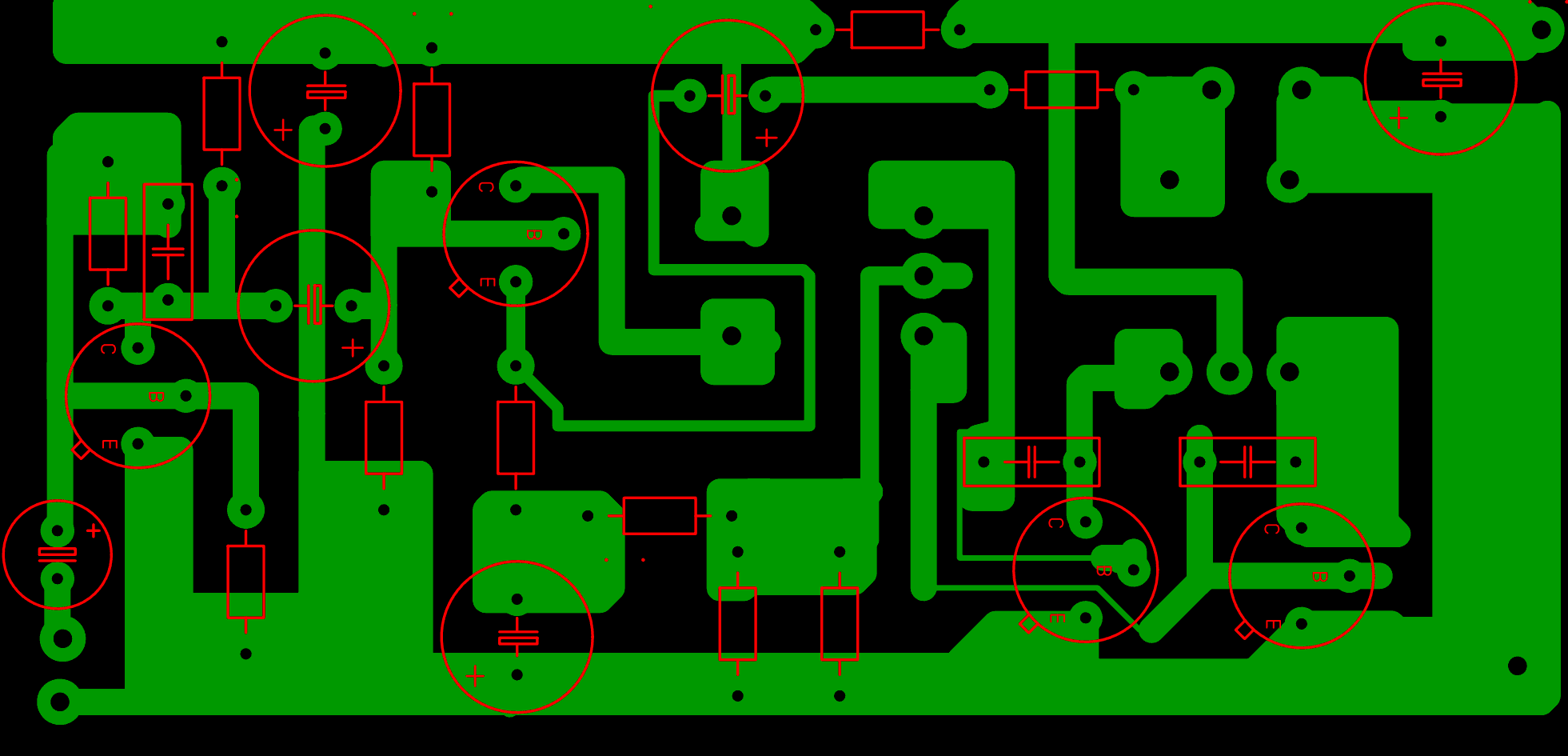

Așa arată noua placă audio :

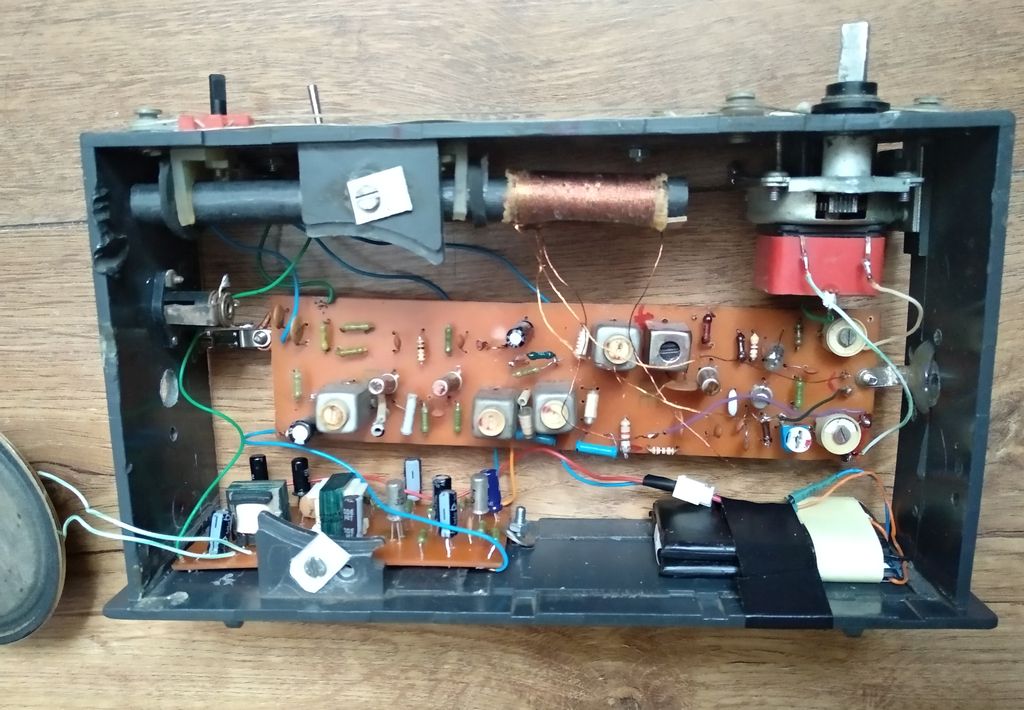

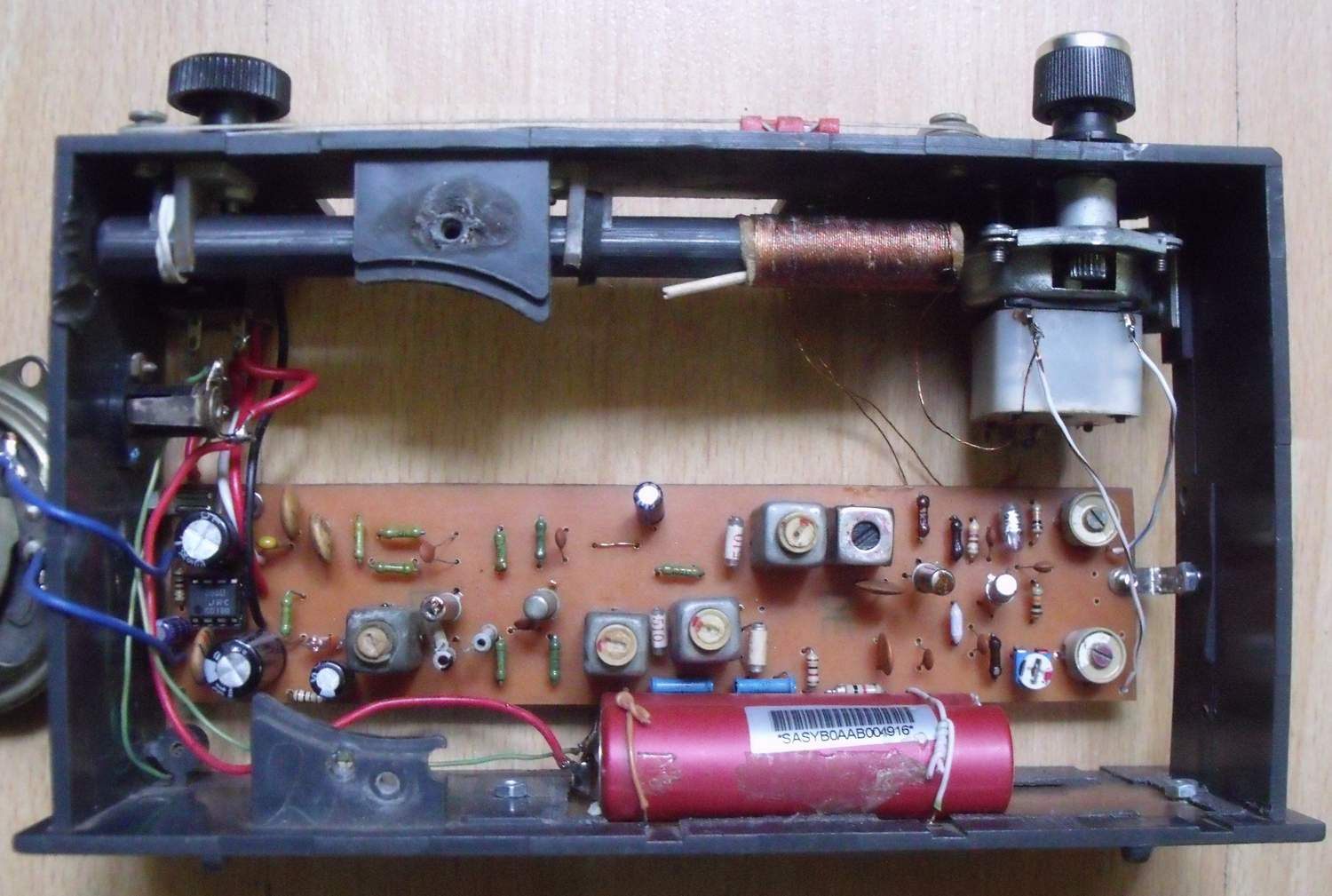

Tot ansamblul l-am montat într-o cutie Cosmos. Așa arată acum . Se poate observa placa audio montat pe partea inferioară :

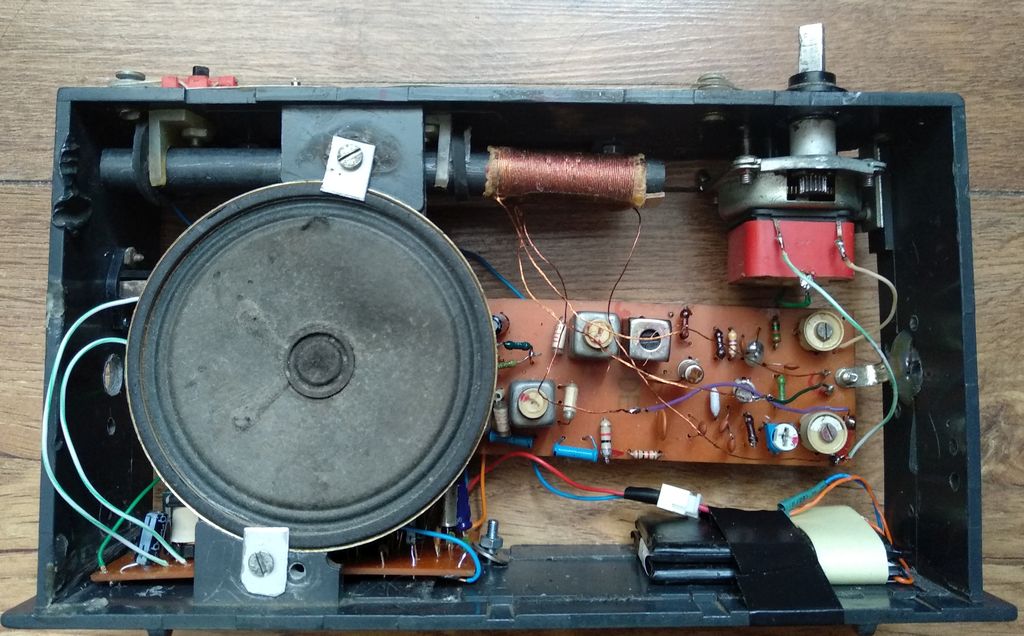

Am montat și difuzorul la locul lui :
Acum cred că declar acest proiect terminat , pentru că sunt mulțumit de acest superheterodin construit cu tranzistoare de germaniu .
